简述数据线连接器极性_组成部分_工作原理
数据线连接器是一种用于连接电子设备之间的电缆或线缆的组件。它们通常用于传输数据、电源或信号。数据线连接器的设计和类型可以根据连接的设备和用途而有所不同。
数据线连接器的选择取决于设备之间需要传输的数据类型、速度和用途。不同的连接器标准支持不同的传输速度和功能。
常见类型
以下是一些常见的数据线连接器类型，具体包括：
-

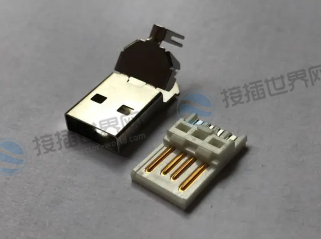

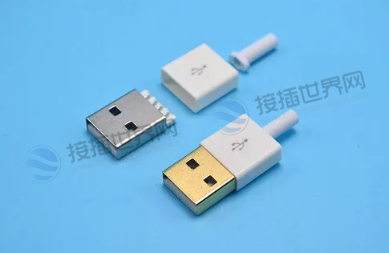

USB连接器（Universal Serial Bus）：用于连接计算机和外部设备，如打印机、键盘、鼠标、摄像头等。USB连接器有不同的版本，包括USB 2.0、USB 3.0和USB-C。
-
HDMI连接器（High-Definition Multimedia Interface）：用于连接高清电视、显示器和其他视听设备。HDMI连接器支持音频和视频传输。
-
Ethernet连接器：用于连接计算机网络设备，例如计算机、路由器、交换机等。常见的Ethernet连接器包括RJ45连接器。
-
Thunderbolt连接器：由Intel和苹果公司联合开发，用于连接外部设备，如硬盘驱动器、显示器等。Thunderbolt连接器支持高速数据传输和视频传输。
-
VGA连接器（Video Graphics Array）：用于连接计算机和显示器，尽管它的使用逐渐减少，但仍然在一些老式设备中使用。
-
DVI连接器（Digital Visual Interface）：用于数字视频传输，通常用于连接计算机和显示器。
-
Serial ATA连接器（SATA）：用于连接硬盘驱动器、光盘驱动器和其他存储设备。
-
Micro USB和Mini USB连接器：用于连接移动设备、相机和其他便携式设备。
-
Firewire连接器：也称为IEEE 1394连接器，用于连接高性能外部设备，如视频摄像机和硬盘驱动器。
结构组成
数据线连接器通常由两个主要部分组成：插头（或插头）和插座（或插口）。这两个部分共同构成了一个完整的连接系统，允许电子设备之间传输数据、电力或信号。以下是它们的一些基本组成部分：
-
插头（Plug）：插头是连接器的一端，通常插入到设备的插口中。它包含金属引脚、引线或插针，这些部分与插座相匹配，形成一个稳固的物理连接。插头的形状和大小根据连接器的类型和标准而异。
-
插座（Socket）：插座是连接器的另一端，通常嵌入到设备中。插座包含与插头相对应的连接点，用于接收插头的引脚、引线或插针。插座的形状和排列方式与插头相匹配，以确保正确的连接。
-
引脚（Pins）或引线（Wires）：这是连接器中的金属部分，通过插头和插座之间的物理接触实现电信号、电力或数据的传输。引脚或引线的数量、排列和设计取决于连接器的规格和用途。
-
外壳（Shell）：外壳是连接器的外部保护层，通常由塑料或金属制成。它不仅提供结构支持，还保护内部引脚和线缆免受物理损害和干扰。
-
锁定机制：一些连接器设计包括锁定机制，确保插头牢固地连接到插座。这可以防止在使用过程中意外脱落或松动。
-
屏蔽层（Shielding） 用于防止外部电磁干扰，提高连接的稳定性和数据传输的可靠性。某些连接器可能具有金属屏蔽层，以抑制干扰信号的影响。
工作原理
数据线连接器的工作原理基本上是通过插头和插座之间的物理连接以及其中的引脚（或导线）来实现信号传输、电力传递或数据交换。以下是一般数据线连接器的工作原理：
-
物理连接：插头是连接器的一端，插座是另一端。当插头插入插座时，它们之间会形成物理连接。连接器的设计确保插头能够准确、牢固地插入插座，防止松动或误插。
-
引脚或导线：连接器中的引脚（或导线）是信息传输的关键部分。这些引脚负责传输电流、信号或数据。在数字连接器中，这些引脚通常被设计成能够传递二进制数据，而在电源连接器中，它们负责传输电力。
-
电信号传输：当插头插入插座时，连接器的引脚会建立电气连接，允许电流或信号在设备之间流动。这些电信号的特性（如电压、电流和频率）取决于连接器的设计和规范。
-
屏蔽层：一些连接器设计中包含屏蔽层，用于减少外部电磁干扰的影响。这对于保持信号的清晰性和稳定性非常重要。
-
锁定机制：一些连接器设计包括锁定机制，确保插头稳固地连接在插座上，防止在使用过程中意外脱落。
-
极性和方向性： 许多连接器具有特定的极性和方向性，确保插头只能以正确的方向插入插座，以避免错误连接。
极性（或磁性）
数据线连接器的极性指的是连接器的插头和插座之间的正确对应关系，确保插头正确地插入插座，以保证正常的信号传输或电力传递。极性的考虑在设计和制造连接器时非常重要，以防止插头误插、反插或插座损坏。以下是一些常见连接器的极性考虑：
-
USB连接器：通常具有明确的上下方向，确保插头在正确的方向插入插座。USB Type-C连接器采用了无论插头的插入方向都能连接的设计，从而消除了传统USB连接器的插入方向限制。
-
HDMI连接器：HDMI连接器也具有明确的上下方向，以确保正确的插头插入。
-
Ethernet连接器：Ethernet连接器（如RJ45）的插头和插座上通常有一条凸起的“键”或“切口”，确保正确的插头方向。
-
Micro USB和Mini USB连接器：通常有一个明显的形状，使插头只能以正确的方向插入插座。
-
Thunderbolt连接器： 一般具有明确的形状和方向，以确保正确的插头对应插座。
在一些连接器设计中，还可能包括特殊的标记、颜色或形状，以进一步帮助用户正确插入连接器。正确的极性对于设备的正常操作和连接器的长寿命非常重要。
