高压线束功能特点_规范标准_屏蔽层作用

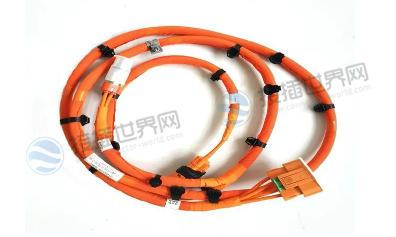

高压线束是一种电气组件，通常用于将高电压电源连接到目标设备或系统中的各个部分。它是一组电缆、导线、绝缘材料和连接器的集合，旨在传输高电压电力或信号，并确保安全和可靠的电气连接。

高压线束通常由多股绝缘导线、电缆外皮、连接器、绝缘套管、电缆扎带和绝缘终端组成。这些组件协同工作，以确保电气连接的可靠性和安全性，一般用于各种工业和电气应用中，包括电力输配电、高压电子设备、医疗设备、高压实验室设备、汽车、电动车辆、太阳能能源系统和其它需要高电压的领域。

功能作用

高压线束在电气工程中具有重要的作用，其主要功能包括以下几方面内容：

1. 电源传输：用于将高电压电源从电源源传输到目标设备或系统中的各个部分。这些线束能够有效地将电力传输到需要的地方，以供设备正常运行。

2. 信号传输：除了电力传输，高压线束还用于传输控制信号、数据信号和其它低电流信号。这些线束可以确保信号在设备之间可靠传递，以实现精确的控制和通信。

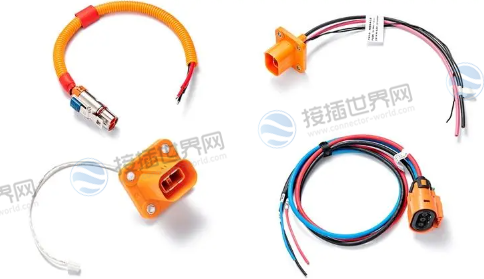

3. 连接器：通常包括连接器，用于将线束连接到设备或系统的接口上。这些连接器可以是插拔式的，以方便维护和更换线束。

4. 电气隔离：高压线束中的绝缘材料能够有效地隔离高电压部分，以防止电击危险和电弧放电。绝缘材料确保电流仅流向所需的路径，而不会对周围环境造成损害。

5. 定制性：高压线束通常根据具体应用的需求进行定制制造，以满足不同电压、电流、电缆类型和长度的要求。

主要特点

高压线束具有以下主要特点，具体包括：

1. 电压等级：通常用于传输高电压电源，其电压等级相对较高，通常在数千伏（kV）到数十千伏（kV）范围内。这使得它们适用于高电压系统和设备。

2. 绝缘材料：绝缘材料是关键的，以防止电气危险，如电击和电弧放电。这些绝缘材料通常是特殊的高绝缘材料，能够抵御高电压的影响。

3. 耐高温：由于高电压线束通常与高功率电源一起使用，因此其绝缘材料和电缆外皮通常需要能够耐受高温。这有助于确保线束在高负载条件下的稳定性。

4. 安全标准：由于高电压带来了潜在的电击和火灾风险，因此高压线束的设计和制造必须符合严格的安全标准和法规，以确保安全性。

5. 维护和检查：高压线束需要定期维护和检查，以确保绝缘的完整性和性能。这包括检查连接器、电缆外皮和绝缘材料的状态，以及测量绝缘电阻。

颜色编码

高压线束的颜色通常没有特定的标准或规定，因此颜色可以因制造商和具体应用而异。然而，高压线束的颜色通常是用于标识线束中不同功能或电压等级的。以下是一些可能的颜色编码示例：

1. 黑色：通常用于表示地线（地线通常是零电位），但也可能用于其它用途。

2. 红色：常用于表示正极或高电压部分，例如+12V或其他高电压信号。

3. 蓝色：可能用于表示低电压信号，但也可能用于其它用途。

4. 黄色：有时用于表示不同的电流回路，或者可能表示特殊信号。

5. 绿色：有时用于表示接地或接地回路。

6. 橙色：用于表示特殊信号或功能，具体含义可能因应用而异。

需要注意的是，颜色编码可能会因地区、行业、制造商和应用而异。因此，在使用高压线束时，最好查阅相关PDF文档，以确保正确理解和识别不同线束中的颜色编码。同时，为了确保安全性，高压线束通常都会进行适当的标记和标签，以便操作人员能够正确连接和维护线束。

标准规范

高压线束的标准规范可以根据国家、地区和行业的不同而有所不同。以下是一些可能适用于高压线束的标准和规范的示例，这些标准通常由相关的标准制定机构或行业协会发布：

1. IEC 60204-1：国际电工委员会（IEC）发布的标准，涵盖了与机械和电气设备有关的安全要求。其中包括了对高压电源线束的规范要求。

2. UL 508A：美国安全实验室（Underwriters Laboratories，UL）发布的标准，适用于工业控制设备的电气面板和线束的安全要求。它包括了高压线束的相关规定。

3. NEC（美国国家电气代码）：美国电气行业的标准指南，其中包括了有关电气设备和线束的规定。NEC 中包含了针对高压线束的安全性和安装要求。

4. EN 60204-1：欧洲标准，类似于IEC 60204-1，涵盖了与机械和电气设备安全相关的要求，包括高压线束。

5. ISO 9001：虽然 ISO 9001是质量管理体系的标准，但它也可以用于确保高压线束制造过程的质量和一致性。

6. 行业特定标准：某些行业和应用可能有自己的特定标准和规范，例如汽车行业的ISO 16750，医疗设备行业的IEC 60601，以及电力行业的IEEE标准。

在设计、制造和安装高压线束时，应根据适用的标准和规范来进行工作，以确保高压线束的安全性、性能和可靠性。同时，还应遵循相关法律法规，以满足安全性和合规性要求。

屏蔽层作用

高压线束通常具有绝缘层和屏蔽层，以确保电气安全和性能。其中，绝缘层中常见的绝缘材料包括硅橡胶、EPDM（乙丙橡胶）、EPR（乙丙橡胶）、PVC（聚氯乙烯）等。此外，屏蔽层在高压线束中具有以下功能作用：

1. 电磁屏蔽：高压线束可能会传输高电压和高电流信号，这些信号可能会干扰周围的电子设备或受到外部电磁干扰的影响。屏蔽层可以减少或防止电磁干扰的影响，提供电磁兼容性（EMC）保护。

2. 电磁耐受性：高压线束可能会受到周围环境中的电磁辐射或放射性干扰的影响。屏蔽层可以帮助线束抵御这些干扰，以确保系统的正常运行。

3. 减少电磁辐射：高压线束中的电流通常会产生电磁场，可能会对周围的电子设备和人员产生潜在的危害。屏蔽层可以减少这种电磁辐射，提高安全性。

4. 保护线束：屏蔽层还可以充当保护层，防止线束受到机械损坏、化学腐蚀或其他不利因素的影响。

5. 电压隔离：在某些情况下，高压线束中的不同部分可能需要电压隔离，以防止电击危险。屏蔽层可以提供电压隔离功能，确保不同部分之间的电气隔离。

6. 绝缘增强：屏蔽层通常具有一定的绝缘性能，以增强线束的整体绝缘性能。这对于高压线束至关重要，以防止电压泄漏或电弧放电。

高压线束和低压线束的区别

高压线束和低压线束是两种不同用途和特性的电线组件，它们在电气系统中的应用和特点有明显的区别。以下是它们之间的主要区别：

1. 电压等级：

   • 高压线束：高压线束用于传输高电压信号或电源，通常工作在数千伏（kV）到数十千伏（kV）的电压范围内。这些线束主要用于电力分配、电力传输、电力变换器等需要高电压的应用。
   • 低压线束：低压线束通常用于传输低电压信号或电源，通常工作在数伏（V）到几百伏（V）的电压范围内。它们用于连接电子设备、控制系统、传感器、计算机等低电压应用。

2. 绝缘和屏蔽：

   • 高压线束：由于高电压可能引发电击危险和电弧放电，高压线束通常具有更严格的绝缘和屏蔽要求。它们通常包括特殊的高绝缘材料和屏蔽层，以防止电气危险和电磁干扰。
   • 低压线束：低压线束通常使用标准的绝缘材料，其绝缘和屏蔽要求相对较低。它们主要用于数据传输、信号控制等低电压应用。

3. 应用领域：

   • 高压线束：高压线束通常用于电力领域，如电力输配电、电力变换器、电力设备等，以及高压电子设备和实验室设备。
   • 低压线束：低压线束广泛应用于电子和通信领域，如电子设备、计算机、通信系统、汽车电气系统、医疗设备等。

4. 电线和电缆类型：

   • 高压线束：高压线束通常包括大直径的电缆，以承受高电压和电流。这些电缆可能具有特殊的绝缘材料和屏蔽。
   • 低压线束：低压线束通常包括较小直径的导线和电缆，用于低电压信号传输。

5. 安全性：

   • 高压线束：由于高电压的危险性，高压线束的设计和制造需要符合严格的安全标准，以确保安全性。
   • 低压线束：低压线束的安全标准相对较低，但仍需要符合适用的电气安全规定。

概括来说，高压线束和低压线束在电压等级、绝缘要求、应用领域和安全性等方面存在明显的区别。所以，正确选择和使用适合的线束对于确保电气系统的性能和安全至关重要。
