管状端子型号_尺寸规格_压接标准

管状端子（Tubular Terminals）是一种用于连接导线或电缆与设备、电子元件或其他导体的电气连接元件。它们通常由金属制成，形状类似于空心的圆柱体或管子，具有一端开口用于插入导线，另一端则用于连接或固定在目标位置上。

目前管状端子有多个类型，通常情况下，可以分为以下几种常见类型：

• 焊接型管状端子： 一端可以用于焊接到电路板、电子元件或其它设备上，另一端则用于插入导线。焊接型管状端子在电子制造业中常用于连接电子元件或线路板上的导线。
• 压接型管状端子： 一端设计为可以压紧，通常通过螺丝或夹子等装置将导线固定在其中，实现电气连接。这种类型的管状端子通常用于各种电气设备、控制面板以及家用电器等领域。
• 插接型管状端子： 通常具有设计良好的插座，使得导线可以轻松插入其中。插接型管状端子常用于连接电缆、线束或导线，例如汽车电气系统中的连接。

管状端子型号

管状端子有许多不同的型号和规格，具体的型号会根据制造商、标准以及应用领域的不同而有所变化。以下是一些常见的管状端子型号的示例，仅供参考：

1. 焊接型管状端子：

   • JST JWPF系列：这是日本JST（Japan Solderless Terminal）公司生产的焊接型管状端子系列，常用于电子设备和线路板连接。
   • Molex Mini-Fit Jr. 5556系列：这是Molex公司生产的焊接型管状端子系列，适用于各种电气连接需求。

2. 压接型管状端子：

   • WAGO 221系列：WAGO公司生产的压接型管状端子，采用弹簧式连接，用于简化导线连接。
   • Phoenix Contact CLIPLINE系列：这是Phoenix Contact公司的压接型管状端子系列，适用于工业控制和电气连接应用。

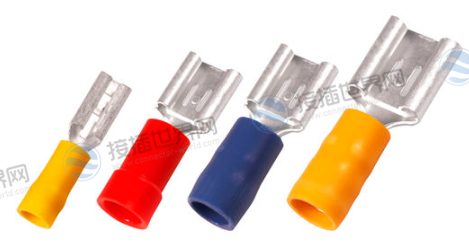

3. 插接型管状端子：

• TE Connectivity AMP SUPERSEAL系列：这是TE Connectivity（前身为Tyco Electronics）公司的插接型管状端子系列，广泛应用于汽车电气系统。
• Deutsch DT系列：这是Deutsch公司生产的插接型管状端子系列，常用于车辆和工业应用中的电气连接。

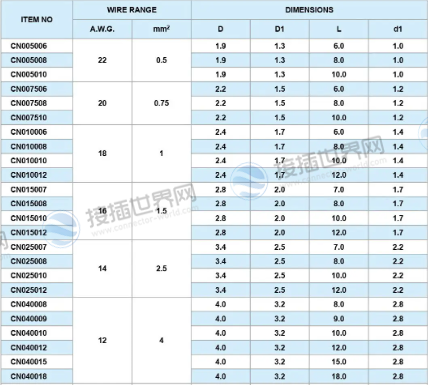

管状端子的尺寸规格会因制造商、型号和应用而有所不同。以下是一般情况下，管状端子的尺寸规格可能涉及的一些关键参数：

1. 外径（Diameter）： 这是管状端子外部圆柱体的直径，通常用毫米（mm）表示。

2. 内径（Inner Diameter）： 如果管状端子是空心的，内径指的是管子内部圆柱体的直径。

3. 长度（Length）： 管状端子的整体长度，通常以毫米（mm）为单位。

4. 导线插入孔直径（Wire Insertion Hole Diameter）： 对于插接型或压接型管状端子，这是插入导线的孔直径，以确保与导线直径匹配。

5. 导线规格（Wire Gauge）： 这是管状端子适用的导线规格范围，可能以标准的美国线规（AWG）或平方毫米（mm²）表示。

6. 最大电流容量（Maximum Current Capacity）： 管状端子可以承受的最大电流，通常以安培（A）为单位。

7. 材料（Material）： 管状端子通常由金属制成，如铜或铜合金。材料的选择可能会影响电导率和耐腐蚀性能。

8. 包装单位（Packaging Unit）： 管状端子通常以卷装、袋装或其他包装单位出售。

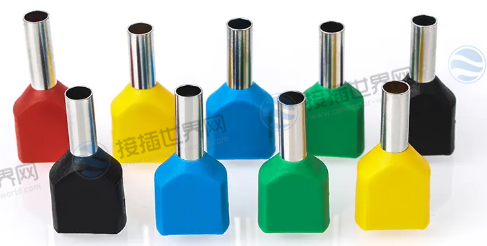

管状端子大小对应颜色

在一些情况下，管状端子的大小（尺寸）可能会与颜色编码相关，尤其是在电气工程和安装中为了方便识别不同尺寸的端子。然而，这种颜色编码并不是国际标准，而是由制造商、行业协会或组织自行制定的。因此，不同的制造商可能会采用不同的颜色编码方案。以下是一个通常用于管状端子大小对应颜色的示例，仅供参考：

1. 蓝色： 通常代表较小的管状端子，适用于较细的导线规格。

2. 黄色： 可能代表中等大小的管状端子，适用于中等粗细的导线规格。

3. 红色： 通常代表较大的管状端子，适用于较粗的导线规格。

4. 绿色： 通常代表特殊用途或定制尺寸，取决于制造商的规定。

管状端子压接标准

管状端子的压接需要看具体的工艺，目前有四边和六边可选，大端子最好压六边，受力面广，压接更劳固，而且美观，二小端子压四边压接也是可以的。当然，不管如何压接，都需要按照压接标准进行。这些标准旨在确保电气连接的可靠性、安全性和一致性。以下是一些与管状端子压接相关的国际标准和指南：

1. ISO 9001： 这是质量管理体系的国际标准，虽然不是专门针对管状端子，但制造商可以通过遵循ISO 9001来确保他们的产品和流程符合一定的质量标准。

2. IEC 60352： 该标准为焊接和压接连接的电气连接器提供了一些一般性的要求和试验方法。

3. UL 486A-486B： 美国安全实验室（Underwriters Laboratories）针对压接连接的电气连接器制定的标准。UL 486A适用于铜导线，UL 486B适用于铝导线。

4. DIN 46234： 德国标准化机构（Deutsches Institut für Normung）制定的标准，涵盖了压接端子的要求。

5. EN 60352： 欧洲标准，类似于IEC 60352，用于指导压接连接器的测试和要求。

6. SAE/USCAR-21： 美国汽车工程师学会（SAE）和美国汽车研究联合委员会（USCAR）合作制定的标准，专门针对汽车电气连接器。

除了这些国际标准外，不同国家和地区的标准和规定也可能会适用于管状端子的压接。此外，不同制造商也可能有自己的内部标准和指南，以确保他们的产品符合特定的质量和安全要求。

管状端子的优点

管状端子在行业内应用非常的广泛，它具有以下优点：

• 可靠性： 正确连接的管状端子可以提供可靠的电气连接，确保电流传输稳定。
• 易于安装： 插接型和压接型管状端子通常易于安装，无需复杂的工具或专业技能。
• 维护方便： 由于其连接可拆卸性，如果需要更换导线或进行维护，可以相对容易地进行操作。

总之，管状端子在电子、电气和通信领域中广泛应用，以满足各种连接需求。它们可以根据尺寸、材料和连接方式的不同，适用于不同的应用场景。
