母线槽连接器材质_工作原理_安装方法

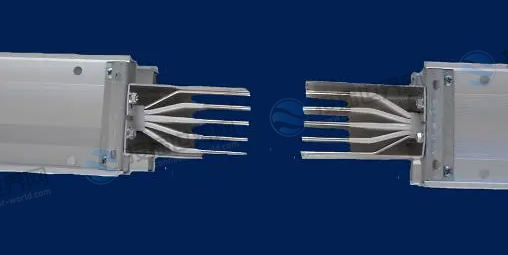

母线槽连接器（Busbar Connector）是一种电气连接器，用于连接电气母线槽。电气母线槽是一种通常由导电材料制成的长条形结构，用于传输电流和电能，通常用于电力分配系统、电气控制柜和电气设备中。

母线槽连接器的主要作用是将不同的电气设备、电源或负载连接到母线槽上，以便实现电流的分配和传输。其工作原理涉及将电流从一个电气母线槽传输到另一个电气母线槽或与其他电气设备连接，以实现电力分配和控制。

一般情况下，1个母线槽连接器大概在2米左右（视具体情况型号而定），而密集母线槽连接器一节最大一般不超过6米。

功能特点

母线槽连接器通常具有以下特点和功能：

1. 导电性能：通常由导电材料制成，如铜或铝，以确保良好的电流传输性能。

2. 接头类型：可以具有不同的接头类型，如插入式连接器、螺纹连接器、压接连接器等，以适应不同的母线槽设计和连接需求。

3. 连接方式：一般具有可靠的连接方式，以确保连接紧固并具有良好的电气接触。

4. 电流容量：能够处理各种电流容量，从几安培到几千安培不等，以适应不同的应用需求。

5. 安全性：通常具有防护措施，以确保安全连接，并减少电气风险，如短路或火灾。

6. 热管理：具有散热功能，以帮助管理电流通过连接器时产生的热量。

母线槽连接器在电力分配、控制系统、工业设备和建筑电气系统等领域中非常常见，用于连接断路器、开关、电机、变压器和其他电气设备到电气母线槽上，以便有效地分配电力并实现电气控制。需要注意的是，这些连接器的设计和选择需要考虑电流负载、母线槽规格和连接方式等因素。

材质组成

母线槽连接器通常由高导电性的金属材料制成，以确保良好的电流传输性能和耐用性。两种最常用的金属材料是铜和铝。

1. 铜（Copper）：铜是一种优良的导电材料，具有低电阻和高导电性能。由于其导电性能优越，铜常常被用于制造母线槽连接器，特别是在要求高电流容量和低电压降的应用中。铜连接器通常具有出色的电气特性，但相对于铝而言，密度较高，价格也较高。

2. 铝（Aluminum）：铝是另一种常见的导电材料，虽然其导电性能稍逊于铜，但它仍然具有良好的导电性能。铝母线槽连接器通常用于要求较低成本和较轻质量的应用中。铝材质的连接器相对轻巧，适用于一些需要长距离传输电流的场合。

选择材料取决于具体的应用要求。对于高电流和高导电性能的要求，通常会选择铜母线槽连接器。而对于一些低电流、经济性和轻质量要求较高的应用，则可能选择铝母线槽连接器。当然，无论选择哪种材料，都需要确保连接器的设计和制造符合相关的安全标准和电气规范。

安装使用

母线槽连接器是用于连接电气母线槽的重要组件，通常在电力分配系统、控制柜和电气设备中使用。以下是母线槽连接器的安装和使用步骤，可以参考使用：

安装步骤：

1. 准备工作：

   • 确保在进行任何安装前，断开电源以防止电击或火灾危险。
   • 检查母线槽连接器和母线槽的型号和规格，确保它们兼容并能够满足系统要求。

2. 准备母线槽：

   • 清理母线槽的表面，确保其干净、光滑，没有杂质或腐蚀物质。
   • 如果需要，根据连接器的规格切割或加工母线槽，以确保连接器能够正确安装。

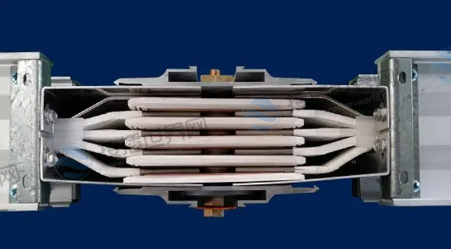

3. 安装连接器：

   • 将母线槽连接器的连接部分插入母线槽内，确保连接器与母线槽紧密接触。
   • 使用适当的工具（通常是螺栓或螺母）将连接器安全固定在母线槽上。确保紧固件被正确扭紧，以确保良好的电气接触。

4. 连接电缆或导线：

   • 使用正确规格的电缆或导线，将它们连接到连接器的端子。这通常涉及拧紧螺栓或连接螺母以确保良好的连接。
   • 在连接电缆或导线之前，确保它们已被正确绝缘，以防止短路和电击风险。

5. 检查连接：

   • 完成安装后，检查连接器和电缆的连接是否牢固，没有松动或锈蚀。
   • 使用万用表或适当的测试设备，检查电路是否正常通电。确保连接没有问题。

使用步骤：

1. 开关和控制：

   • 在连接器正常安装后，您可以通过开关或控制系统来操纵电路，根据需要进行电源供应和控制。

2. 维护：

   • 定期检查连接器的紧固件，确保它们没有松动或锈蚀。
   • 如果发现任何异常，如电缆或导线受损或连接松动，应立即进行维修或更换。

3. 安全性：

• 遵守所有安全规定和标准，以确保电气设备和系统的安全操作。

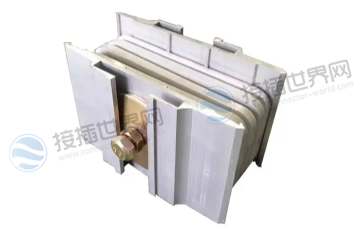

关于母线槽连接器螺丝

母线槽连接器通常使用螺丝（或螺栓）来固定连接器与电气母线槽或电缆、导线之间的连接。这些螺丝是连接器的重要组成部分，确保连接紧固并具有良好的电气接触。以下是有关母线槽连接器螺丝的一些重要信息：

1. 类型：母线槽连接器通常使用螺栓或螺母作为紧固件。螺栓是一种带有外部螺纹的螺杆，而螺母则是一种带有内部螺纹的螺孔。

2. 材料：螺丝通常由耐腐蚀的金属制成，以确保长期的可靠性。常见的材料包括不锈钢和镀锌钢。

3. 尺寸：螺丝的尺寸（例如直径和长度）需要与连接器和电缆或导线的规格相匹配。这确保了螺丝能够牢固地连接，并提供足够的紧固力。

4. 扭矩规格：紧固螺丝时，通常需要根据制造商的建议使用适当的扭矩规格。正确的扭矩确保连接紧固到位，同时避免过度紧固造成损坏。

5. 防松措施：一些螺丝可能具有防松功能，例如带有锁紧垫圈或螺母。这些特殊设计的螺丝可以减少由于振动或其他因素引起的螺丝松动。

6. 可重复使用性：根据需要，一些螺丝可以多次使用，而其他螺丝可能需要单次使用后更换。这取决于连接器的设计和规格。

螺丝的正确选择和安装是确保母线槽连接器正常工作的关键因素。不正确的紧固或使用不合适的螺丝可能会导致电气连接的不稳定性、过热或其他问题。因此，应根据制造商的建议和规格来选择和使用螺丝，并在安装过程中确保正确的扭矩和紧固。
