电线接线端子功能原理_接线方法_优缺点

电线接线端子的作用是用于连接和固定电线的设备或组件，通常用于电气和电子应用中。它们有助于安全、可靠地连接电线，以便电流能够在电路中正常流动。

电线接线端子允许将两根或多根电线连接在一起，以便它们可以传输电流或信号。它通常由导电材料制成，例如铜、铝或镀锡铜，以确保良好的电流传输。此外，许多接线端子还包括绝缘材料，以隔离连接的电线，以防止短路或电流泄漏。

如今电线接线端子广泛用于各种应用，包括家庭电气、工业控制、电子设备、电力分配和建筑电气。

电线接线端子种类

电线接线端子有多种类型，每种类型适用于不同的应用和连接需求。以下是一些常见的电线接线端子类型：

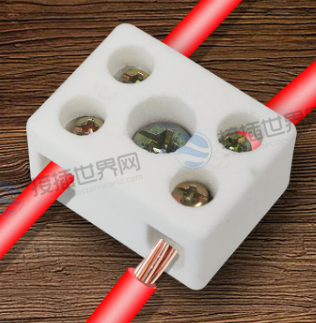

1. 螺纹端子（Screw Terminals）：通常用于连接导线，通过旋转螺栓以夹紧导线。它们广泛用于电子设备、电路板和电力分配盒中。

2. 插座端子（Socket Terminals）：允许电线插入一个插槽或插座中，通常用于模块化连接，如集成电路插座。

3. 压接端子（Crimp Terminals）：这个需要专用的工具，用于压接电线并确保连接。它们常见于汽车电气、电线束和电线连接应用中。

4. 圆形连接端子（Circular Connectors）：通常用于工业电缆连接，如用于数据传输和电力连接的环形插座。

5. 绞线端子（Wire Twist Connectors）：运行将多根电线绞在一起，以形成可靠的连接。它们通常用于家庭电气和灯具安装中。

6. 板卡端子（PCB Terminals）：用于连接电路板上的导线，通常是通过插座或焊接。

7. 引脚端子（Pin Terminals）：一般是带有金属引脚的连接器，用于插入到对应的插座中，例如电子设备和计算机内部连接。

8. 压线端子（Push-In Terminals）：允许通过推入导线来建立连接，无需螺纹或压接。它们通常用于电力分配和家庭电气。

9. 绝缘套管（Insulated Terminal）：具有绝缘套管，用于隔离电线并提供额外的安全性，以防止电流泄漏或短路。

10. 板桥端子（Barrier Terminals）：常常用于电力分配板上，用于连接电线和导轨。

电线接线端子的原理是什么

电线接线端子的工作原理是为了建立可靠的电气连接，使电流能够顺畅地流经连接的导线。这些端子的原理根据其类型和设计可能有所不同，但基本的工作原理是确保导线之间有良好的电气接触并提供绝缘以防止电流泄漏或短路。以下是一些常见电线接线端子的基本工作原理：

1. 螺纹端子：使用螺栓或螺钉来夹紧导线，以建立电气连接。螺栓的旋转使两个导线之间产生压力，从而建立电气接触。这些端子通常有金属内部，以确保良好的导电性。

2. 插座端子包括一个插槽，电线可以插入其中。插入电线后，端子内部的弹簧或夹持机制会将导线固定在位，以确保连接。这些端子通常用于模块化连接，如插座和插头之间的连接。

3. 绞线端子：允许将多根电线绞在一起，以形成可靠的连接。这些端子的原理是通过绞线，以确保电流可以顺畅地通过连接的导线。

4. 板卡端子：用于连接电路板上的导线，通常是通过插座或焊接。插座端子允许将导线插入到对应的插座中，而焊接端子需要焊接连接。

5. 引脚端子：通常是带有金属引脚的连接器，用于插入到对应的插座中，以确保电流可以顺畅地传输。

当然，无论是哪种类型的端子，其主要原理是确保导线之间建立牢固的电气连接，以便电流可以从一端流向另一端。绝缘材料通常用于隔离电线，以防止电流泄漏或短路。

电线接线端子怎么使用

使用电线接线端子是一项重要的任务，以确保电线的可靠连接和电路的正常运行。以下是一般步骤，说明如何使用电线接线端子：

1. 准备工具和材料：

   • 电线：确保有需要连接的电线，已经去除绝缘部分，露出裸露的导线。
   • 电线接线端子：选择适合你的电线规格和应用的端子。
   • 切割工具：通常需要切割和剥离电线绝缘，以露出导线。
   • 手动压接工具或压接钳：这些工具用于压接端子以确保稳固的连接。

2. 准备电线：

   • 使用切割工具切割电线的末端，以获得所需的长度。
   • 使用切割工具或剥线工具，剥离电线末端的绝缘，通常露出约1/4英寸至1/2英寸的导线。

3. 插入电线：

   • 打开电线接线端子，以插入准备好的电线。一些端子类型可能需要解锁或打开以插入电线。

4. 连接电线：

   • 插入电线到端子中，并确保导线彻底进入端子内部，确保稳固的连接。
   • 使用手动压接工具或压接钳，按照制造商的指南，将端子压接到电线上。确保端子牢固连接在导线上，但不要使导线过于压扁或受损。

5. 绝缘和保护：

   • 如果电线接线端子具有绝缘套，确保将套管安装在连接部分，以隔离电线和保护连接。
   • 确保绝缘套是正确安装的，以防止电流泄漏或短路。

6. 测试连接：

   • 在完成连接后，进行测试以确保连接工作正常。使用万用表或适当的测试设备检查电路的连通性。

7. 保持整洁：

• 遵循正确的电线布线和安排，确保电线接线端子和连接部分保持整洁，以降低干扰和维护的需求。

电线接线端子安全吗

电线接线端子在正常使用和正确安装的情况下通常是安全的。然而，安全性取决于多个因素，包括正确的选择、安装、维护和环境条件。以下是一些关于电线接线端子安全性的重要考虑因素：

1. 合理选择：选择适合特定应用的电线接线端子至关重要。这包括考虑电流容量、电压要求、环境条件和连接类型。使用不适当的端子可能会导致电路问题、过载或其他安全问题。

2. 正确安装：必须正确安装，确保电线牢固地连接，并且没有松动的部分。不正确的安装可能导致电线松动，电流泄漏或电路中断。

3. 绝缘：通常具有绝缘套或绝缘部分，以隔离电线并防止电流泄漏或短路。确保绝缘材料完好无损，没有损坏或暴露的部分。

4. 环境：考虑电线接线端子所处的环境条件。一些环境条件，如潮湿、腐蚀或高温，可能会对端子的性能和安全性产生负面影响。

5. 符合标准：使用符合相关安全标准和法规的电线接线端子。这些标准确保了端子的质量和性能，以满足特定应用的要求。

6. 避免过载：不要让电线接线端子承受超过其额定容量的电流或电压。过载可能导致端子加热、损坏或引发安全风险。

7. 维护：定期检查电线接线端子以确保它们仍然牢固连接，绝缘完好，并且没有受到损坏。在发现问题时，应立即采取适当的措施。

优缺点

电线接线端子具有一些优点和缺点，它们根据不同的应用和需求可能会更或更少重要。以下是一些常见的优点和缺点：

主要优点：

1. 便于连接和断开：提供了一种相对容易的方法，以连接和断开电线，这在需要频繁更换或维护连接的应用中特别有用。

2. 模块化：插座和插头连接通常使用电线接线端子，使电子设备和电路板更容易进行模块化设计和组装。

3. 绝缘和安全性：通常包括绝缘部分，以隔离电线并提供额外的安全性，以防止电流泄漏或短路。

4. 多种类型和尺寸：市场上有各种类型、尺寸和形状的电线接线端子，以满足不同应用的需求。

5. 适用于不同电线类型：适用于多种不同类型的电线，包括单芯电线、多芯电线、灵活电线等。

主要弊端：

1. 电气连接的阻抗：电线接线端子的连接可能引入一定的电阻，这可能对某些高频或低电压应用产生不利影响。

2. 松动或腐蚀问题：如果没有正确安装或维护，电线接线端子可能会出现松动或腐蚀问题，导致连接不可靠。

3. 需要专用工具：某些类型的电线接线端子需要专用工具，如压接钳，以正确连接电线。这可能增加了安装的复杂性。

4. 成本：某些高性能或特殊用途的电线接线端子可能较昂贵，这可能会增加项目的成本。

5. 空间占用：一些电线接线端子相对较大，可能需要较多的空间，这对有空间限制的应用可能不太适合。

总之，电线接线端子是电气和电子应用中常见的连接方式，它们在很多情况下都非常实用。在选择和使用电线接线端子时，需要根据具体应用和需求权衡其优点和缺点，以确保安全、可靠的电气连接。
