多芯电缆规格型号_直径对照表_接线方法
多芯电缆是一种电缆类型，它在同一个电缆外皮下包含多根电线，每根电线通常都有不同的功能或信号传输用途。这种设计使得在单个电缆中同时传输多种信号、电源、数据或控制信号变得更加方便和整洁。
多芯电缆通常用于需要同时传输多种信号或控制线的应用中，以减少电缆的数量和维护难度。例如，在计算机网络、通信系统、音视频设备、工业自动化、汽车电子和医疗设备中，都可能会使用多芯电缆。
多芯电缆的芯线数量和种类可以根据应用的需求而异。有些多芯电缆仅包含少数几根芯线，而其他可能会有数十根甚至更多。这些芯线通常被编码或分配不同的颜色或标记，以便于识别和连接。
规格型号
多芯电缆是指有一根以上绝缘线芯的电缆，使得电缆的趋肤效应减少，从而降低了线路的损耗，其常见的规格型号包括：
- RVV：铜芯聚氯乙烯护套软电缆，芯数：2芯、3芯、3+1芯、3+2芯、4芯、4+1芯、5芯、6芯、7芯、8芯、10芯。
- VV：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，芯数：单芯、2芯、3芯、3+1芯、3+2芯、4芯、4+1芯、5芯。
- YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，芯数：单芯、2芯、3芯、3+1芯、3+2芯、4芯、4+1芯、5芯。
- KVV：铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆，芯数：3芯、4芯、5芯、6芯、7芯、8芯、10芯、12芯、14芯、16芯、19芯、24芯、30芯、37芯、44芯、48芯、52芯、61芯。
直径对照表

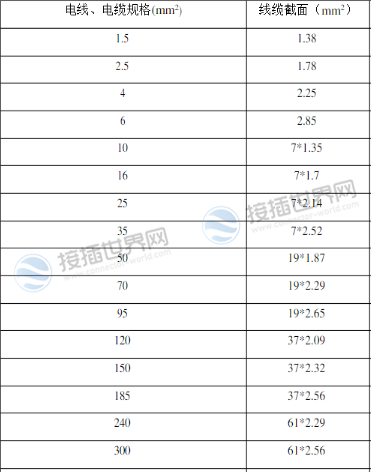

多芯电缆的直接和截面积是比较重要的参数，在使用时应该确保无误，以下是部分直径对照表，可供参考，具体型号的PDF文档数据为准：
接线方法
多芯电缆的接线方法取决于具体的应用和电缆类型。以下是一些通用的步骤和注意事项，供您参考：
-
确认电缆类型： 首先，确认您使用的多芯电缆的类型和规格。了解每根芯线的用途和标识，以及电缆是否需要屏蔽或绝缘。
-
准备工具和材料： 确保您有适合的电缆剥线工具、焊接设备（如果需要）、绝缘套管、连接头等。
-
剥离外皮： 使用适当的工具，剥离电缆外皮，暴露出芯线。
-
分辨芯线： 如果电缆中的芯线有不同的颜色或标识，确保您可以分辨出每根芯线的用途。这将有助于正确连接它们。
-
剥离芯线绝缘： 对于每根芯线，适度地剥去一小段绝缘，以便进行连接。确保不要剥去太多绝缘，以免引起短路。
-
连接方法： 多芯电缆的连接方法可以包括以下几种：
- 焊接： 如果需要永久的连接，可以使用焊接将芯线连接在一起。确保使用适当的焊接技术和材料。
- 插头/插座： 对于可拆卸的连接，您可以使用插头和插座。确保正确匹配插头和插座，避免连接错误。
- 螺钉端子： 在某些应用中，您可以使用螺钉端子将芯线固定在一起。
-
标记连接： 为了将来的维护和故障排除，您可以在连接处进行适当的标记，以指示每根芯线的用途或连接方式。
-
测试连接： 在完成连接后，进行适当的测试，确保信号传输或电源供应正常。这可以包括使用测试仪器或设备来验证连接的正确性。
-
绝缘处理： 在完成连接后，确保所有暴露的金属部分都得到适当的绝缘处理，以防止短路或安全风险。
-
整理电缆： 使用电缆束扎带或其他方法，将多芯电缆内的芯线整理好，保持整洁和有序。
请注意，不同的应用和电缆类型可能有不同的接线方法和细节。在进行接线之前，建议仔细阅读相关的电缆制造商提供的技术文档和指南，以确保正确地完成连接，并确保电缆的安全性能和可靠性。
多芯电缆与单芯电缆的区别
多芯电缆和单芯电缆是两种不同类型的电缆，它们在结构、用途和应用方面存在一些区别。
多芯电缆：
- 结构： 在同一个外皮下包含多根电线，每根电线通常都有不同的功能、用途或信号传输任务。这些电线可能采用不同的颜色或标识进行区分，以方便识别。
- 用途： 用于在单个电缆内传输多种不同类型的信号，如电力、数据、控制信号等。这种设计减少了电缆的数量和混乱，适用于需要同时传输多种信号的应用。
- 应用： 常见于计算机网络、通信系统、音视频设备、工业自动化、汽车电子、医疗设备等领域。
单芯电缆：
- 结构： 含一根单独的导线，通常由一个绝缘层和外皮包围。它只用于传输单一类型的信号或电力。
- 用途： 通常用于单一用途，如电力传输、信号传输（如电话线）、传感器连接等。
- 应用： 在家庭、工业、建筑等领域中都有广泛应用。例如，电源电缆、电气线路、电话线等。
多芯电缆适用于需要在一个电缆中传输多种不同类型信号的复杂应用，在行业内被广泛使用。当然，使用时，还需要注意多芯电缆的弯曲半径和使用温度。多芯电缆的弯曲半径和使用温度取决于具体的电缆类型、制造商和应用环境。不同类型的多芯电缆可能有不同的限制和建议。一般来说，多芯线缆的最小弯曲半径应大于其外径的6倍；而环境温度在30°C~40°C，导体工作温度为90°C。
