光伏组件连接器种类_工作原理_标准参数

光伏组件连接器是用于太阳能光伏系统中的组件间连接的电连接器，其主要功能是提供可靠的电气连接和机械支撑，以确保光伏系统的正常运行和安全性。

光伏组件连接器通常由耐候性能良好的材料制成，以适应户外环境的变化和耐久性要求。连接器的设计和规格也需要满足国际标准和行业要求，以确保互换性和兼容性。

在光伏系统中，光伏组件连接器主要用于连接太阳能电池板之间或电池板与其他组件（如逆变器、组串箱）之间的电路。这些连接器通常具有防水、防尘和耐紫外线等特性，以适应户外环境的需求。

分类标准

光伏组件连接器具有多个种类，可以根据不同的分类标准进行分类。以下是光伏组件连接器的一些常见分类方式：

1. 插接方式分类：

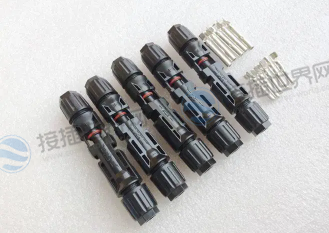

   • MC4连接器：一种常见的插接连接器，具有防水、防尘和耐候性能。它采用弯曲插头和插座设计，使得连接简便可靠。
   • Amphenol H4连接器：也是一种常见的插接连接器，具备高电流和高电压承受能力。它适用于大型光伏系统，需要高功率传输。
   • Tyco Solarlok连接器：采用弹簧插头和插座设计，便于插拔，适用于中小型光伏系统。

2. 电流和电压等级分类：

   • 电流等级：光伏组件连接器根据其所能承受的电流等级进行分类，常见的有15A、20A、30A、40A等等。根据系统的功率需求选择适当的电流等级。
   • 电压等级：连接器也需要能够承受系统的电压，通常有600V、1000V、1500V等不同的电压等级选择。

3. 接触方式分类：

   • 针孔连接器：连接器的插头和插座采用针状和孔状接触设计，确保电气连接可靠。
   • 弹簧连接器：连接器采用弹簧接触设计，使得插拔更方便，同时提供可靠的电气连接。

4. 标准分类：

   • IEC连接器：符合国际电工委员会（IEC）制定的标准要求。
   • UL连接器：符合美国安全实验室（UL）制定的标准要求。
   • TUV连接器：符合德国工业技术监督协会（TUV）制定的标准要求。

需要注意的是，不同的光伏系统制造商和市场可能有自己的特定连接器类型和规格要求。在选择光伏组件连接器时，需要考虑系统的功率需求、环境条件和兼容性要求，并确保选择符合适用的标准和认证要求的连接器。

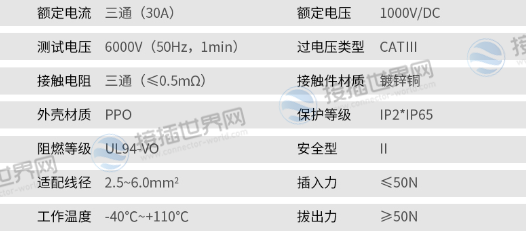

标准参数

以下是常见的光伏连接器标准参数表。请注意，不同的连接器类型和制造商可能会有略微不同的参数规格，使用之前最好查看相关型号PDF文档。

1. MC4连接器：

   • 额定电流：15A（最常见）、20A、30A、40A等
   • 额定电压：1000V DC（直流）、1500V DC（直流）
   • 最大电压：600V DC（直流）
   • 防护等级：IP67
   • 引脚数量：2个（插头和插座）
   • 引脚尺寸：通常为4mm²或6mm²

2. Amphenol H4连接器：

   • 额定电流：30A（最常见）、40A、50A等
   • 额定电压：1000V DC（直流）、1500V DC（直流）
   • 最大电压：600V DC（直流）
   • 防护等级：IP68
   • 引脚数量：2个（插头和插座）
   • 引脚尺寸：通常为6mm²

3. Tyco Solarlok连接器：

• 额定电流：30A（最常见）、40A、50A等
• 额定电压：1000V DC（直流）
• 最大电压：600V DC（直流）
• 防护等级：IP67
• 引脚数量：2个（插头和插座）
• 引脚尺寸：通常为6mm²

工作原理

光伏组件连接器的工作原理主要涉及电气连接和机械支撑两个方面，具体表现为：

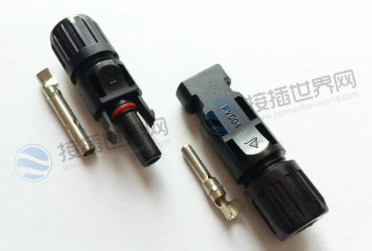

1. 电气连接： 光伏组件连接器的插头和插座部分具有导电性，通过插头的引脚与插座的接触点建立电气连接。在插头和插座之间形成的金属接触点实现了电流的传输和信号的传递。

   插头和插座的引脚通常采用针状或弹簧形状，以实现可靠的接触和导电性能。当插头插入插座时，引脚和接触点之间形成紧密的连接，确保电流能够从一个组件传递到另一个组件。

   光伏组件连接器的设计考虑了低电阻、低接触电阻和高导电性能，以最小化能量损耗并确保电能的高效传输。

2. 机械支撑： 光伏组件连接器不仅提供电气连接，还起到机械支撑的作用。插头和插座部分的形状和结构设计使其能够牢固地连接在一起，并抵抗外部环境的影响。

   光伏组件连接器通常采用锁定机制或旋转锁定系统，确保插头和插座之间的连接牢固。这样可以防止连接器松动、脱落或意外断开，确保光伏组件的稳定性和安全性。

   此外，光伏组件连接器还能够承受机械应力、振动和温度变化等外部环境的影响，保持稳定的连接状态，并减少因外力而导致的损坏和断开。

功能作用

光伏组件连接器在太阳能光伏系统中起到关键作用，具有以下几个主要作用：

1. 电气连接：用于实现太阳能电池板之间或电池板与其他组件（如逆变器、组串箱）之间的电路连接。它提供可靠的电气连接，确保电能的传输和转换。

2. 机械支撑：不仅提供电气连接，还提供机械支撑。它们固定和支撑光伏组件，确保其安全稳固地安装在光伏系统中，抵御风、雨、震动等外部环境因素的影响。

3. 防水和防尘：通常具有防水和防尘的设计，能够抵御户外环境中的湿气、雨水和尘埃等。这确保了连接器的可靠性和持久性，减少电气故障的风险。

4. 兼容性和互换性：光设计符合特定的标准和规范，确保其兼容不同厂家的光伏组件和其他光伏系统设备。这样可以实现组件的互换和灵活性，方便系统的维护和升级。

5. 安全性：光正确使用和安装有助于确保系统的安全性。它们通常具备防触电、防电弧和防火等安全功能，确保操作人员和设备的安全。

总体而言，光伏组件连接器在太阳能光伏系统中起到了关键的连接和支持作用，它们不仅实现了电路的连接，还提供了防水、防尘、机械支撑和安全保护等功能，确保系统的可靠性、性能和安全性。
