变频器控制端子有电吗，变频器控制端子作用和接线方法

变频器控制端子是指交流电机变频器（也称为变频驱动器或变频调速器）上的输入和输出端子，用于控制和连接电机以实现速度调节和运行控制。变频器是一种电子设备，可以通过调整输出频率来改变电机的转速，从而实现对电机的精确控制。

变频器的控制端子通常会有电，这些控制端子是用于连接外部设备（如开关、传感器、PLC等）以及变频器本身的电子电路。通过这些端子，外部信号可以传递到变频器内部，从而控制电机的运行状态、转速、方向等。

变频器的控制端子是有电压的，常见的如12V、24V、220V等，这些控制端子用于接收高电压信号，以实现不同的控制功能，如启动、停止、方向控制、速度控制等。具体的电压要求和应用取决于你使用的变频器型号和制造商。

功能作用

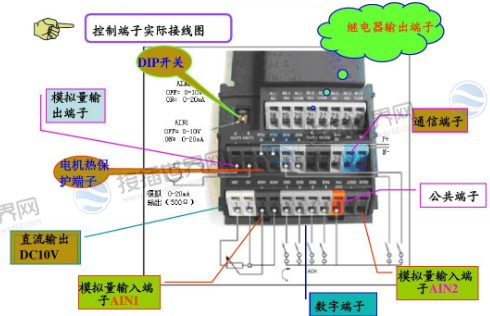

变频器的控制端子，一般包含数字信号输入端子、模拟信号输入端子、数字信号输出端子、模拟信号输出端子，以前三种应用最多。

• 数字信号控制端子，为开关量信号输入，外部信号输入设备可为开关、按钮或（PLC等控制器）输出继电器的触点信号等，用于变频器的起动、停机、故障复位、多段速运行等控制，外部控制部件经端子24V辅助电源，形成控制指令输入回路，将信号输入变频器内部电路。这些控制信号又称为变频器的控制指令来源，决定变频器的工作状态。
• 模拟信号输入端子，一般有0～10V电压信号输入端子和0/4～20mA电流信号输入端子，至于哪路控制信号生效，可由参数设置（有的机型用信号选择短接片位置的不同来选择）。也可同时形成转速给定和反馈信号输入，实施PID闭环控制。端子输出的10V辅助电源，可供外接电位器的电源，形成频率调整信号。模拟输入信号，又称变频器的频率指令来源，决定着变频器的输出频率。
• 数字信号、模拟信号输出端子，输出信号的触点状态，表征着变频器的工作状态。大多为可编程输出信号，输出信号内部可由参数设置。供外接信号指示灯，外接频率计或电压表头，显示变频器的运衙频率、输出电压、运行／停止／故障等工作状态。

另外，变频还有一个信号端子，即RS485通信端曰，该端口信号流通是双向的，无法将其定义为输入或输出端口。早期变频器与PLC须加装RS485通信模块才能工作，新型变频器与PLC都已有内置RS485通信模块，并配置了RS485通信端子，只须用两根双绞线连接，PLC就可以对变频器实施通信控制了。

常见类型

变频器通常具有多个控制端子，其中包括输入端子和输出端子。以下是一些常见的变频器控制端子：

1. 输入端子：

   • 电源输入： 用于将电源连接到变频器，通常是交流电源。变频器需要供电以工作。
   • 模拟输入： 接受模拟信号，例如电压或电流，用于控制变频器的输出频率。通过调整输入信号，您可以实现电机转速的调节。

2. 输出端子：

   • 电机输出： 这些端子用于将变频器的输出连接到电机，以控制电机的转速和运行状态。
   • 数字输出： 变频器可能具有数字输出端子，用于指示电机状态或连接到外部设备（例如报警装置或PLC）。
   • 模拟输出： 模拟输出端子可以提供与电机状态相关的模拟信号，例如电流或转速。

3. 控制端子：

• 运行/停止： 用于启动和停止电机。外部信号可以通过这些端子控制电机的运行状态。
• 方向控制： 变频器通常具有用于控制电机运行方向的端子。
• 调速控制： 这些端子用于通过外部信号调整电机的转速。
• 远程控制： 可能具有远程控制端子，使您可以通过外部设备或系统远程控制变频器和电机。

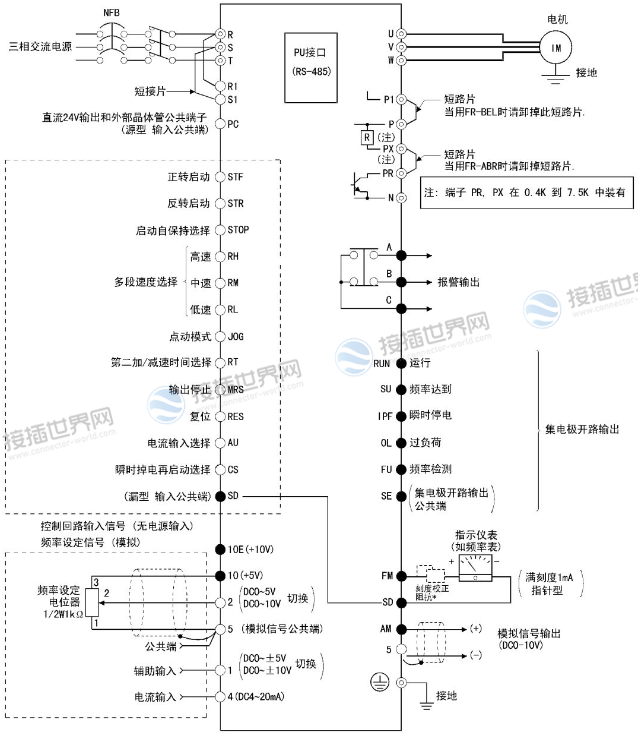

接线方法

变频器的控制端子接线方法可能因变频器型号、制造商和应用而有所不同。以下是一般性的步骤和注意事项，仅供参考。请务必在操作前阅读并遵循您所使用变频器的用户手册和技术文档。

1. 阅读用户手册： 在开始接线之前，仔细阅读变频器的用户手册和技术规格。用户手册通常会提供关于控制端子的详细信息、连接示意图以及建议的接线方法。

2. 断电： 在进行任何接线工作之前，务必断开电源，以确保安全。在断电状态下进行接线工作可以防止电击和设备损坏。

3. 标识端子： 根据用户手册中的说明，标识出各个控制端子的功能。这可以帮助您正确连接信号线。

4. 准备所需材料： 根据自己的应用需求，准备好所需的电缆、连接器、端子等。

5. 连接外部设备： 连接外部开关、传感器、PLC或其他控制设备的信号线到变频器的相应控制端子。通常，您会在用户手册中找到关于如何连接这些设备的说明。

6. 电源供电： 确保正确连接变频器的电源输入端子。这通常是将交流电源连接到变频器的电源输入端子。请务必根据用户手册中的要求进行正确的电源接线。

7. 接地： 部分变频器可能需要进行接地，以确保安全性和电磁干扰的抑制。根据用户手册的指引，连接变频器的接地端子。

8. 连接电机： 连接变频器的电机输出端子到电机的对应端子。确保正确匹配相位和连接方式，以避免电机逆转或其他问题。

9. 检查接线： 在完成所有接线后，仔细检查一遍所有连接，确保没有错误或松动的连接。

10. 接通电源： 在完成所有接线并确认一切都正确无误后，可以重新通电。但在通电前，请确保您已经仔细检查和确认所有接线，以防止电气问题。

11. 测试和调试： 在通电后，进行初步测试和调试，确保变频器能够正确地控制电机，运行方向、速度等都符合预期。

请注意，不同型号和制造商的变频器可能在接线方法和步骤上略有不同。因此，始终参考您所使用的变频器的用户手册和技术文档，以确保正确地进行接线工作。如果不确定如何进行接线，建议寻求专业人员的帮助。

常见符号含义

一般来说，不同的变频器制造商可能会使用不同的标记和符号来表示其控制端子。然而，有一些常见的字母符号和标记通常用于表示变频器控制端子的功能。以下是一些常见的字母符号及其可能的含义：

1. F (Frequency): 通常表示频率，可能是输入频率或输出频率，用于控制电机的转速。

2. U (Voltage): 表示电压，用于表示输入电压或输出电压。

3. V (Voltage): 与 "U" 一样，也表示电压。

4. I (Current): 表示电流，可能是输入电流或输出电流。

5. R (Run): 这通常表示运行，用于启动电机。

6. S (Stop): 表示停止，用于停止电机。

7. D (Direction): 表示方向，用于控制电机的运行方向。

8. E (Enable): 表示使能，用于启用或禁用控制功能。

9. M (Motor): 表示电机，用于与电机相关的端子。

10. C (Control): 表示控制，用于指示与控制功能相关的端子。

11. "FWD" 是 "Forward" 的缩写，表示正向或前进方向。

12. "ROV" 是 "Reverse" 的缩写，表示反向或反转方向。

在某些变频器中，"Ta", "Tb", 和 "Tc" 通常表示电机的三相输出端子，与电机连接以控制其运行。这些标记通常与三相交流电机的相线连接相对应，用于传递变频器输出的电源信号到电机，从而控制电机的运行速度和方向。具体含义如下：

• Ta：电机A相输出端子，连接到电机的A相（也称为U相）。

• Tb：电机B相输出端子，连接到电机的B相（也称为V相）。

• Tc：电机C相输出端子，连接到电机的C相（也称为W相）。

另外，"Ra", "Rb" 和 "Rc" 也通常表示电机的三相输入端子，用于连接电机到变频器。这些标记对应着电机的三个相线，用于传递来自电源的三相交流电源信号到变频器，以便控制变频器的输出和电机的运行。具体含义如下：

• Ra： 电机A相输入端子，用于连接到电源的A相（也称为U相）。

• Rb： 电机B相输入端子，用于连接到电源的B相（也称为V相）。

• Rc： 电机C相输入端子，用于连接到电源的C相（也称为W相）。
