汽车前舱线束有哪些？汽车前舱线束作用原理介绍

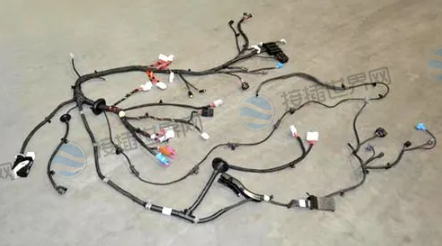

汽车前舱线束（W/H A-FRONT）是指车辆发动机舱内的一组电线、电缆和连接器的集合。在现代汽车中，有许多电气和电子设备需要在车辆前舱内进行连接和通信，这些设备包括发动机控制单元(ECU)、传感器、执行器、照明系统、充电系统、故障诊断接口等。

前舱线束的设计和布局旨在将这些电线和电缆整理并安全地连接到相关的组件和装置。线束内的电线通常采用不同颜色的绝缘外皮来区分功能和电压等级，以便在安装、维护或故障排除时容易识别。

另外，线束的设计要考虑到安全、可靠性和耐久性，因为前舱是汽车的关键部位，其中有许多热、振动和环境变化。同时，合理的线束设计还有助于简化生产和维护过程，降低制造成本和维修成本。

作用原理

汽车前舱线束是车辆前舱内各种电线、电缆和连接器的集合，其工作原理涉及电路连接、信号传输和电源供应等方面。以下是汽车前舱线束的工作原理概述：

1. 电路连接：汽车前舱线束通过连接各种电气和电子设备，将它们的电路互相关联起来。例如，发动机线束连接发动机的各个传感器和执行器，将它们与发动机控制单元(ECU)相连；灯光线束连接前灯、示宽灯、雾灯等前方照明设备，使它们能够通过车辆的开关和控制模块控制；仪表板线束连接各种仪表和指示灯，将车辆信息传输到仪表板上显示等。

2. 信号传输：负责在车辆的各个部件之间传递信号。传感器测量车辆状态并产生电信号，这些信号通过线束传输到相应的控制单元，例如发动机传感器向发动机控制单元传递引擎工作参数。控制单元根据收到的信号做出相应的决策，并通过线束将指令发送给执行器来实现相应的功能，例如调整发动机燃油喷射量，控制刹车系统等。

3. 电源供应：主要负责为各个电气设备提供电源供应。电瓶的正负极通过电池线束与前舱线束相连，将电能传递给各个电气设备。线束内的电线根据设备的功率需求和电压等级进行组织，以确保正确的电能传递。

4. 安全与可靠性：线束内的电线和电缆需要足够的绝缘和保护，以防止短路、漏电和损坏。线束应该经过严格的测试和验证，以确保在车辆正常运行和在恶劣条件下都能正常工作。

5. 故障排除和维护：前舱线束设计还应考虑到维修和故障排除的方便性。线束的组织结构应该清晰，不同功能的电线应该明确标识，以便维修人员可以快速定位问题和进行维修。

常见类型

汽车前舱线束通常包含了车辆前舱内的各种电线、电缆和连接器，用于连接和管理前舱内的电气和电子设备。以下是汽车前舱线束中可能包含的主要部分：

1. 发动机线束：连接发动机及其相关传感器、执行器和控制单元。它包括点火线圈、喷油器、氧气传感器、曲轴传感器、凸轮轴传感器等。

2. 点火线束：用于将点火开关和点火线圈连接到点火系统，控制引擎点火时机。

3. 电池线束：连接车辆电瓶和起动机，提供起动电力。

4. 灯光线束：连接前灯、示宽灯、雾灯、转向灯等前方照明装置。

5. 仪表板线束：连接仪表板的各种仪表和指示灯，提供车辆信息显示。

6. 故障诊断接口线束：连接OBD-II（On-Board Diagnostics）接口，用于车辆故障诊断和故障码读取。

7. 冷却系统线束：连接水泵、散热器风扇、温度传感器等，管理发动机温度和冷却系统。

8. 空调线束：连接空调压缩机、冷凝器、蒸发器和传感器，管理车辆空调系统。

9. 音响和娱乐系统线束：连接收音机、扬声器、天线和多媒体设备。

10. 制动系统线束：连接刹车灯开关、制动液位传感器等，控制制动系统。

11. 雨刷线束：连接雨刷电动机和雨刷开关，控制雨刷器。

12. 车身控制模块线束：连接车身控制模块，管理车辆安全系统和车身电子功能。

汽车前舱线束的温度会受到多种因素的影响，包括车辆的工作状态、外部环境温度、线束负载和车辆使用条件等。由于不同车型和车辆配置的差异，实际温度可能有所不同。然而，一般情况下，汽车前舱线束的工作温度通常在摄氏80°C（176°F）到摄氏120°C（248°F）之间。

以下是影响汽车前舱线束温度的一些因素：

1. 发动机工作温度：车辆发动机的工作温度通常较高，而前舱线束经过发动机舱内部，会受到发动机产生的热量影响，使得线束的温度升高。

2. 环境温度：外部环境温度也会影响前舱线束的温度。在高温环境中，线束的温度可能会进一步上升。

3. 负载：前舱线束连接了许多电气和电子设备，这些设备的工作负载也会导致线束产生一定的热量。

4. 车辆使用条件：车辆的使用条件，例如高速行驶、拥堵交通或长时间持续运行，也会影响线束的温度。

在设计前舱线束时，制造商会考虑这些因素，并选择耐高温的材料和设计方式，以确保线束在正常工作条件下不会受到过度的热量影响，并保持良好的性能和可靠性。如果您对特定车型或线束的温度有疑问，建议查阅相关的技术手册或与询问相关技术人员。
