端子连接线的制作流程

家人们，今天我要给大家分享的是端子连接线的制作流程，相信很多人在日常生活和工作中都会接触到各种各样的电线和连接线，但是你们知道这些电线是怎么制作的吗?下面就跟着我一起来看看吧!

端子连接线制作流程主要包括材料准备、剥线、焊接、绝缘处理、封装和测试等步骤。下面将详细介绍每个步骤。

一、材料准备

端子连接线的制作需要准备以下材料和工具：

1. 电缆：根据实际需求选择合适的电缆，包括导体材料、导体规格和电缆外径等。

2. 端子：根据电缆的导体规格选择合适的端子，常用的有插针式端子、压接式端子和焊接式端子等。

3. 绝缘管：用于绝缘处理，选择合适的绝缘管材质和规格。

4. 焊锡：用于焊接端子和导线的连接。

5. 剥线钳：用于剥去电缆外皮和绝缘层。

6. 铜丝刷：用于清洁电缆和端子的表面。

7. 热风枪：用于绝缘管的收缩。

8. 测试仪器：用于测试连接线的电阻、绝缘电阻和断路等。

二、剥线

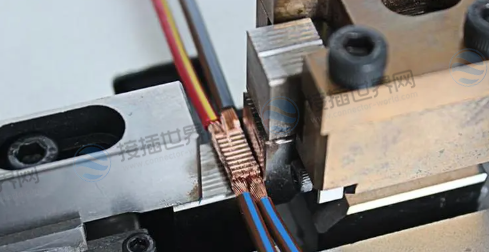

使用剥线钳剥去电缆的外皮，露出内部的导线。根据端子的规格和要求，剥去适当长度，长度要比端子长一些，并且要将端子上的绝缘层剥掉。然后使用压线钳将导线压紧，确保端子与导线紧密连接。最后将端子插入连接器中，检查连接器是否插紧，如果未插紧则需要重新连接。

在剥线时需要注意安全，避免被割伤。同时需要确保导线的长度和规格与端子相匹配，并且剥线和压线的方法要根据具体的连接器和端子型号来确定。在完成连接后需要清理干净多余的绝缘材料和其他杂物，确保连接器的接口和端子的密封性能良好。

三、焊接

预备施焊。预备好焊接需求的材料，如：焊锡丝和烙铁，烙铁的焊接头必须保持干净，是可以粘得上锡。

焊件加热。把烙铁接触到焊接点，加热焊件各部分，例如印制板上引线和焊盘都均匀受热。

熔化焊料。当焊件加热到能熔化焊料的温度后将焊丝置于焊点。

移开焊锡。当熔化了一定量的焊锡后再把焊锡丝移开即可。

移开烙铁。当焊锡彻底融化覆盖了焊点，后移开烙铁，移开烙铁的方向应该是大致45°方向。

四、绝缘处理

剥外皮：查看剥皮口是不是平齐，不能剥伤芯线、编组丝等，剥皮标准是不是正确。

编组处置：修剪标准是不是正确，修剪是不是平齐，修剪编组时不能伤到芯线。

剥内皮：查看剥皮口是不是平齐，剥皮标准是不是正确，有无剥伤芯线、断铜丝，半剥时绝缘体不能坠落。

套缩短管：查看缩短管标准、类型是不是正确。

吹缩短管：缩短管缩短是不是出色，不能烫坏绝缘皮。

五、封装和测试

外观检查：用大光镜检查电气性能OK的端子线产品是否有缺陷，或者用肉眼检查部分外观零件是否达标，附件是否缺失等。检查OK后，传到下一个端子线封装工序。

端子线分装：按照分装工艺要求检查好待分装的端子线产品，即将端子线的端子部分插入护套，完成端子线的分装工艺。

端子线拼装：成品分装后的产品按照端线标准工艺流程图板上的电路方向进行组装，即用胶带或拉力带捆扎，完成端线的组装过程。

端子线包装：将组装好的端子线按顺序包装，按照端子线标准工艺图包装，如500PCS/箱、50PCS/扎、5扎/袋、2袋/箱等。端子产品装盒后，用封箱机封好盒口，贴上线束厂家的端子产品标签。

测试：用标准电线测试仪测试压接端子电线产品的耐压、阻抗、短路和其他性能。检查OK后，端子线产品即可出货。

以上就是端子连接线的制作流程，希望能对大家有所帮助，买卖接插件就到接插世界网！
