| 间距： | 电路数： | 最大 电流额定下降： |
|---|---|---|
| 1.25、1.50 和 2.00 毫米 | 2 - 34 | 1.25 毫米间距：2.5A 1.50 毫米间距：3.0A 2.00 毫米间距：4.0A |
CLIK-Mate CLIK-Mate 连接器_5025780300功能特性_现货专卖
作者：小编-接插世界网来源：网络浏览量：882时间：2024-06-11 09:54:57
产品系列特点介绍
CLIK-Mate 连接器CLIK-Mate 连接器设计用于需要更高引脚数量连接器的应用，以便在更小的空间中承载更多的信号线；系统包括独特的音叉端子概念，提供低插入力以及牢固插配接触。 |
|
产品亮点
特性和优点
总览
Molex莫仕 的 CLIK-Mate 系统非常适用于需要连接器具备强大功能并能够在更小空间中承载更多信号线的设备。CLIK-Mate 连接器可以三种间距尺寸提供：2.00、1.50 和 1.25 毫米，可满足各种高密度应用的需求。
CLIK-Mate 连接器采用压力内部锁定系统，提供牢固插配保持力和以及用于确认插配的“咔哒”声。音叉端子设计提供低插入力和牢固插配接触。增强型金属焊片确保牢固的 PCB 保持力并消除焊接缝应力。
与 2.00 毫米版本相比，CLIK-mate 1.25 毫米间距连接器可节省 60% 的空间。1.50 毫米版本提供最广泛的选择，其中包括单排和双排类型、SMT 和通孔型号及底部接入选项。2.00 毫米版本拥有 3.0A 和 250V 的最高载流能力。所有型号均可提供各种镀层选项，包括金覆镍镀层、锡层和锡覆镍镀层。
按行业划分的应用
汽车
Head lamps
Homelink modules
Interior mirrors
Telematics
Tracking modules
医疗技术
Glucose meters
Infusion pumps
Instrumentation
Patient Monitor
Surgical equipment
Testers
工业自动化
Fixed and hand-held scanners
Ruggedized industrial network modules
Scales
Smart meters
这并非此产品应用的最终名单。它只包括一些最常见的用途。
产品详情
 | | |||||||||
| 产品编号 | 5025780200 | 5025780300 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|

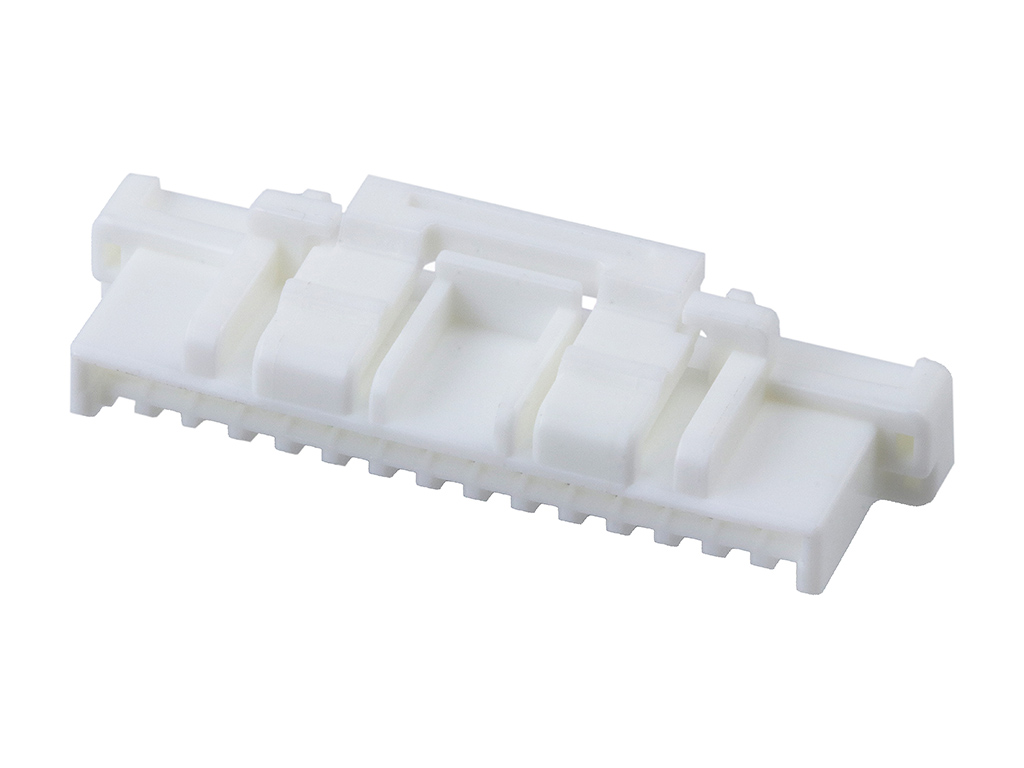

| 描述 | CLIK-Mate Plug Housing, 1.50mm Pitch, Single Row, Positive Lock, 2 Circuits, Natural | CLIK-Mate Plug Housing, 1.50mm Pitch, Single Row, Positive Lock, 3 Circuits, Natural | ||||||||
| 常规 | ||||||||||
| 状态 | Active | Active | ||||||||
| 类别 | Connector Housings | Connector Housings | ||||||||
| Series | 502578 | 502578 | ||||||||
| 应用 | Signal,Wire-to-Board | Signal,Wire-to-Board | ||||||||
| 产品名称 | CLIK-Mate | CLIK-Mate | ||||||||
| UPC | 800756699820 | 800756699929 | ||||||||
| 物理 | ||||||||||
| 电路数（最多） | 2 | 3 | ||||||||
| 颜色-树脂 | Natural | Natural | ||||||||
| 阻燃性 | SC-0 | SC-0 | ||||||||
| 性别 | Plug | Plug | ||||||||
| 符合灼热丝规范 | No | No | ||||||||
| 插接极性 | None | None | ||||||||
| 锁定插接部位 | Yes | Yes | ||||||||
| 材料 - 树脂 | PBT | PBT | ||||||||
| 净重 | 187.300/mg | 221.900/mg | ||||||||
| 行数 | 1 | 1 | ||||||||
| 包装形式 | Bag | Bag | ||||||||
| 面板安装式 | No | No | ||||||||
| 间距 - 插配接口 | 1.50mm | 1.50mm | ||||||||
| 间距 - 终端界面 | 1.50mm | 1.50mm | ||||||||
| 有极性的插配件 | Yes | Yes | ||||||||
| 可堆叠的 | No | No | ||||||||
| 运行温度范围 | -40° to +105°C | -40° to +105°C | ||||||||
| 机构 | ||||||||||
| UL | E29179 | E29179 | ||||||||
| 产品环境合规 | ||||||||||
| China RoHS |  per SJ/T 11365-2006 | per SJ/T 11365-2006 | ||||||||
| EU ELV | Not Relevant | Not Relevant | ||||||||
| EU RoHS | Compliant per EU 2015/863 | Compliant per EU 2015/863 | ||||||||
| GADSL/IMDS | Not Relevant | Not Relevant | ||||||||
| Low-Halogen Status | Not Low-Halogen per IEC 61249-2-21 | Not Low-Halogen per IEC 61249-2-21 | ||||||||
| Prop65 | Compliant per California Proposition 65 | Compliant per California Proposition 65 | ||||||||
| REACH SVHC | Not Contained per D(2023)8585-DC (23 Jan 2024) | Not Contained per D(2023)8585-DC (23 Jan 2024) | ||||||||
| 配插使用 | ||||||||||
| 产品编号 | 503395, 213226, 502585, 503175, 213225, 502584, 503159 | 503395, 213226, 502585, 503175, 213225, 502584, 503159 | ||||||||
| 可装的端子等部件 | ||||||||||
| 产品编号 | 0797581011, 502579, 503429, 213028, 213029, 215710, 215711 | 0797581011, 502579, 503429, 213028, 213029, 215710, 215711 | ||||||||
