产品系列特点介绍

Micro-Lock Plus 连接器

Micro-Lock Plus 连接器系统非常适合紧凑型应用，采用耐高温设计，提供电气和机械可靠性，可满足其他行业要求。

产品亮点

间距：	电路数：	最大电流额定下降：	灌封能力：
1.25 毫米 2.00 毫米	1.25 毫米：2 - 16（单） 1.25 毫米：8 - 42（双） 2.00 毫米：2 - 16（单）	1.25 毫米间距：3.6A 2.00 毫米间距：4.7A	1.25 毫米间距垂直插座头（205957 系列）

特性和优点

带压力锁紧的最小 1.25 毫米间距连接器：
提供牢固的插配保持力，又不会影响紧凑性

锡铋端子：
防止锡须以获得干净且不间断的信号
支持端子坚固性和可靠性

内锁用于双排型号；外锁用于单排型号：
强化锁以实现更加可靠的连接

可承受高达 105˚C 的工作温度：
符合汽车行业要求
耐受恶劣环境

灌封能力：
205957 系列 1.25 毫米间距垂直插座头十分环保

2 至 42 个电路，单排和双排，垂直和水平插头配置：
提供设计灵活度

可发出咔嗒声的宽压力锁拴：
提供安全插配牢度
确保准确插配

坚固的金属焊片：
提供牢固的 PCB 保持力并消除焊接缝应力

双接触端子设计：
提供安全接触和端子保持力

数据报表 (PDF)

Micro-Lock Plus 1.25mm毫米端子间距线对板连接器系列
Micro-Lock Plus 1.25毫米端子间距连接器系列产品
Micro-Lock Plus 1.25毫米端子间距连接器
Micro-Lock Plus 2.00毫米端子间距连接器系列产品

Product Brief (PDF)

Potting-Capable Low Power and Signal Vertical Headers

产品详情


产品编号	5055700301	5055700801	5055700901	5055701001	5055701101

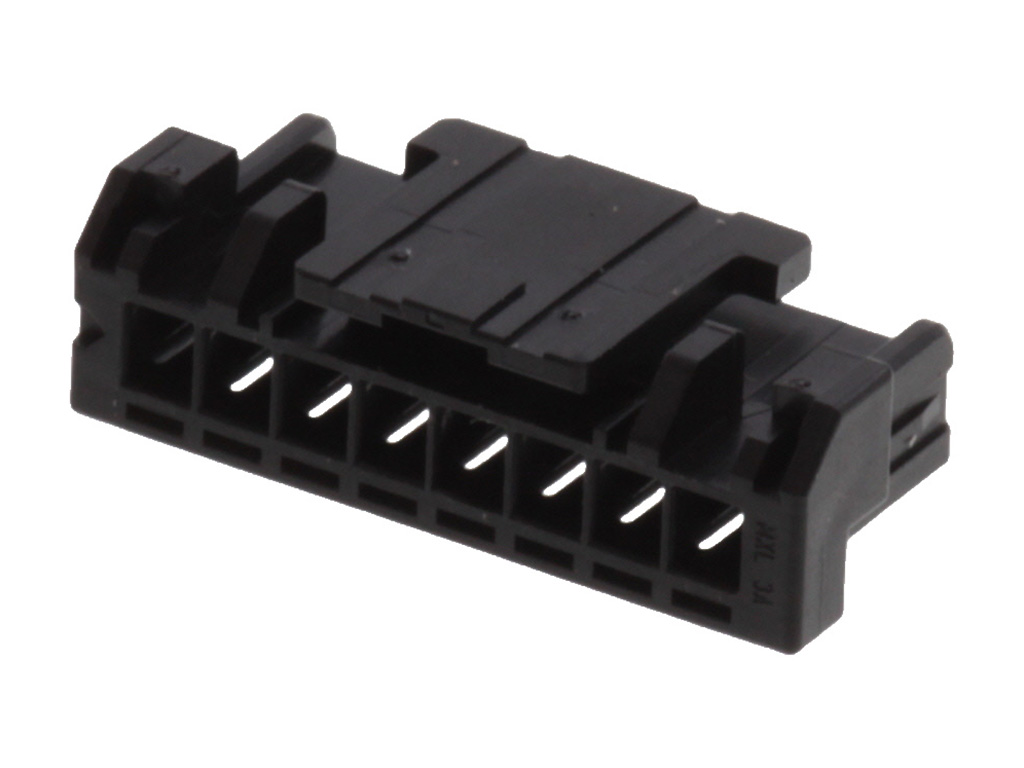

描述	2.00mm Pitch, Micro-Lock Plus Receptacle Crimp Housing, Single Row, Positive Lock, 3 Circuits, Low-Halogen, Black	2.00mm Pitch, Micro-Lock Plus Receptacle Crimp Housing, Single Row, Positive Lock, 8 Circuits, Low-Halogen, Black	2.00mm Pitch, Micro-Lock Plus Receptacle Crimp Housing, Single Row, Positive Lock, 9 Circuits, Low-Halogen, Black	2.00mm Pitch, Micro-Lock Plus Receptacle Crimp Housing, Single Row, Positive Lock, 10 Circuits, Low-Halogen, Black	2.00mm Pitch, Micro-Lock Plus Receptacle Crimp Housing, Single Row, Positive Lock, 11 Circuits, Low-Halogen, Black
常规
状态	Active	Active	Active	Active	Active
类别	Connector Housings	Connector Housings	Connector Housings	Connector Housings	Connector Housings
Series	505570	505570	505570	505570	505570
应用	Signal,Wire-to-Board,Wire-to-Wire	Signal,Wire-to-Board,Wire-to-Wire	Signal,Wire-to-Board,Wire-to-Wire	Signal,Wire-to-Board,Wire-to-Wire	Signal,Wire-to-Board,Wire-to-Wire
产品名称	Micro-Lock Plus	Micro-Lock Plus	Micro-Lock Plus	Micro-Lock Plus	Micro-Lock Plus
UPC	889056572880	889056572835	889056572828	889056572712	889056572705
物理
电路数（最多）	3	8	9	10	11
颜色-树脂	Black	Black	Black	Black	Black
阻燃性	94V-0	94V-0	94V-0	94V-0	94V-0
性别	Receptacle	Receptacle	Receptacle	Receptacle	Receptacle
符合灼热丝规范	No	No	No	No	No
插接极性	None	None	None	None	None
锁定插接部位	Yes	Yes	Yes	Yes	Yes
材料 - 树脂	Polyester	Polyester	Polyester	Polyester	Polyester
净重	217.190/mg	448.530/mg	493.210/mg	529.520/mg	592.920/mg
行数	1	1	1	1	1
包装形式	Bag	Bag	Bag	Bag	Bag
面板安装式	No	No	No	No	No
间距 - 插配接口	2.00mm	2.00mm	2.00mm	2.00mm	2.00mm
间距 - 终端界面	2.00mm	2.00mm	2.00mm	2.00mm	2.00mm
有极性的插配件	Yes	Yes	Yes	Yes	Yes
运行温度范围	-40° to +105°C	-40° to +105°C	-40° to +105°C	-40° to +105°C	-40° to +105°C
机构
UL	E29179	E29179	E29179	E29179	E29179
产品环境合规
China RoHS	per SJ/T 11365-2006	per SJ/T 11365-2006	per SJ/T 11365-2006	per SJ/T 11365-2006	per SJ/T 11365-2006
EU ELV	Not Relevant	Not Relevant	Not Relevant	Not Relevant	Not Relevant
EU RoHS	Compliant per EU 2015/863	Compliant per EU 2015/863	Compliant per EU 2015/863	Compliant per EU 2015/863	Compliant per EU 2015/863
GADSL/IMDS	Not Relevant	Not Relevant	Not Relevant	Not Relevant	Not Relevant
Low-Halogen Status	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21
Prop65	Compliant per California Proposition 65	Compliant per California Proposition 65	Compliant per California Proposition 65	Compliant per California Proposition 65	Compliant per California Proposition 65
REACH SVHC	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)
配插使用
产品编号	505575, 505578, 213719	505575, 505578, 213719	505575, 505578, 213719	505575, 505578, 213719	505575, 505578, 213719
可装的端子等部件
产品编号	505572	505572	505572	505572	505572
