接线端子怎么插线进去?多类型接线端子插线步骤操作指南

接线端子怎么插线进去的核心在于选对类型、规范操作、安全防护,螺丝式端子需精准控制扭矩，弹簧式端子依赖垂直插入深度，插拔式端子则需注意锁止状态，未来随着智能端子如自检型、无线监测型的普及，插线过程将更加自动化与安全。

一、接线端子插线前的准备工作

1.工具与材料准备

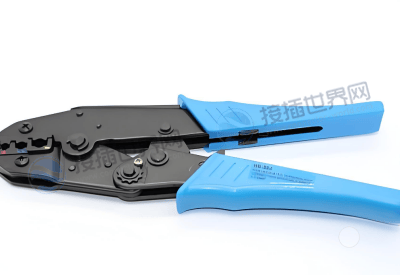

必备工具：一字/十字螺丝刀、剥线钳(线径适配器)、压线钳(压接式端子)、电工胶布。

辅助工具：万用表(检测导通性)、尖嘴钳(调整线头)。

耗材：匹配线径的导线(如1.5mm²铜线)、接线端子(根据类型选择)。

2.安全防护措施

断电操作：关闭电源并断开配电箱总闸，使用验电笔确认无电。

防护装备：穿戴绝缘手套、护目镜，确保操作环境干燥无积水。

二、不同类型接线端子插线步骤

1.螺丝式接线端子(如栅栏式、轨道式)

步骤分解：

1.用剥线钳剥去导线绝缘层(长度约5-8mm)，确保铜芯无损伤。

2.松开端子螺丝，将裸露铜线垂直插入孔内，避免线芯分叉。

3.顺时针拧紧螺丝至导线固定(扭矩建议0.6-0.8N·m)，轻微拉扯测试是否松动。

适用场景：配电柜、工业设备等大电流场景。

2.弹簧式接线端子(如Push-in型)

步骤分解：

1.剥线长度约10mm(需完全插入端子内部)。

2.用细棒(如螺丝刀)按下弹簧按钮，将导线垂直插入至底部。

3.松开按钮，弹簧夹片自动锁紧导线，轻拉确认固定。

优势：无需工具，支持快速接线，适用于智能家居、照明系统。

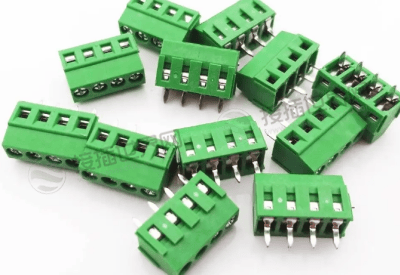

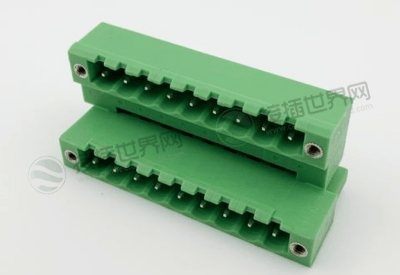

3.插拔式接线端子(如PCB端子)

步骤分解：

1.将导线压接至插头端子的金属片上(压接前需确认方向)。

2.对准插座端子卡槽，垂直插入并听到“咔嗒”声，表示锁止到位。

3.拆卸时按压插座两侧卡扣，缓慢拔出插头。

注意:插拔次数有限(通常500次)，避免频繁操作。

三、接线端子插线常见问题与处理技巧

1.线头松动或接触不良

原因：螺丝未拧紧或线芯分叉。

解决：剪断分叉部分重新剥线，使用扭矩螺丝刀精确固定。

2.导线插入困难

原因：线径过粗或端子型号不匹配。

解决：更换适配端子(如1.5mm²线配1.5-4mm²端子)。

3.短路或发热

排查：用万用表检测相邻端子间电阻，若阻值过低需重新调整间距。

四、接线端子插线安全操作规范

1.防错接标识

使用标签标记端子功能(如L火线、N零线)，避免误接。

2.防氧化处理

铜线裸露部分涂抹抗氧化膏(如WD-40)，延长使用寿命。

3.高压场景操作

处理380V以上电路时，需两人协作并穿戴高压绝缘手套。
