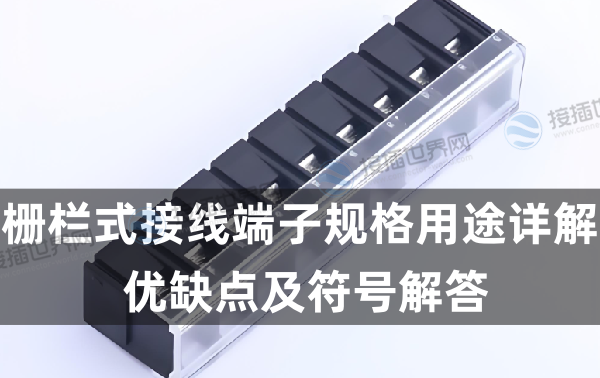

栅栏式接线端子规格用途详解 优缺点及符号解答

栅栏式接线端子具有高安全性与稳定性，模块化操作便捷，常用于PLC、变频器、伺服系统的模块化布线、高压端子保障光伏逆变器、储能系统的稳定电能传输、5G基站、高铁控制系统等。

相关阅读推荐：

一、栅栏式接线端子的优缺点与适用场景

栅栏式接线端子优点

1.高安全性与稳定性

采用三面封闭的绝缘外壳(如PA66或PBT材料)，有效防止导线磨损和电气短路，尤其适用于高压(1000V)和大电流(最高400A)场景。

螺纹自锁设计可抵抗振动与温度波动，确保长期稳定连接。

2.模块化与灵活性

支持单层、双层或贯通式布局，间距规格多样(如6.8mm、7.62mm、10mm)，适配不同接线密度需求。

3.操作便捷性

通过螺丝固定导线，无需焊接，便于安装和维护。

栅栏式接线端子缺点

1. 尺寸限制

模块化设计可能受机械装配空间限制，某些复杂项目需定制化设计。

2.成本较高

相比普通端子，材料(如镀金铜合金)与工艺要求更高，大规模应用成本显著。

适用场景

工业自动化：PLC控制柜、伺服驱动器的电源分配与信号传输。

新能源与电力设备：光伏逆变器、储能系统的大电流连接。

通信与交通：5G基站、高铁控制系统的高可靠性需求。

二、栅栏式接线端子头部厂家推荐

1.栅栏式接线端子国际品牌

菲尼克斯电气(PHOENIX)：工业连接技术标杆，产品覆盖高压与智能化场景。

官网：https://www.phoenixcontact.com/zh-cn/

魏德米勒(Weidmüller)：专注工业物联网，提供高防护端子方案。

官网：https://eshop.weidmueller.com.cn/zh/

2.栅栏式接线端子国产企业

宁波新联电子：提供导通能力达400A的定制化端子，适配新能源领域。

官网：http://www.xinliannb.com/

东莞长河电子：材料工艺领先，满足UL94 V-0阻燃标准，成本优势显著。

官网：http://www.ch-e.com/

上海置恒电气：主打间距多样化(6.8mm~10mm)，覆盖安防、变频器等场景。

官网：http://www.shzhdq.com/

三、栅栏式接线端子规格参数详解

1.电气性能

导通能力：从15A(如GT2.5系列)到400A(工业级型号)。

绝缘电阻：>500MΩ，耐电压2500V/min。

2.物理规格

间距：6.8mm、7.62mm、8.6mm、10mm等，适应不同线径(1.5mm²~6mm²)。

温度范围：-40℃~200℃(部分工业型号可达更高)。

3. 材料与工艺

绝缘材料：PA66(UL94 V-0级)，耐高温与阻燃。

导电部件：铜合金镀锡/银，接触电阻<20mΩ。

四、栅栏式接线端子用途

1.工业控制与自动化

用于PLC、变频器、伺服系统的模块化布线，支持快速维护与扩展。

2.电力与新能源

高压端子保障光伏逆变器、储能系统的稳定电能传输;接地端子满足安全规范。

3.通信与医疗设备

耐振动设计适配5G基站;高绝缘性满足医疗仪器的电磁兼容要求。

五、栅栏式接线端子符号表示解析

栅栏式接线端子的符号通常包含以下信息：

1.型号编码

如GT2.5表示间距2.5mm的通用系列，TB952-03代表特定厂商的型号。

2.电气参数

250V/15A：额定工作电压与电流。

UL94 V-0：材料阻燃等级。

3.结构标识

双层式或贯通式：标注布局类型，如“D”代表双层，“T”代表贯通。

栅栏式接线端子凭借其高安全性、模块化设计与大电流承载能力，成为工业与电力领域的核心组件。国际品牌主导高端市场，而国产企业通过材料创新与成本优化加速替代。选型时需综合电气参数、环境适应性及符号标识，以实现高效可靠的电气连接。

扩展阅读：更多技术细节可参考[宁波新联电子](http://www.xinliannb.com)与[上海置恒电气](http://www.shzhdq.com)的官方技术文档。

本文内容综合自行业标准、企业技术文档及市场调研数据，部分参数因厂商差异可能存在调整。
