接线端子有哪些类型?2025年全面解析常见分类与应用场景

接线端子核心分类有五种分别是插拔式接线端子、栅栏式接线端子、弹簧式接线端子、轨道式接线端子，同时也涵盖了按功能、电流、外形分类的接线端子。

相关阅读推荐：

一、接线端子的核心分类

接线端子作为电路连接的核心组件，其分类方式多样。根据主流行业标准与市场需求，以下五种类型应用最为广泛：

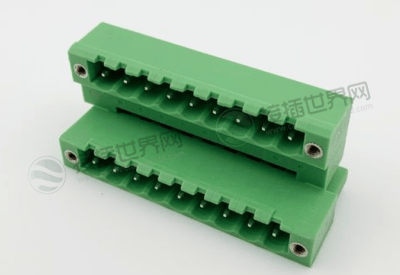

1.插拔式接线端子

结构特点：由插头和插座两部分组成，通过插拔实现连接。插头端压接导线后插入插座，插座通常焊接在PCB板上，防振动设计确保长期稳定连接。

应用场景：适用于需要频繁拆卸或便携设备的电路连接，如移动机器人、测试仪器等。

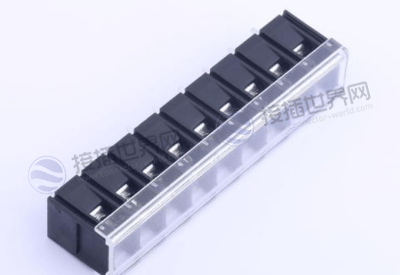

2.栅栏式接线端子

结构特点：采用螺钉固定导线，接触面积大，安全性高，支持大电流(100A以上)和高电压环境。

应用场景：电力设备、工业控制柜等高功率场景。

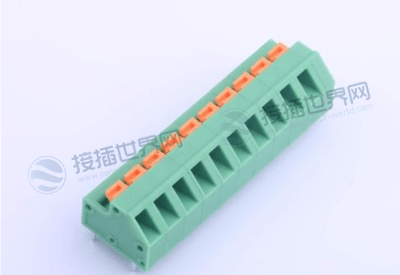

3.弹簧式接线端子

结构特点：利用弹簧装置夹紧导线，无需螺丝或焊接，操作便捷。支持快速安装与维护。

应用场景：电梯控制系统、照明设备、汽车电子等需要高效布线的领域。

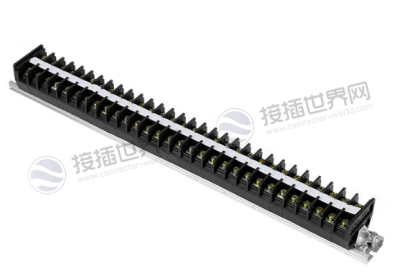

4.轨道式接线端子

结构特点：通过压线和螺纹自锁设计确保连接可靠性，外观简洁且可搭配短路片、标识条等附件。

应用场景：自动化设备、电气控制柜等模块化布线需求。

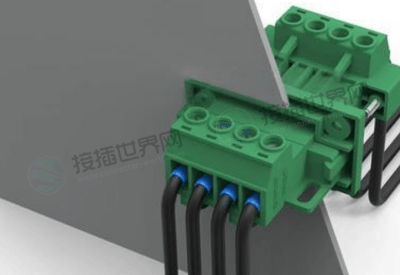

5.穿墙式接线端子(H型)

结构特点：采用螺钉连接技术，绝缘材料为阻燃PA66，可自动补偿面板厚度差异，支持多极并排安装。

应用场景：电源滤波器、电气控制柜等需要穿墙布线的场合。

二、其他分类方式与补充类型

除上述主流分类外，接线端子还可按以下维度细分：

1.按功能分类

普通端子：基础电路连接，适用于常规电流场景。

保险端子：集成过流保护功能，用于敏感电路防护。

试验端子：支持临时断开电路进行测试，常见于电力系统维护。

2.按电流分类

小电流端子：适用于信号传输或低功率设备，如电子仪器。

大电流端子：支持100A以上电流，用于工业电机、新能源设备。

3.按外形分类

PCB端子：直接焊接在电路板上，用于电子设备核心电路。

环形/叉形端子**：通过螺钉固定，适用于电池接线或大线径连接。

三、应用场景与选购建议

1.根据需求匹配类型

高频率插拔场景：优先选择插拔式或弹簧式端子，减少磨损。

高压大电流环境：栅栏式或轨道式端子更安全可靠。

2.材料与工艺考量

耐高温/阻燃：选择PA66或UL94 V-0级绝缘材料，适用于汽车、工业领域。

防腐蚀：镀锡或镀金端子可延长使用寿命，尤其适用于潮湿环境。

3.认证与品牌选择

优先选择通过ISO认证或UL、CE标准的企业，如无锡鑫琳电器、康瑞电子等。

四、未来趋势

智能化：集成传感器或芯片的智能端子，支持实时监测电路状态。

环保化：可降解材料与无铅工艺逐步普及，符合绿色制造趋势。

总结

接线端子的类型多样，核心包括插拔式、栅栏式、弹簧式、轨道式、穿墙式五大类，每类适配不同场景。选型时需综合电流需求、环境条件及维护频率，优先选择标准化与高可靠性产品。未来，随着智能化与环保要求提升，接线端子将向更高集成度与可持续方向发展。
