插拔式接线端子怎么接线？ 接线步骤与选型建议

插拔式接线端子怎么接线?在接线前需要准备好对于的工具和材料比如剥线钳、螺丝刀、万用表以及匹配的插拔式端子和导线，然后用剥线钳去除导线绝缘层要注意不要损伤铜芯，最后将导线插入端子插孔，用螺丝刀稳固导线，详细内容请阅读下文。

相关阅读推荐：

一、插拔式接线端子的结构与类型

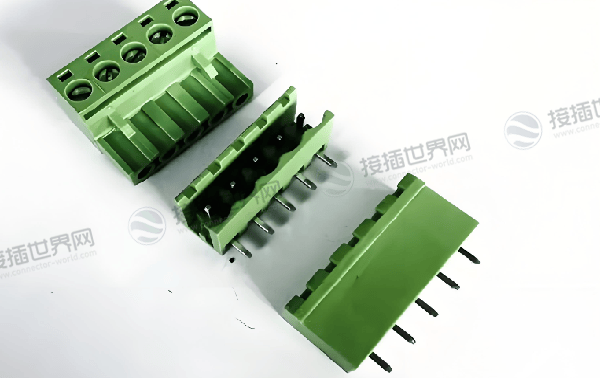

插拔式接线端子由公端子(插头)和母端子(插座)两部分组成，通过插拔实现导线的连接与断开,其核心特点包括：

1.模块化设计：支持水平、垂直或倾斜安装，适配PCB板或配电箱的布局需求。

2.防护性增强：部分型号配备装配耳或防水框，保护接片并提升抗振动性能。

3.规格多样性：针距覆盖3.50mm、5.08mm、7.62mm等，线径适配0.75-6mm²导线。

二、插拔式接线端子接线步骤详解

1.插拔式接线端子准备工作

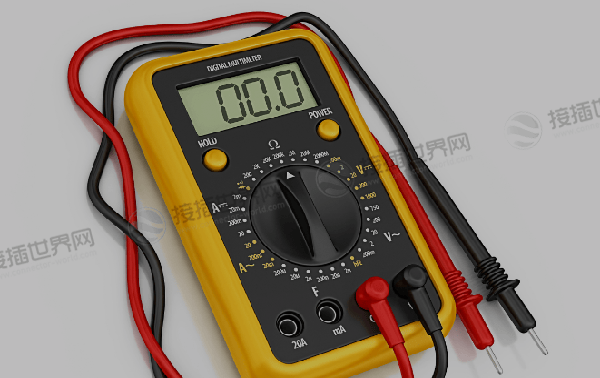

工具与材料：剥线钳、螺丝刀、万用表、匹配的插拔式端子及导线。

安全防护：断开电源，穿戴绝缘手套与护目镜，确保操作环境干燥。

2.螺钉式插拔端子接线

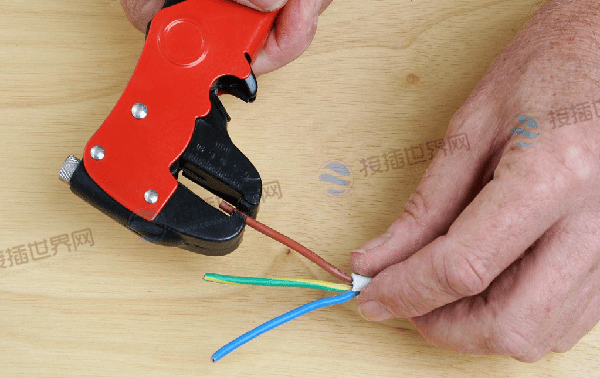

剥线：用剥线钳去除导线绝缘层，长度约6-8mm，确保铜芯无损伤。

固定导线：将导线插入端子插孔，用螺丝刀拧紧螺丝至导线稳固(扭矩建议0.4-0.6N·m)。

插接公母端子：对准插头与插座的导向结构(如主插销与主销孔)，垂直插入至锁止结构“咔嗒”锁定。

3.弹簧式插拔端子接线

剥线：剥线长度约10mm，确保导线完全插入端子内部。

插入导线：按压弹簧按钮，将导线垂直插入插孔，松开按钮后弹簧自动夹紧。

检查接触：轻拉导线测试是否松动，必要时用万用表检测导通性。

三、注意事项与常见问题处理

1.安全规范

断电操作：接线前务必断开电源，避免触电或短路风险。

导线匹配：选择与端子插孔匹配的线径，避免过粗导致插孔变形或接触不良。

2.操作技巧

避免过度插拔：频繁插拔可能导致锁止结构磨损或针脚变形，建议插拔次数不超过500次。

防氧化处理：铜线裸露部分涂抹抗氧化膏，延长使用寿命。

3.常见问题处理

接触不良：检查导线是否插紧，螺丝是否松动，必要时更换端子或重新压接。

插拔困难：清洁插孔内异物，检查导向结构是否对齐，避免暴力操作。

四、选型建议与未来趋势

1.选型关键因素

电流与电压：高压场景选择绝缘电阻>500MΩ的型号(如PA66材质端子)。

环境适应性：潮湿环境选择IP67防水端子，高温场景优选耐高温材料(如PBT)。

2.创新方向智能化：集成传感器实时监测温度与电流异常，提升电路安全性。

环保设计：无铅镀层与可降解塑料逐步普及，符合RoHS 3.0标准。

插拔式接线端子通过模块化设计与快速连接特性成为工业自动化、新能源等领域的核心组件,掌握螺钉式与弹簧式的接线技巧，结合环境适配选型，可显著提升电路连接的效率与可靠性。未来，随着智能化与环保技术的融合，插拔式端子将向更高性能与可持续方向演进。

扩展阅读：更多技术细节可参考[置恒卓能技术手册](http://www.zndlj.com)与[菲尼克斯电气官网](https://www.phoenixcontact.com)。

本文内容综合自行业标准、企业技术文档及市场调研数据，部分参数因厂商差异可能存在调整。
