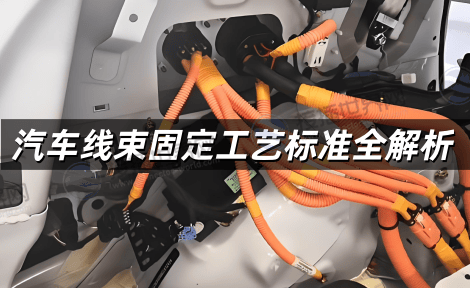

汽车线束固定工艺标准全解析 从材料选型到检测验收的实战指南
本文系统解析汽车线束固定工艺的核心标准，涵盖材料选型、固定间距、操作规范及质量检测全流程，结合行业规范(如QC/T 29106、USCAR-2)与车企实践案例(特斯拉、比亚迪)，提供从设计到落地的实用解决方案，助力提升线束可靠性。
一、汽车线束固定工艺材料选型标准
1.扎带与线夹技术要求
|
材料类型 |
耐温范围 |
机械强度 |
适用场景 |
|
PA66尼龙扎带 |
-40℃~120℃ |
抗拉强度≥200N |
车身线束、低压线束 |
|
LCP阻燃扎带 |
-40℃~180℃ |
抗拉强度≥300N |
发动机舱、高压线束 |
|
金属卡扣(不锈钢) |
-40℃~250℃ |
剪切力≥500N |
高温区域(排气管附近) |
选型原则：
发动机舱线束需选用耐温≥150℃的LCP扎带(如特斯拉Model Y方案)。
底盘线束需防水波纹管(IP67)+尼龙扎带组合，成本降低15%。
2.保护材料性能对比
波纹管：
高压线束用双层阻燃波纹管(外层PA6，内层铝箔)，耐压≥1500V。
底盘线束用PVC波纹管(耐油、耐酸碱)，壁厚≥0.8mm。
胶带：
高温区用玻纤胶带(耐温200℃)，抗拉强度≥50N/cm(大众MQB平台应用)。
二、汽车线束固定工艺操作规范
1.固定点布局与间距要求
通用标准：
|
线束类型 |
固定点间距 |
与活动部件距离 |
与热源距离 |
|
低压车身线束 |
≤400mm |
≥30mm |
≥100mm |
|
高压动力线束 |
≤300mm |
≥50mm |
≥200mm |
|
底盘线束 |
≤350mm |
≥20mm |
≥150mm |
特殊场景：
电池包线束需额外增加固定点(间距≤250mm)，防止振动导致端子松脱。
线束过孔处需加装橡胶护套(邵氏硬度50±5)，并打密封胶(汉高泰罗松4910)。
2.扎带操作规范
剪切工艺：扎带末端保留长度≤3mm，倾斜角≤15°，避免锐角划伤线束绝缘层。
锁紧力度：
低压线束锁紧力20N-40N(使用数显扭力扳手校准)。
高压线束锁紧力50N-80N，需二次确认(如目视检查锁扣完全啮合)。
三、汽车线束固定工艺质量检测与验收标准
1.机械性能测试
振动测试：
频率范围10-2000Hz，加速度30m/s²，持续50小时(符合GMW3172标准)。
线束位移量≤2mm，接触电阻波动≤1mΩ。
插拔力验证：
低压端子插入力≤50N，保持力≥40N(QC/T 1067)。
高压端子插入力≤80N，保持力≥100N(LV214)。
2.环境适应性测试
|
测试项目 |
标准要求 |
判定标准 |
|
高温老化 |
150℃/1000h |
扎带抗拉强度衰减≤10% |
|
盐雾腐蚀 |
中性盐雾96h |
金属件无红锈，镀层脱落≤5% |
|
温湿度循环 |
-40℃~125℃循环500次 |
线束绝缘电阻≥100MΩ(DC500V) |
3.在线检测技术
AI视觉检测：采用3D相机(如基恩士CV-X系列)检测扎带间距(精度±0.5mm)、锁扣完整性。
力传感器监控：实时监测装配压力(阈值设定±5N)，拦截锁紧力不合格品。
四、汽车线束固定工艺行业痛点与创新方案
1.常见失效模式
扎带断裂：材料耐温不足或锁紧过载(需引入红外热像仪监测高温点)。
线束磨损：固定点间距过大导致与车身摩擦(优化为250mm间距+耐磨胶套)。
2.工艺创新方向
轻量化材料：
碳纤维复合材料扎带(减重30%，抗拉强度≥400N)，用于高端新能源车型。
自动化装配：
机器人扎带安装系统(节拍≤5秒/点)，定位精度±0.1mm(特斯拉上海工厂应用)。
汽车线束固定工艺是保障整车电气安全的核心环节。未来趋势将聚焦材料轻量化(碳纤维应用)、工艺自动化(AI视觉检测)及环保升级(无卤阻燃材料)，建议工程师严格遵循QC/T 29106标准，结合数字化工具(如3D布线仿真)优化固定方案，并通过HALT测试验证可靠性，以应对新能源汽车与智能驾驶的严苛需求，更多关于连接器、线束相关内容尽在接插世界网。
(注：文中数据源自QC/T 29106、GMW3172标准文件及特斯拉、大众等企业技术文档)
