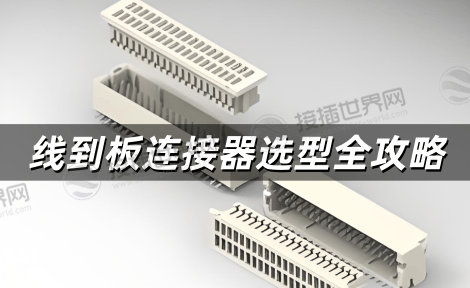

线到板连接器选型全攻略 从参数匹配到场景适配的实战指南
本文系统解析线到板连接器的选型要点，涵盖电气参数、机械结构、环境适应性及成本控制四大维度。结合工业设备、新能源汽车等场景案例，对比不同材料与标准(如QC/T 1067、USCAR-2)的核心差异，为工程师提供从需求分析到验证落地的全流程选型策略。
一、线到板连接器选型原则与关键参数
1.电气性能指标
|
应用场景 |
电压范围 |
载流量要求 |
推荐连接器类型 |
|
工业设备电源 |
220V-400V |
50A-100A |
重载矩形连接器(螺钉锁紧) |
|
消费电子信号传输 |
5V-12V |
≤5A |
高密度FPC连接器(0.4mm间距) |
|
新能源汽车高压系统 |
400V-800V |
200A-400A |
高压互锁连接器(LV214认证) |
信号完整性：高频场景(如LVDS、USB 3.0)需选择阻抗匹配连接器(50Ω/75Ω)，屏蔽效能≥60dB(参考TE Connectivity的ERFV系列)。
2.机械性能要求
插拔寿命：工业场景需≥10,000次(如浩亭Han®系列)，消费电子场景≥5,000次。
锁止机制：二次锁止(TPA)设计可提升保持力30%-50%(大众MQB平台案例)。
二、环境适应性设计对比
1.材料性能与防护等级
|
材料类型 |
耐温范围 |
防护等级 |
推荐场景 |
|
PA66(尼龙) |
-40℃~120℃ |
IP54 |
车身控制模块 |
|
LCP(液晶聚合物) |
-40℃~180℃ |
IP6K9K |
发动机舱、电驱动系统 |
|
PPS(玻纤增强) |
-40℃~200℃ |
IP67 |
工业自动化高温区域 |
抗振动设计：通过IEC 61373标准(振幅≤5mm，频率10-2000Hz)，推荐浮动插针结构(公差补偿±0.3mm)。
2.耐化学腐蚀测试
测试项目：机油浸泡(168h)、盐雾测试(96h)。
判定标准：体积膨胀率≤0.5%，接触电阻波动≤1mΩ。
三、线到板连接器选型流程与验证方法
1.四步选型法
需求定义：明确电流、电压、信号类型及环境条件(温湿度、振动)。
参数筛选：使用选型工具(如Molex Connector Specifier)初筛适配型号。
样品测试：验证接触电阻(≤5mΩ)、插拔力(20N-50N)及温升(ΔT≤30K)。
环境验证：执行盐雾96h、温湿度循环(-40℃~125℃, 500次)及机械冲击(50G, 11ms)。
2.常见选型误区与规避
误区1：忽视高频信号衰减问题。
解决方案：优先选择屏蔽型连接器(如安费诺的HSD系列)，接地电阻≤0.1Ω。
误区2：未考虑振动导致的接触不良。
解决方案：增加TPA结构或选用自锁端子(保持力≥100N)。
四、行业应用与创新方向
1.典型场景适配

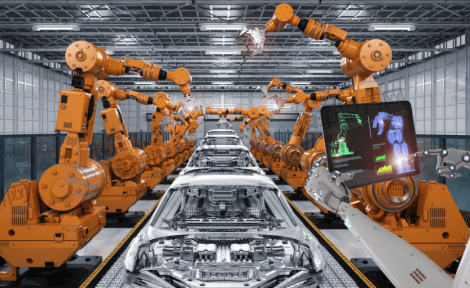

工业自动化：菲尼克斯Han®系列支持100A大电流，耐振动(30m/s²)。

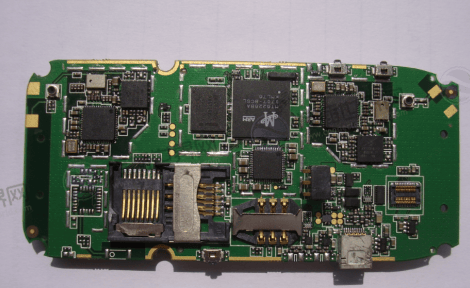

消费电子：JST FH系列(0.4mm间距)用于手机主板，插拔寿命≥10,000次。
汽车电子：泰科MQS系列(带TPA锁止)通过LV214认证，耐温150℃。
2.未来技术趋势
高密度化：0.3mm间距FPC连接器(如广濑电机的FX26系列)支持超薄设备。
智能化集成：TE智能连接器集成温湿度传感器，实时监控运行状态。
绿色制造：生物基尼龙(碳足迹降低50%)逐步替代传统材料。
线到板连接器选型需以场景需求为核心，综合平衡性能、成本与可靠性。建议优先选择通过QC/T 1067、USCAR-2认证的产品，并通过HALT测试(高加速寿命试验)验证量产一致性。未来趋势将聚焦高密度设计、智能化监控及环保材料应用，工程师需持续跟踪行业标准更新(如IEC 61984修订版)，以应对技术迭代挑战。
(注：文中数据源自QC/T 1067、IEC 61373标准文件及菲尼克斯、泰科等企业技术白皮书)
