汽车连接器压接工艺全解析 从工具选型到质量控制的实战指南
本文系统解析汽车连接器压接工艺的核心技术要点，涵盖工具选型、操作规范(如USCAR-21)、检测方法及行业案例，通过对比开式与闭式压接差异，结合特斯拉、大众等车企实践，为工程师提供提升压接良率与可靠性的全流程解决方案。
一、汽车连接器压接工艺标准与核心参数
1. 国际标准要求
|
标准 |
核心要求 |
适用场景 |
|
USCAR-21 |
压接高度公差±0.05mm，拉力≥80N(0.5mm²线径) |
美系车企(通用、福特) |
|
QC/T 29106 |
压接电阻≤1mΩ，横截面填充率≥80% |
国内乘用车、商用车 |
|
LV214 |
高压端子压接力200N-400N，温升ΔT≤55K |
新能源汽车高压连接器 |
2. 关键参数控制
压接高度：线径0.35mm²端子压接高度0.9-1.1mm(误差±0.03mm)。
压接力：低压端子50N-150N，高压端子200N-400N(参考大众VW 60330)。
压缩比：铜端子压缩率15%-20%，铝端子20%-25%(防止过度变形)。

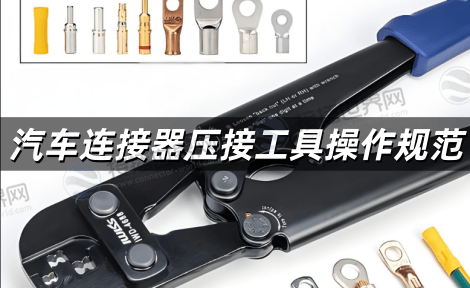

二、汽车连接器压接工具与操作规范
1.工具选型对比
|
工具类型 |
精度 |
效率 |
成本 |
适用场景 |
|
手动压接钳 |
±0.1mm |
低 |
低 |
小批量维修、实验室 |
|
半自动压接机 |
±0.05mm |
中 |
中 |
中批量生产(线束厂) |
|
全自动压接工作站 |
±0.02mm |
高 |
高 |
汽车主机厂(特斯拉产线) |
2.压接步骤规范
剥线：剥皮长度精准控制(误差±0.2mm)，避免损伤导体(如铜丝断裂)。
端子定位：使用导向槽确保端子与线材同轴度(偏差≤0.1mm)。
压接执行：分预压(30%压力)和终压(100%压力)两阶段，减少“香蕉形”变形。
外观检查：目视无毛刺、裂纹，压接翼对称包覆(开口≤0.1mm)。
三、汽车连接器压接质量检测技术
1.破坏性检测
拉力测试：0.5mm²线径端子拉力≥80N(QC/T 29106)，断裂位置应在导线而非压接区。
横截面分析：切割后显微镜观测，铜丝填充率≥80%，无空隙或裂纹(图1：合格/不合格对比)。
2.非破坏性检测
电阻测试：四线法测量压接电阻，要求≤1mΩ(精度±0.1mΩ)。
光学检测：3D视觉系统(如基恩士CV-X)检测压接高度与对称性，精度±0.01mm。
3.过程监控
压力-位移曲线：实时监控压接曲线，识别过压/欠压(如设定阈值±10%)。
SPC统计：CPK≥1.33，确保过程稳定性(大众产线要求)。
四、常见问题与解决方案
1.压接不良类型
|
缺陷类型 |
成因 |
解决方案 |
|
压接高度超差 |
模具磨损或压力不足 |
调整剥线刀深度，更换适配端子 |
|
铜丝外露 |
剥线过长或端子尺寸不符 |
调整剥线刀深度，更换适配端子 |
|
压接翼开裂 |
材料硬度高或压力过大 |
改用软态铜材(H65)，降低压接力10%-15% |
2. 行业优化案例
特斯拉Model 3：引入AI视觉分拣系统，压接不良率从0.5%降至0.02%。
比亚迪刀片电池：采用伺服压接机，压力控制精度±1N，温升降低20%。
五、未来趋势与技术创新
1.智能化升级
力控+视觉集成：实时反馈调节压接参数(如库卡机器人压接方案)。
数字孪生：通过仿真软件预演压接过程，优化模具设计(达索3DEXPERIENCE)。
2.绿色工艺
无油压接：免润滑模具技术，减少污染(如APTIV专利方案)。
铝代铜：推广铝合金端子压接工艺，减重30%(需匹配专用模具)。
汽车连接器压接工艺是保障电气可靠性的核心环节。工程师需严格遵循USCAR-21、QC/T 29106标准，通过高精度工具与全过程监控提升良率。未来，智能化压接设备与绿色材料将成为主流，建议企业优先布局AI质检与伺服压接技术，以应对新能源汽车高压化与轻量化需求。
(注：文中数据源自USCAR-21、QC/T 29106标准文件及特斯拉、大众公开技术资料)
