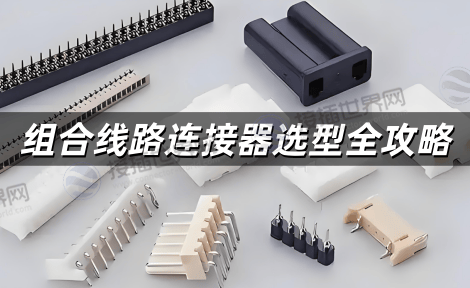

组合线路连接器选型全攻略 从参数匹配到场景适配的实战指南
本文系统解析组合线路连接器的选型要点，涵盖电气参数、机械结构、环境耐受及成本控制四大维度，结合工业设备、新能源汽车等场景案例，对比不同材料与标准(如IEC 62196、USCAR-2)的核心差异，为工程师提供从需求分析到验证落地的全流程选型策略。
一、组合线路连接器选型核心原则与关键参数
1.电气性能指标
电压/电流匹配：
|
应用场景 |
电压范围 |
载流量要求 |
推荐连接器类型 |
|
低压控制电路 |
12V-60V |
≤20A |
板对板连接器(0.5mm间距) |
|
工业设备电源 |
220V-400V |
50A-100A |
重载矩形连接器(螺钉锁紧) |
|
新能源汽车高压系统 |
400V-800V |
200A-400A |
高压互锁连接器(LV214认证) |
信号完整性：高频场景(如LVDS、USB 3.0)需选择阻抗匹配连接器(50Ω/75Ω)，屏蔽效能≥60dB(参考TE Connectivity的ERFV系列)。
2.机械结构要求
插拔寿命：工业自动化场景需≥10,000次(如浩亭Han®系列)，消费电子场景≥5,000次。
锁止机制：二次锁止(TPA)设计可提升保持力30%-50%(大众MQB平台案例)。
二、组合线路连接器环境适应性设计对比
1.材料性能与防护等级
|
材料类型 |
耐温范围 |
耐化学腐蚀性 |
推荐场景 |
|
PA66(尼龙) |
-40℃~120℃ |
中等(耐机油、弱酸) |
车身控制模块 |
|
LCP(液晶聚合物) |
-40℃~180℃ |
优(耐强酸、冷却液) |
发动机舱、电驱动系统 |
|
PBT(玻纤增强) |
-40℃~150℃ |
良(耐盐雾、酒精) |
工业自动化设备 |
防护等级：户外设备需IP67/IP69K(如菲尼克斯EVO系列)，粉尘环境需满足UL 94 V0阻燃标准。
2.抗振动与冲击设计
测试标准：通过IEC 61373(铁路设备振动测试)或GMW3172(车载振动标准)，振幅≤5mm，频率10-2000Hz。
结构优化：采用浮动插针设计(如安费诺的背板连接器)，补偿安装公差±0.3mm。
三、成本优化与供应链管理
1.设计策略
模块化组合：选用插拔式端子(如JST的VH系列)，减少SKU数量，库存成本降低20%-30%。
分体式结构：外壳采用高性能材料(如LCP)，内部端子使用镀锡铜合金，综合成本降低15%。
2.采购与生产建议
标准化选型：优先选用M12、RJ45等通用接口(如浩亭M12 Pro系列)，缩短交货周期至2-4周。
批量验证：首批订单进行HALT测试(高加速寿命试验)，确保量产一致性(故障率≤0.1%)。
四、组合线路连接器选型流程与验证方法
1.五步选型法
1.需求定义：明确电流、电压、信号类型及环境条件(温湿度、振动)。
2.参数筛选：使用选型工具(如Molex的Connector Specifier)初筛型号。
3.样品测试：验证接触电阻(≤5mΩ)、插拔力(20N-80N)及温升(ΔT≤55K)。
4.环境验证：执行盐雾96h、温度循环(-40℃~125℃, 500次)及机械冲击(50G, 11ms)。
5.量产导入：优化装配工艺(如自动压接设备)，监控CPK≥1.33。
2.常见选型误区与规避
误区1：过度追求高规格导致成本浪费。
解决方案：根据实际工况降额使用(如额定电流的80%作为上限)。
误区2：忽视插拔寿命与维护频次匹配。
解决方案：高频维护场景选择快插式连接器(如苏里格的MC4光伏接头)。
组合线路连接器选型需以场景需求为锚点，综合平衡性能、成本与可靠性。未来趋势指向智能化(集成传感功能)与绿色化(生物基材料应用)。建议工程师优先选择通过IEC 61984、USCAR-2认证的产品，并建立选型数据库(如物料编码与参数映射)，以提升选型效率与系统兼容性。
(注：文中数据源自IEC标准文件、企业技术白皮书及行业实测报告)
