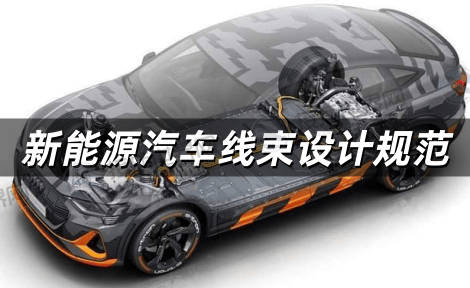

新能源汽车线束设计规范全解析 从材料选型到安全认证的实战指南
本文系统解析新能源汽车线束设计的核心规范，涵盖导体材料、绝缘性能、防护等级及测试要求，结合国际标准(如ISO 6469、GB/T 18384)与行业实践(特斯拉、比亚迪案例)，提供从设计原则到量产落地的全流程技术指南。
一、新能源汽车线束设计核心原则

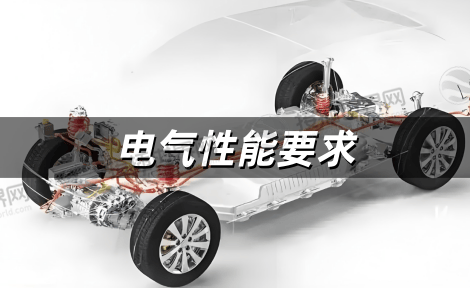

1.电气性能要求
导体材料：优先选用高纯度铜或铜合金(导电率≥98% IACS)，截面积需适配电流负载(如100A电流需≥25mm²导线)。
绝缘材料：耐高温(-40℃~150℃)、阻燃(UL94 V0)、低烟无卤(符合RoHS 3.0)，推荐交联聚乙烯(XLPE)或硅橡胶材质。
耐压等级：高压线束需满足AC 750V耐压(GB/T 18488.1)，绝缘电阻≥100MΩ(DC1000V测试)。

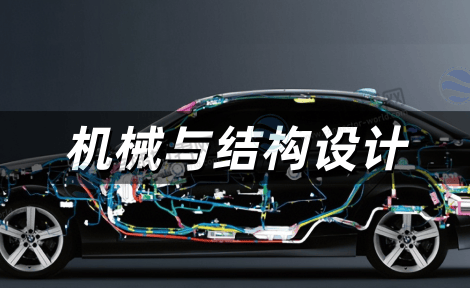

2.机械与结构设计
弯曲半径：静态负载时≥4倍线径，动态负载时≥8倍线径，避免过度弯折导致绝缘层破裂。
固定间距：相邻固定点间距≤400mm，高压连接器出口至首个固定点≤100mm(防止振动松脱)。
二、新能源汽车线束材料选型与工艺要求
1.导体与绝缘材料对比
|
材料类型 |
耐温范围 |
阻燃等级 |
适用场景 |
|
铜导体(H65) |
-40℃~125℃ |
- |
低压信号传输 |
|
硅橡胶绝缘 |
-60℃~200℃ |
UL94 V0 |
发动机舱高压线束 |
|
交联聚乙烯(XLPE) |
-40℃~150℃ |
UL94 V0 |
电池包动力线束 |
2.屏蔽与防护设计
电磁屏蔽：采用镀锡铜丝编织屏蔽层(覆盖率≥90%)或铝管整体屏蔽，降低EMI干扰。
防护等级：高压连接器需满足IP67/IP6K9K(防尘防水)，底盘线束加装波纹管(橙色标识，GB30标准)。
三、新能源汽车线束安全与防护标准
1.高压安全设计
爬电距离：高压端子间≥8mm(DC 1000V)，避免电弧放电。
双重锁止：连接器需配备TPA(二次锁止)结构，保持力≥100N(SAE J1742)。
2.环境适应性测试
|
测试项目 |
标准要求 |
判定依据 |
|
盐雾测试 |
96小时(GB/T 2423.17) |
无锈蚀、功能正常 |
|
温湿度循环 |
-40℃~125℃循环500次 |
绝缘电阻≥100MΩ |
|
振动测试 |
频率10-2000Hz，加速度30m/s² |
接触电阻波动≤1mΩ |
四、新能源汽车线束行业应用与优化案例
1.高压动力线束
场景：连接电池组、电机、充电接口，载流200A-400A，需采用双层绝缘+金属屏蔽结构。
案例：比亚迪刀片电池线束采用液冷散热设计，温升降低20%。
2.模块化设计趋势
优势：简化装配流程(如特斯拉Model Y线束总长度减少1.6km)，维修成本降低40%。
实现方式：分区域预制线束(如驾驶舱、底盘独立模块)，通过标准化接口连接。
五、新能源汽车线束设计未来技术方向
1.轻量化与环保
铝导体替代：减重30%，需解决氧化与压接工艺难题(如APTIV铝线压接专利)。
生物基材料：PLA(聚乳酸)绝缘层，碳足迹减少50%。
2.智能化集成
传感功能：嵌入温度/湿度传感器，实时监控线束状态(如TE Connectivity方案)。
自修复材料：微胶囊技术修复绝缘层细微裂纹(实验室阶段)。
新能源汽车线束设计需兼顾电气性能、机械强度与环境适应性，严格遵循ISO 6469、GB/T 18384等标准。未来，轻量化、智能化与绿色制造将成为主流，建议企业优先布局模块化设计及新型材料研发，以应对高压化与高密度集成的技术挑战。
(注：文中数据源自GB/T 18384、ISO 6469标准文件及特斯拉、比亚迪公开技术资料)
