Thunderbolt接口技术全解析：从协议演进到应用场景的实战指南
本文深度解析Thunderbolt接口的核心技术要点，涵盖协议版本演进(Thunderbolt 3/4)、电气性能、物理设计及行业应用，结合Intel技术标准与行业案例(如苹果MacBook、戴尔XPS)，详解40Gbps传输、双4K显示支持等特性，为工程师与消费者提供选型与开发的实用指南。
一、Thunderbolt协议演进与核心参数
1.版本对比与技术升级
|
版本 |
Thunderbolt 3 |
Thunderbolt 4 |
|
发布时间 |
2015年 |
2020年 |
|
传输速率 |
40Gbps |
40Gbps(最低保障32Gbps) |
|
视频输出 |
单5K/双4K@60Hz |
双4K@60Hz或单8K@30Hz |
|
供电能力 |
100W(USB PD 3.0) |
100W(USB PD 3.0) |
|
PCIe支持 |
PCIe 3.0×4 |
PCIe 3.0×4(强制要求) |
2.协议兼容性
USB4：Thunderbolt 4兼容USB4规范，支持隧道化数据传输(DisplayPort、PCIe、USB 3.2 Gen 2×2)。
DisplayPort 2.0：通过Alt Mode支持8K分辨率，带宽利用率提升至80Gbps(DSC压缩技术)。
相关阅读推荐：
Thunderbolt接口技术全解析：从协议演进到应用场景的实战指南
Thunderbolt接口可以充电吗?充电发热异常功率不达标怎么办?
二、电气性能与物理设计
1.信号完整性设计
差分信号对：每对差分线阻抗控制为85Ω±10%(Intel规范)，支持40Gbps全双工传输。
主动电缆：内置信号增强芯片(如Intel Goshen Ridge)，最长电缆长度达2米(被动电缆仅0.8米)。
2.接口物理特性

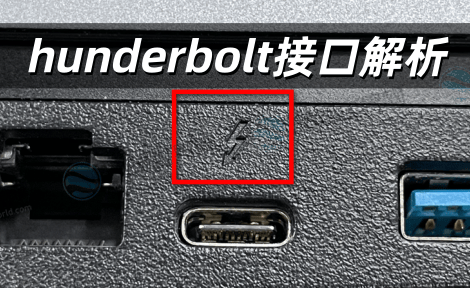

连接器类型：USB-C形态，24针全功能设计(支持正反插)。
引脚定义：
|
功能 |
引脚分配 |
用途 |
|
高速数据 |
TX/RX1-4(4对差分线) |
数据传输(PCIe、USB) |
|
视频输出 |
SBU1/SBU2 |
DisplayPort Alt Mode |
|
电源与接地 |
VBUS/GND |
供电(5-48V，最大100W) |
三、应用场景与行业实践
1.消费电子领域

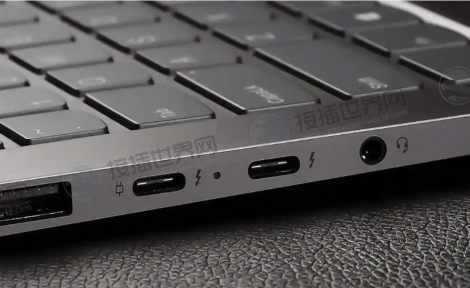

笔记本电脑：苹果MacBook Pro(M1/M2芯片)通过Thunderbolt 4实现多屏扩展与高速外接存储(如三星X5 SSD，读取速度2800MB/s)。

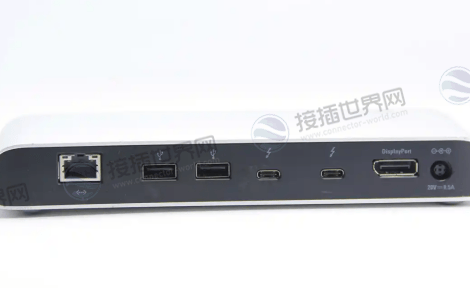

扩展坞：贝尔金Thunderbolt 4 Dock支持双4K输出+85W反向充电，零售价299美元。
2.工业与专业设备
数据采集：NI(National Instruments)的Thunderbolt接口DAQ设备，实现实时高速数据流(采样率1GS/s)。
影视制作：Blackmagic Design的UltraStudio系列通过Thunderbolt连接，支持12K RAW视频实时编辑。
3.兼容性与成本优化
向下兼容：Thunderbolt 4接口兼容USB 3.2/2.0、DisplayPort 1.4等协议。
成本挑战：Thunderbolt芯片(如Intel JHL8440)单价约8-12美元，较普通USB-C控制器高3倍。
四、测试认证与开发要求
1.认证流程
Intel认证：需通过Thunderbolt兼容性测试(TBT3/TBT4 CTS)，包括信号质量、功耗、热插拔等200+测试项。
USB-IF认证：强制通过USB4功能验证(如供电、数据传输稳定性)。
2.关键测试项目
|
测试类型 |
标准要求 |
仪器设备 |
|
眼图测试 |
满足IEEE 802.3bj规范(BER≤1E-12) |
示波器(Keysight DSAX9624Q) |
|
功耗测试 |
待机功耗≤150mW，满载≤7W |
数字电源表(Keithley 2450) |
|
热插拔测试 |
连续插拔1000次，功能无失效 |
自动化插拔机(MCC T-USB系列) |
五、未来趋势与技术挑战
1. 带宽升级
Thunderbolt 5(预测)：基于PCIe 5.0，速率或达80Gbps，支持16K显示(需新型编码技术)。
2.无线化探索
WiGig替代方案：Intel研究60GHz毫米波无线传输，目标速率20Gbps(延迟≤5ms)。
3.生态扩展
ARM平台适配：苹果M系列芯片已验证，未来或扩展至高通/联发科平台。
Thunderbolt接口凭借40Gbps高速传输与多功能集成，已成为高端设备的标配。工程师需重点关注信号完整性设计(如阻抗匹配)与认证成本控制。未来，随着PCIe 5.0普及与无线技术突破，Thunderbolt将进一步拓展其在AI计算、超高清制作等领域的应用边界。
(注：文中数据参考Intel Thunderbolt技术白皮书、USB-IF规范及行业实测案例)
