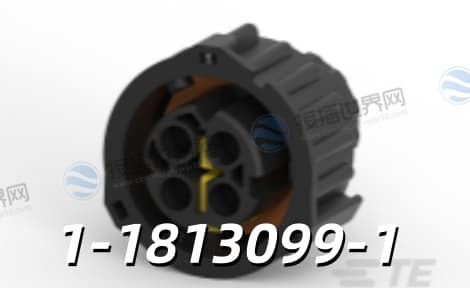

泰科TE 1-1813099-1连接器护套中文参数 现货采购及替代型号指南
泰科TE 1-1813099-1是DIN 72585标准密封圆形连接器的核心组件，采用黑色PBT-GF材质(玻璃纤维增强聚对苯二甲酸丁二醇酯)，支持IP67防护等级与-40℃~120℃工作温度，符合RoHS与ELV认证，其4位母端子护套设计适配7mm中心间距，专为汽车高压振动环境及工业恶劣场景优化，广泛应用于传感器、电磁阀及电源接口。
一、1-1813099-1中文参数解析
【点击查看】1-1813099-1原厂数据手册
相关阅读推荐：
IP67防护等级测试标准全解析 从测试流程到行业应用实战指南
汽车传感器接口设计规范全解析 从电气参数到EMC抗干扰的核心要点
|
参数类别 |
详细指标 |
|
触点配置 |
4位单排母端子护套，间距7mm |
|
电气性能 |
额定电压12V DC(信号传输电路) |
|
防护等级 |
IP67(需搭配专用密封胶套) |
|
温度耐受 |
-40℃~120℃(符合USCAR-2标准) |
|
物理尺寸 |
-40℃~120℃(符合USCAR-2标准) |
|
材质 |
PBT-GF(UL 94 HB阻燃等级) |
|
包装规格 |
箱装(每箱600件) |
二、1-1813099-1典型应用场景

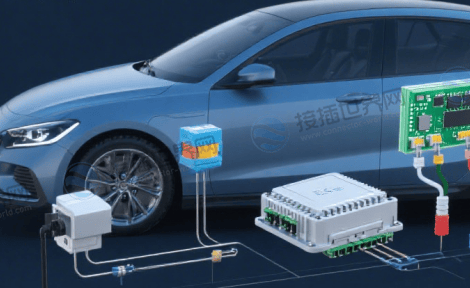

1.汽车电子模块：
传感器接口密封(如发动机舱温度/压力传感器)
ECU控制单元低压信号传输
2.工业设备：
PLC控制器冗余接口防护

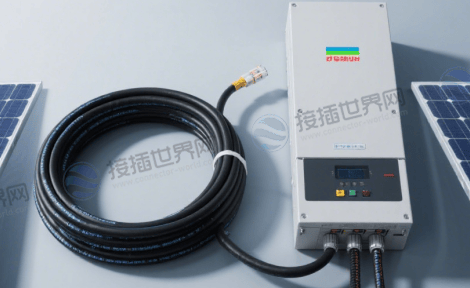

光伏逆变器直流侧线缆管理
三、1-1813099-1替代型号推荐
|
原型号 |
替代型号 |
兼容性说明 |
|
1-1813099-1 |
1-1703494-2 |
同系列扩展方案(需验证触点间距) |
|
Tyco 1546678 |
JST VLP-03V |
日标兼容方案(需调整锁扣结构) |
四、1-1813099-1配套组件与采购
适配组件：
触点：17-13 AWG触点(如909-8116)
密封件：395-7606电线密封胶套
1-1813099-1采购渠道：
上海住歧电子(接插世界网)：现货库存，单价¥3.1175元起，支持当天发货。
1-1813099-1现货采购入口：1-1813099-1现货
五、1-1813099-1问题解答
Q1：IP67防护是否支持长期浸水?
A：支持1米水深浸泡1小时，长期潮湿环境需定期检查密封胶套老化情况。
Q2：PBT材质耐高温性能如何?
A：120℃内性能稳定，长期超温可能导致软化，建议搭配散热设计。
Q3：如何验证产品兼容性?
A：需通过TE选型工具或代理商技术团队确认触点与密封件匹配性。
TE 1-1813099-1凭借IP67防护与工业级耐温性，成为汽车传感器与工业线束的优选方案。建议采购时优先选择上海住歧电子等授权渠道(单价低至¥3.1175元)，高频场景需验证触点镀层兼容性。工业应用需定期维护密封胶套以确保防护性能。
