泰科TE 1393367-1连接器中文参数 _现货采购_配套型号大全

泰科(TE)1393367-1连接器为GET.64系列母端子，适配1.0mm端子片，支持24-22AWG导线，采用铜合金镀锡材质，无倒钩设计，增强导电性与耐腐蚀性。其额定电流6A，工作电压8V(交流/直流)，耐温范围-40℃至+125℃，符合RoHS/ELV环保标准，适用于汽车线对线压接连接。

一、1393367-1中文手册

分类	详情

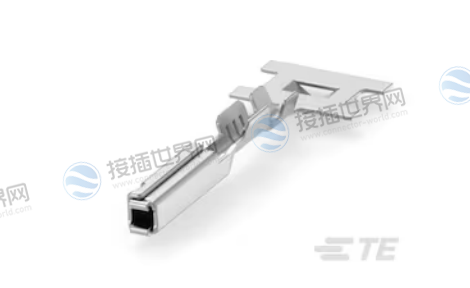

产品图片
插座种类	180°
主要锁定特性	无尖刃主体
可密封	否
导线端子端接区域电镀材料	锡
端子制造	冲压成形
端子大小	.64mm
压接类型	F 型压接
典型额定电流 (A)	9
端子类型	母端
对接公端宽度	1 mm [ .039 in ]
接触面电镀	锡 (Sn)
对接公端厚度	.64 mm [ .025 in ]
线缆端接方法	压接
产品端接到	导线
兼容的绝缘直径范围	1.2 – 1.4 mm [ .043 – .065 in ]
线径 (AWG)	24 – 22
线径 (mm²)	.22 –.35
线径查找 (mm²)	.2,.25,.3
线径查找 (AWG)	22, 23, 24
绝缘选项	非绝缘
工作温度（最大值）	125 °C [ 212 °F ]
工组温度范围	-40 – 125 °C [ -40 – 257 °F ]
与电线基础材料兼容	铜
端子传导	0 – 24 A（低功率）
采购入口	1393367-1现货
产品图纸	1393367-1图纸

二、1393367-1配套型号

型号	产品图
1-1419158-6
2203663-6
1924639-1
1456987-3

更多配套型号：1393367-1配套型号大全

三、1393367-1应用领域

泰科(TE)1393367-1连接器主要应用于汽车电子领域，具体包括汽车线束连接、电气系统布线及电源传输等场景，其设计符合汽车行业的高可靠性要求，适配24-22AWG导线，具备无倒钩结构、镀锡触点和耐高温(-40℃至+125℃)特性，能够满足汽车内部复杂环境下的稳定连接需求。

此外，根据其电气参数(额定电流6A、工作电压500V)和材料特性(铜合金镀锡、尼龙绝缘体)，该端子也可扩展应用于工业设备或消费电子领域，例如需要高电流承载和防潮性能的设备连接。但需注意，应用范围仍以汽车为主，其他领域需结合具体场景验证兼容性。

四、1393367-1常见问题以及解决方案

1. 接触不良或信号中断

原因：端子未完全插入公端子、压接不牢固或端子氧化。

解决：

检查压接工具是否匹配(推荐使用GET系列专用压接工具)。

确保端子与公端子对齐并完全插入，避免偏移。

用酒精清洁氧化触点，必要时更换端子。

2. 过热或烧毁

原因：超载(超过6A额定电流)或散热不良。

解决：

核对电路设计，确保电流在额定范围内。

避免端子周围堆积热量，增加散热空间或使用散热片。

3. 环境适应性问题

原因：潮湿、油污或温度骤变导致绝缘性能下降。

解决：

在高湿/多尘环境中，加装密封胶套或防护罩。

避免端子暴露于腐蚀性液体，定期检查密封性。

4. 插拔力异常

原因：尼龙绝缘体变形或公母端子尺寸偏差。

解决：

检查插拔是否垂直，避免倾斜导致卡滞。

更换变形的端子，确认公端子型号匹配(GET.64系列)。

5. 端子脱落

原因：无倒钩设计导致振动环境下易松动。

解决：

在振动场景中使用卡扣固定或二次绑扎。

确保插接后端子完全进入公端子腔体。

注意事项：

严格遵循泰科提供的安装手册，避免手工过度弯折端子。

定期维护检查，尤其在汽车等高可靠性场景中。

若问题持续，建议联系泰科技术支持或更换原厂端子。
