泰科TE 1438299-4连接器中文手册_原厂现货采购_配套型号指南

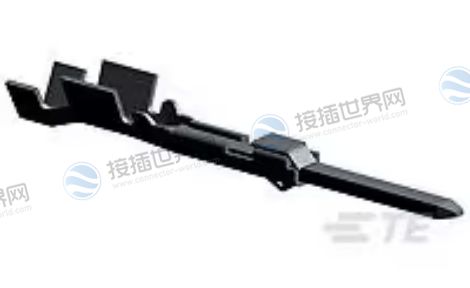

泰科1438299-4是一款低功率公端连接器，支持20-18 AWG铜导线(0.5-0.75mm²)，压接类型为F型，端子尺寸1mm×0.64mm，额定电流11A。其导线端子端接区采用金电镀，接触面为锡电镀，兼容1.4-2.06mm绝缘层直径，公端长度24.45mm，非密封设计，符合SAE/USCAR-2、USCAR-21标准，适用于汽车电子、工业设备等干燥环境，支持0-24A低功率传导。卷盘封装(11000件/卷)，冲压成形工艺确保高可靠性，适合批量生产及自动化装配。
一、1438299-4中文参数手册
| 分类 | 详情 |
|---|---|
| 产品图 |
 |
| 产品型号 |
1438299-4 |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 端子密封类型 | 非密封 |
| 导线端子端接区域电镀材料 | 金 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 11 |
| 端子类型 | 公端 |
| 对接公端宽度 | 1 mm [ .039 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .64 mm [ .025 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 1.4 – 2.06 mm [ .055 –.081 in ] |
| 线径 (AWG) | 20 – 18 |
| 线径 (mm²) | .5 –.75 |
| 线径查找 (mm²) | .5,.6,.75 |
| 线径查找 (AWG) | 18, 19, 20 |
| 公端长度 | 24.45 mm [ .96 in ] |
| 绝缘选项 | 非绝缘 |
| 与电线基础材料兼容 | 铜 |
| 与机构/标准产品兼容 | SAE/USCAR - 2, USCAR - 21 |
| 封装数量 | 11000 |
| 封装方法 | Reel |
| 端子传导 | 0 – 24 A（低功率） |
| 采购渠道 |
1438299-4现货 |
| 数据手册 |
1438299-4原厂数据手册.PDF |
二、1438299-4配套型号
| 配套型号 | 产品图 |
|
1393366-1 |
 |
|
1411367-1 |
 |
| 更多配套型号 |
1438299-4配套型号大全 |
三、1438299-4适用领域
泰科1438299-4是一款中低功率公端连接器，凭借金电镀端子与F型压接工艺，适配更粗线径(20-18 AWG，0.5-0.75mm²)，额定电流11A，适用于以下场景：
1. 汽车电子：符合SAE/USCAR-2、USCAR-21标准，用于车载电机控制(如电动窗、座椅调节)、照明系统及传感器信号传输，兼容干燥环境下的线束连接。
2. 工业自动化：适配PLC控制柜、机器人关节驱动等中等功率电路，非密封设计适合洁净车间或温控生产线，冲压成形端子确保长期插拔稳定性。
3. 消费电子：如家电电源模块、充电桩接口，支持1.4-2.06mm绝缘层导线，简化大电流(0-24A)场景的组装流程，卷盘封装(11000件/卷)提升产线效率。
4. 医疗设备：用于精密仪器的电源分配或信号传输，金电镀端子端接区增强抗氧化性，延长高精度电路的使用寿命。
核心优势：
高电流承载：11A额定电流+0.75mm²线径支持，适用于中功率负载。
标准兼容性：适配汽车与工业主流标准，降低设计适配成本。
高效生产：压接工艺与卷盘封装优化批量安装，减少停机时间。
四、1438299-4常见问题以及解决方案
1. 问题：接触电阻异常或信号衰减
原因：金电镀端子端接区氧化、锡接触面污染，或导线压接不牢固(F型压接未完全成型)。
解决方案：
定期清洁接触面，使用无水酒精擦拭氧化区域;避免在腐蚀性环境中长期暴露。
确保压接工具参数匹配20-18 AWG线径，压接后目测检查端子与导线贴合度，必要时返工。
2. 问题：插拔力过大或端子卡滞
原因：公端尺寸偏差(1mm宽度×0.64mm厚度)导致对接不匹配，或非密封设计积聚灰尘。
解决方案：
检查母端兼容性，优先选用USCAR-21标准对插件;定期清理端子槽位异物。
使用润滑剂辅助插拔，避免暴力操作;若端子变形需更换新件。
3. 问题：潮湿环境下的绝缘失效
原因：非密封设计导致水分渗入，影响锡接触面导电性及绝缘层(1.4-2.06mm兼容范围)。
解决方案：
外加防水胶套或热缩管增强防护;在湿度>90%场景中缩短维护周期。
定期检测绝缘电阻(应≥数百兆欧)，不合格部件立即更换。
4. 问题：过载温升引发安全隐患
原因：实际电流超过额定值(11A)，或环境温度接近上限(125℃)。
解决方案：
严格按额定电流使用，避免长时间满载运行;高负载场景改用更高规格连接器。
监测工作温度，确保环境温度+温升≤125℃，必要时增加散热设计。
5. 问题：批量生产压接一致性差
原因：卷盘封装(11000件/卷)导致压接设备参数偏移，或线径超出0.5-0.75mm²范围。
解决方案：
定期校准压接机，确保冲压深度与压力符合F型压接标准。
分批次抽检端子压接质量，不合格品返工或报废。
注意事项：
兼容SAE/USCAR标准，但需避免混用非标母端，防止机械损伤。
金电镀端子端接区可提升抗氧化性，但长期暴露于硫化环境仍需额外防护。
