泰科1534101-1是一款专为信号传输设计的矩形母端连接器，采用16位2行布局，支持12/24VDC标称电压架构，最大电流承载能力为7.5A，适用于工业控制、自动化设备等场景。其180°出线设计优化了电缆走线空间，黑色PBT GF外壳具备高机械强度与耐高温特性(-40至120℃)，并通过UL 94HB阻燃认证，确保电气安全。端子间距2.5mm，中心线间距4.24mm，适配紧凑型设备布局需求，尺寸为16.2mm(宽)×6.8mm(高)，兼容自由悬挂式电缆安装。连接器采用极化接合对准技术，确保端子精准定位，但需外力辅助保证连接器位置稳定性。母端端子尺寸0.63mm，与公端宽度匹配，支持应力消除设计，可维修性强，但需注意维护时避免因未锁定导致的意外断开。该产品适用于线到板连接，兼具轻量化与高可靠性，满足宽温环境下的信号传输需求。
一、1534101-1中文手册
| 分类 | 详情 |
|---|---|

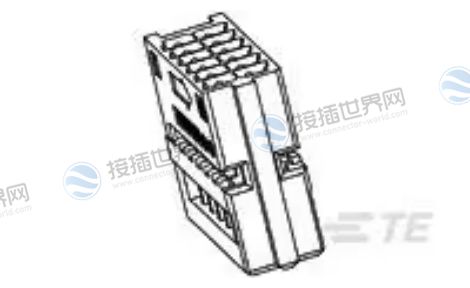

| 产品图 |
 |
|
产品型号 |
1534101-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 主要锁定特性 | 端子上 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 16 |
| 行数 | 2 |
| 工作电压 (VDC) | 12 |
| 标称电压架构 (V) | 12, 24 |
| 出线角度 | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | 中性 |
| 端子类型 | 母端 |
| 端子大小 | .63mm |
| 对接公端宽度 | .63 mm [ .025 in ] |
| 端子额定电流（最大值） (A) | 7.5 |
| 接合对准 | 带有 |
| 接合对准类型 | 极化 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT GF |
| 中心线（间距） | 2.5 mm [ .098 in ] |
| 连接器高度 | 6.8 mm [ .268 in ] |
| 产品宽度 | 16.2 mm [ .638 in ] |
| 行间距 | 4.24 mm [ .167 in ] |
| 工作温度（最大值） | 120 °C [ 248 °F ] |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94HB |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
|
采购入口 |
1534101-1现货 |
| 原厂手册 |
1534101-1数据手册.PDF |
二、1534101-1配套型号
配套型号
产品图
1-1534097-1
5-963715-6
5-963715-5
5-963715-1
更多配套型号
1534101-1配套型号大全
三、1534101-1适用领域
泰科1534101-1连接器凭借其紧凑设计与可靠性能，广泛应用于以下领域：
1. 工业自动化与控制设备：16位2行高密度布局(中心线间距2.5mm)适配PLC、传感器及机床的信号传输需求，180°出线角度优化设备内部布线，耐高温(-40~120℃)特性可应对工厂环境温差。
2. 汽车电子：PBT GF阻燃外壳(UL 94HB认证)满足车载电气防火标准，7.5A额定电流支持车载控制模块、仪表盘信号传输，自由悬挂安装适配车辆线束布局。
3. 医疗设备：低电压(12/24VDC)与精准极化对准设计保障医疗仪器信号稳定性，紧凑尺寸(16.2mm宽×6.8mm高)适配空间受限的医疗设备内部连接。
4. 通信系统：信号专用电路设计(Signal Application)适用于路由器、基站等设备的低功率信号交互，可维修性便于维护升级。
5. 机器人与机器人手臂：抗振动应力消除结构及自由悬挂安装方式，适配机器人动态运动场景下的电缆连接需求。
该连接器通过高可靠性设计(如极化端子、宽温域)与灵活安装方式，成为工业、交通、医疗等多领域信号连接的优选方案。
四、1534101-1常见问题与解决方案
泰科1534101-1连接器在使用中可能面临以下常见问题及对应解决方案：
1. 端子接触不良或氧化
- 问题：母端子与公端接触面长期使用后易氧化或积灰，导致接触电阻升高，影响信号传输稳定性。
- 解决方案：定期清洁端子表面，使用防氧化润滑剂(如硅脂)涂抹接触点;避免在高湿度或腐蚀性环境中使用，必要时加装密封护套(尽管该型号“可密封否”，但可通过外部防护措施弥补)。
2. 安装稳定性不足
- 问题：自由悬挂式电缆安装可能导致连接器因振动或外力拉扯发生位移，影响连接可靠性。
- 解决方案：在电缆固定点增加扎带或卡扣，确保连接器与设备框架稳固连接;避免频繁弯折电缆，保持180°出线角度设计的自然弧度。
3. 高温环境下的性能衰减
- 问题：PBT GF外壳在长期高温(接近120℃)下可能轻微变形，导致端子对准偏差。
- 解决方案：优化散热设计，如增加通风空间或使用导热材料隔离热源;避免将连接器置于高温部件附近，确保环境温度符合-40~120℃范围。
4. 插拔操作不当导致的机械损伤
- 问题：未按极化对准要求强行插拔，可能损坏端子或外壳，降低机械寿命。
- 解决方案：严格遵循极化对准标识进行插拔，操作时施加均匀力度;定期检查端子是否变形，及时更换受损部件。
5. 潮湿环境引发的绝缘故障
- 问题：未密封设计在潮湿环境中可能因冷凝水渗入导致绝缘电阻下降，甚至短路。
- 解决方案：在湿度较高的场景中，使用防水胶带或热缩管对连接器接口进行二次密封;定期检测绝缘电阻，确保符合数百兆欧级标准。
6. 过载导致的端子发热
- 问题：超过7.5A额定电流时，端子温升可能加速材料老化，甚至引发安全风险。
- 解决方案：严格按标称电压(12/24VDC)和电流设计电路，避免长时间超负荷运行;安装时预留足够的散热空间。
