泰科TE 1612268-1连接器中文手册_现货采购_配套型号指南
泰科1612268-1是一款矩形线对线连接器，采用32位公端子设计，分2行排列，具有180°出线角度和土黄色PBT外壳，支持-30至105℃宽温工作范围。其端子间距2.2mm，对接宽度0.64mm，配备接合对准与极化结构确保精准连接，符合UL 94HB阻燃标准。产品尺寸紧凑（长33.9mm×宽40.6mm×高15.1mm），适用于信号传输场景，支持电缆自由悬挂安装但无应力消除功能，具备可维修性，工作电压12VDC，满足汽车电子与工业设备线束系统的可靠连接需求。
一、1612268-1中文手册
| 分类 | 详情 |
|---|---|

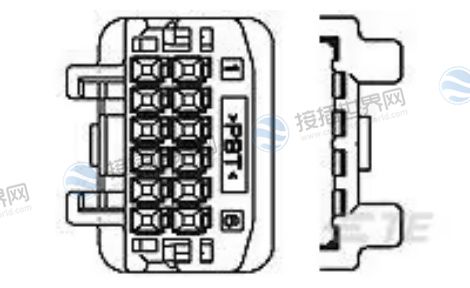

| 产品图 |
 |
| 产品型号 |
1612268-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 主要锁定特性 | 端子上 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 32 |
| 行数 | 2 |
| 工作电压 (VDC) | 12 |
| 标称电压架构 (V) | 12 |
| 出线角度 | 180° |
| 主要产品颜色 | 土黄色 |
| 端子类型 | 公端 |
| 端子大小 | .64mm |
| 对接公端宽度 | .64 mm [ .025 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 极化 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT |
| 中心线（间距） | 2.2 mm [ .087 in ] |
| 连接器高度 | 15.1 mm [ .594 in ] |
| 产品长度 | 33.9 mm [ 1.335 in ] |
| 产品宽度 | 40.6 mm [ 1.598 in ] |
| 行间距 (mm) | 4, 8.8, 11.75 |
| 行间距 (in) | .157,.346,.463 |
| 工作温度（最大值） | 105 °C [ 221 °F ] |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94HB |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
| 采购入口 |
1612268-1现货 |
| 原厂手册 |
1612268-1数据手册.PDF（暂无） |
二、1612268-1配套型号
配套型号
产品图
1674742-1
1318747-1
更多配套型号查询
1612268-1配套型号大全
三、1612268-1适用领域
泰科1612268-1连接器适用于多个对可靠性、环境耐受性和紧凑设计有高要求的领域。以下是其适用领域的分析：
1. 汽车电子系统
矩形结构与机械稳定性：适用于汽车线束中的传感器、控制模块(如ECU、ABS系统)连接，耐振动和冲击。
宽温范围(-30℃至105℃)：满足发动机舱、底盘等极端环境温度需求。
低压信号传输(12VDC)：适配车载电子设备的电源与信号电路。
PBT材质与UL 94HB阻燃性：符合汽车行业对材料耐热性和安全性的标准。
2. 工业自动化与控制设备
32位高密度接点：适用于PLC(可编程逻辑控制器)、工业机器人中的多信号传输(如传感器、执行器控制)。
线到线连接设计：便于设备内部模块间的快速接线与维护。
耐温与防护性能：适用于工厂车间的高温、粉尘环境，保障长期运行稳定性。
3. 新能源与电力设备
低压架构(12VDC)：适配太阳能逆变器、储能系统(如电池管理系统BMS)中的监控与通信电路。
宽工作温度范围：适用于户外光伏电站、充电桩等暴露在极端气候下的设备。
紧凑尺寸(高度15.1mm×宽度40.6mm)：适合紧凑型电力模块设计，节省安装空间。
4. 通信与网络设备
信号电路专用：适用于路由器、交换机等设备的信号传输，保障数据稳定性。
180°出线角度：优化线缆布局，便于设备内部走线管理。
极化与对接对准设计：防止误插，提升装配可靠性。
5. 家电与消费电子
阻燃性与耐高温：符合家电(如空调、洗衣机)内部控制板的防火安全要求。
可维修性设计：便于售后更换模块，降低维护成本。
该连接器综合了电气性能、环境耐受性与机械可靠性，适用于对连接稳定性与耐用性要求严苛的场景，尤其在汽车、工业与新能源领域表现突出。
四、1612268-1常见问题与解决方案
1. 安装与机械性能问题
问题1： 电缆安装时缺乏应力消除机制(资料中“应力消除不带”)。
解决方案： 使用电缆夹或固定支架，避免因电缆拉扯导致端子松动或损坏。
问题2： 插拔力与机械寿命担忧(未明确插拔次数)。
解决方案：
遵循规范操作，避免频繁插拔(建议不超过500次循环)。
定期检查接触电阻(应≤10mΩ)，确保连接稳定性。
2. 环境适应性问题
问题1： 工作温度范围(-30~105℃)，极端环境下的可靠性。
解决方案：
高温场景(如发动机舱)减少电流负载，避免因温升超限(105℃)。
低温(-30℃)应用前，确认PBT外壳韧性，防止冷脆断裂。
问题2： 无密封性，潮湿或灰尘环境可能影响绝缘。
解决方案：
使用防水胶带或防护罩，避免直接暴露于恶劣环境。
定期清洁触点，防止腐蚀(推荐每季度维护)。
3. 电气性能与安全性问题
问题1： 标称电压12VDC，过压风险。
解决方案：
在电路中增加TVS管或压敏电阻，吸收瞬态过压。
避免与高压线束混用，确保系统电压匹配。
问题2： UL阻燃等级仅为94HB，防火性能有限。
解决方案：
安装于远离火源区域，或选用阻燃材料包裹。
若应用于高防火场景，需评估替代型号(如UL 94V-0等级产品)。
4. 连接与维护问题
问题1： 32位端子接线复杂，易出错。
解决方案：
采用颜色标记或编号系统，确保接线顺序正确。
使用专用压接工具，确保端子与导线牢固连接(推荐压接力≥2kg)。
问题2： 无锁定特性，可能因震动导致脱落。
解决方案：
在对接端设计二次固定结构(如卡扣或螺丝)。
应用于振动场景时，定期紧固检查(建议每月一次)。
泰科1612268-1连接器适用于中低压信号传输，需重点关注应力防护、环境密封及端子接线规范性。通过合理设计安装结构、加强维护监测，可确保其在工业、汽车等场景的长期可靠性。
