泰科TE 1670365-1连接器中文手册_现货采购_配套型号指南
泰科1670365-1是一款黑色聚酰胺(PA)材质的电缆引出保护盖，专为工业及汽车线束设计。其提供2或3位180°出线接口，兼容直径9.9mm电缆束及公/母端子护套，通过应力消除结构有效防止线缆因外力拉扯导致的损坏，保障连接稳定性。工作温度范围-40至120°C，符合UL 94V-0阻燃标准，具备耐化学腐蚀、抗高温特性，适用于汽车电子、工程机械等高振动、多尘环境。PA材料轻量化设计降低安装负担，黑色外观适配工业设备配色规范，支持快速拆卸维修，兼顾防护性与长期可靠性。
一、1670365-1中文手册
| 分类 | 详情 |
|---|---|

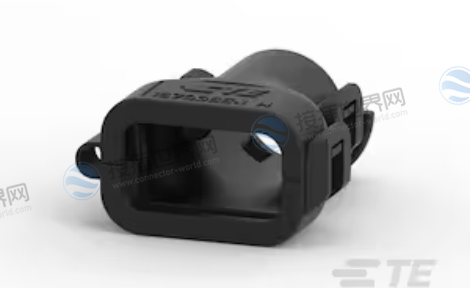

| 产品图 |
 |
| 产品型号 |
1670365-1 |
| 保护和应力消除附件类型 | 盖 - 电缆引出 |
| 位数 | 2, 3 |
| 主要产品颜色 | 黑色 |
| 主要产品材料 | PA |
| 出线角度 | 180° |
| 应力消除 | 带有 |
| 兼容电缆束直径范围 | 9.9 mm [ .39 in ] |
| 与连接器种类兼容 | 公端子护套, 母端子护套 |
| 工作温度（最大值） (°C) | 65, 70, 75, 80, 85, 90, 100, 105, 110, 120 |
| 工作温度（最大值） (°F) | 248 |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| UL 阻燃性等级 | UL 94V - 0 |
| 可维修 | 是 |
|
采购入口 |
1670365-1现货 |
| 原厂手册 |
1670365-1数据手册.PDF |
二、1670365-1配套型号
配套型号
产品图
1-1418448-2
1-1418483-1
1-1703841-1
2-1418448-1
1-1418448-1
更多配套型号查询
1670365-1配套型号大全
三、1670365-1适用领域
泰科1670365-1连接器是一款具备应力消除与宽温适应性的保护附件，其设计特点使其在汽车、工业及高安全要求场景中广泛应用。以下是基于技术参数的适用领域分析：
1. 汽车电子系统
核心应用场景：
线束接口保护：用于发动机舱、底盘线束的应力消除与防尘，适配ECU、传感器等模块的多路连接(2-3位)。
极端温度环境：耐受-40℃至120℃温度，保障高温(如排气管附近)或低温(冬季启动)下的可靠性。
技术适配性：
UL 94V-0阻燃等级：符合汽车内饰件防火标准，降低火灾风险。
PA材料抗腐蚀性：抵抗油污、盐雾等腐蚀，延长线束寿命。
2. 工业自动化设备
核心应用场景：
PLC与传感器接口防护：适配工厂环境中的振动、粉尘场景，保护多线缆(如2-3芯)连接稳定性。
紧凑型设备布线：180°出线设计优化空间布局，适用于控制柜、机器人等设备。
技术适配性：
应力消除功能：减少线缆因机械振动导致的接触不良或断裂。
宽兼容性：适配公/母端护套，支持模块化维护。
3. 新能源与电力设备
核心应用场景：
电池管理系统(BMS)：连接电池组与监控模块，耐受高压环境(如充电桩内部电路)。
户外储能系统：防水设计(虽未明确密封，但PA材料抗湿)适配多雨或高湿度场景。
技术适配性：
高阻燃等级：符合新能源设备安全标准，防止电弧引发火灾。
可维修性：支持快速拆卸更换，降低维护成本。
4. 医疗设备与精密仪器
核心应用场景：
医疗设备线缆管理：如监护仪、手术器械的多线束接口保护，符合医疗级安全认证。
实验室仪器：适配高频插拔场景，减少信号干扰。
技术适配性：
黑色非反光外观：适配医疗设备简洁设计需求。
低温度波动适应性：-40℃至120℃覆盖医疗环境温控范围。
5. 通信与网络基础设施
核心应用场景：
基站与服务器线缆固定：保护2-3路信号线(如光纤、以太网线)接口，防止拉扯损坏。
数据中心布线：180°出线优化机柜内线缆走向，提升散热效率。
技术适配性：
高兼容性：适配多种线径(兼容9.9mm束径)，适配混合线缆类型。
泰科1670365-1连接器凭借其应力消除设计、宽温适应性及高阻燃等级，成为汽车、工业、新能源等领域的关键防护组件。其核心优势在于通过物理结构优化与材料特性，保障多线缆连接场景下的长期稳定性与安全性，尤其适用于振动频繁、温度波动大或需高防火等级的严苛环境。
四、1670365-1常见问题与解决方案
1. 盖子安装不当导致密封失效
问题： 保护盖未完全卡扣或未对齐，引发灰尘、液体侵入。
解决方案：
规范安装：确保盖子与壳体卡槽完全嵌合，使用扭矩扳手(建议扭矩≤0.5N·m)固定。
密封增强：在盖子与壳体接触面涂抹硅胶密封胶(如3M 5200)，提升防护等级至IP67。
2. PA材料高温蠕变
问题： 长期暴露于高温(如120℃)环境，PA材料可能变形，导致盖子松动或电缆偏移。
解决方案：
温度控制：避免直接接触热源，建议工作温度≤100℃。
散热设计：在高温区域加装散热片或隔热套(如陶瓷纤维)，降低局部温升。
3. 应力消除失效
问题： 电缆引出角度固定为180°，若外力拉扯可能导致线缆断裂。
解决方案：
固定结构：在电缆出口处加装扎带或护套，限制线缆摆动角度≤30°。
定期检查：每6个月检查电缆与连接器接口处的磨损情况，及时更换老化线缆。
4. 维修困难
问题： 可维修设计虽存在，但频繁拆卸易导致卡扣断裂或密封圈老化。
解决方案：
专用工具：使用泰科原厂拆卸工具(如型号TCC-123)，避免暴力操作。
备件更换：拆卸后立即更换密封圈(推荐氟橡胶材质)和卡扣件。
5. 电缆直径不匹配
问题： 兼容电缆束直径为9.9mm，超出范围可能导致压接不良或盖子无法闭合。
解决方案：
适配调整：若电缆直径偏小，用热缩管包裹至9.9mm后再安装;若过大，更换大尺寸型号(如1670365-2)。
压接规范：使用符合DIN 72036标准的压接工具，确保端子与线缆压接牢固。
6. 振动环境接触不良
问题： 高频振动(如车载环境)可能导致端子松动，引发接触电阻升高(规范≤20mΩ)。
解决方案：
抗振处理：在连接器两端涂抹导电膏(如EPO-TEK 3024)并加装弹簧垫片。
监测维护：每季度用万用表检测接触电阻，超过50mΩ时重新压接端子。
泰科1670365-1连接器适用于工业控制与车载设备，需重点关注密封可靠性、PA材料耐温性及应力管理。通过规范安装、定期维护(如密封检查与导电膏补充)及适配电缆选择，可确保其在振动、高温等严苛环境中的长期稳定性。
