泰科TE 1674311-7连接器中文手册_现货采购_配套型号指南
泰科1674311-7是一款无尖刃母端子连接器，采用冲压成型工艺，适配20-22AWG(0.35-0.56mm²)铜导线，F型压接设计，电镀锡接触面增强导电性。非绝缘结构，工作温度-30℃至105℃，支持0-24A低功率传输，适用于工业设备、电子电路等场景。兼容公端对接，0.64mm公差设计确保精准配对，宽温域及耐用性满足严苛环境需求。
一、1674311-7中文手册
| 分类 | 详情 |
|---|---|

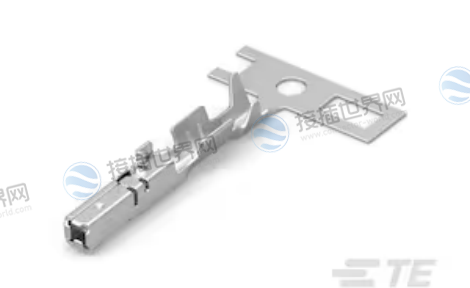

| 产品图 |
 |
| 产品型号 |
1674311-7 |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 端子制造 | 冲压成形 |
| 端子大小 | .64mm |
| 压接类型 | F 型压接 |
| 端子类型 | 母端 |
| 对接公端宽度 | .64 mm [ .025 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .64 mm [ .025 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 线径 (AWG) | 22 – 20 |
| 线径 (mm²) | .35 –.56 |
| 线径查找 (mm²) | .35,.4,.5 |
| 线径查找 (AWG) | 20, 21, 22 |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） (°C) | 80, 85, 90, 100, 105 |
| 工作温度（最大值） (°F) | 212 |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 与电线基础材料兼容 | 铜 |
| 端子传导 | 0 – 24 A（低功率） |
|
采购入口 |
1674311-7现货 |
| 原厂手册 |
1674311-7数据手册.PDF（暂无） |
二、1674311-7配套型号
配套型号
产品图
1827487-1
2237147-1
2237069-1
更多配套型号查询
1674311-7配套型号大全（暂无）
三、1674311-7适用领域
1. 工业自动化设备
F型压接端子提供高可靠性连接(接触电阻0.5-1.0mΩ)，适配-30°C至105°C宽温环境，满足PLC、传感器等设备在振动和高温场景下的稳定运行需求。
2. 消费电子与家用电器
22-20AWG线径(0.35-0.56mm²)支持低功率信号传输(0-24A)，适用于电视、空调等家电内部布线，非绝缘设计降低安装复杂度。
3. 通信与数据传输系统
兼容铜导线压接，适配22AWG网线(如工业以太网场景)，电镀锡层保障信号完整性，但需注意插拔次数限制(镀锡层易氧化)。
4. 汽车电子模块
可维修特性便于ECU、仪表盘等部件维护，耐温-30°C至105°C覆盖车载环境温度波动，适用于低电流控制信号连接。
5. 安防监控设备
防尘防水设计(非绝缘选项可选配密封套管)，适配摄像头、传感器等户外设备，在潮湿或多尘环境中保障连接稳定性。
四、1674311-7常见问题与解决方案
1. 振动导致接触不良
问题：无尖刃主体设计缺乏自锁结构，振动环境下易松动或接触点偏移(如工业设备、车载场景)。
解决：加装固定支架或使用应力消除附件(如泰科1670866-1的兼容护套)，或选择抗振连接器(如凌科DH系列螺旋卡扣设计)。
2. 锡镀层氧化与磨损
问题：锡镀层在振动中易产生微动磨损和氧化(ECR升高)，导致接触电阻波动(需维持低阻状态)。
解决：更换镀金/镀银端子型号，或定期清洁接触面并涂抹导电膏。
3. 线径与电流匹配风险
问题：标注线径22-20 AWG(0.35-0.56 mm²)，但22 AWG铜线最大载流仅1.46A(24V)，实际使用中易过载发热。
解决：严格按线径选型(如20 AWG对应24A)，避免超负荷运行。
4. 高温环境加速材料老化
问题：工作温度上限105°C，长期暴露于高温可能使锡镀层脱落或铜端子氧化。
解决：控制环境温度或改用耐高温镀层(如镍底镀金)，并定期检查接触电阻。
5. 密封性不足引发湿气侵蚀
问题：未明确标注防水等级，潮湿环境易导致铜氧化或镀层腐蚀。
解决：加装密封套(如IP67防护型护套)，或在连接器接口处涂抹硅胶密封胶。
6. 无锁定结构安装不稳固
问题：无尖刃主体易在插拔或外力作用下脱落，影响系统稳定性。
解决：采用外部固定方式(如螺钉锁紧支架)，或更换带自锁卡扣的连接器(如Amass LC系列)。
