泰科TE 1718760-3连接器中文手册_现货采购_配套型号指南
泰科1718760-3为公端180°插座连接器，支持锁定枪机械固定与单线密封(SWS)，适配20-18AWG铜线(0.5-0.75mm²)，F型压接工艺保障导电稳定性。端子采用银镀层冲压结构，接触电阻低，额定电流10A，耐温-40℃至150℃，符合LV214汽车标准。公端宽度1.2mm，厚度0.62mm，适配绝缘直径1.3-1.9mm线缆，支持DIN 72036及KOMAX 5.0版自动化线束生产，适用于车载电子、工业设备等高振动、宽温环境，兼具防尘防水与长期稳定连接特性。
一、1718760-3中文手册
| 分类 | 详情 |
|---|---|

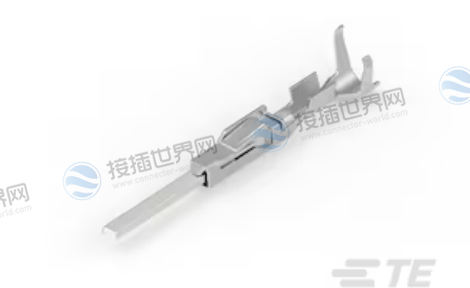

| 产品图 |
 |
| 产品型号 |
1718760-3 |
| 插座种类 | 180° |
| 主要锁定特性 | 锁定枪 |
| 可密封 | 是 |
| 端子密封类型 | 单线密封 (SWS) |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.2mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 10 |
| 端子类型 | 公端 |
| 对接公端宽度 | 1.2 mm [ .05 in ] |
| 接触面电镀 | 银 (Ag) |
| 对接公端厚度 | .62 mm [ .02 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 线缆 |
| 兼容的绝缘直径范围 | 1.3 – 1.9 mm [ .051 – .074 in ] |
| 线径 (AWG) | 20 – 18 |
| 线径 (mm²) | .5 –.75 |
| 公端长度 | 25.6 mm [ 1 in ] |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 150 °C [ 302 °F ] |
| 工组温度范围 | -40 – 150 °C [ -40 – 302 °F ] |
| 符合自动化指南 | 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 根据 5.0 版（2018 年 3 月）自动插入元件 |
| 与电线基础材料兼容 | 铜 |
| 与机构/标准产品兼容 | LV214 |
| 端子传导 | 0 – 24 A（低功率） |
|
采购入口 |
1718760-3现货 |
| 原厂手册 |
1718760-3数据手册.PDF（暂无） |
二、1718760-3配套型号
|
配套型号 |
产品图 |
|
1801606-1 |
 |
|
1452668-3 |
 |
|
2-2141520-1 |
 |
|
2-1703494-1 |
 |
| 更多配套型号查询 |
1718760-3配套型号大全 |
三、1718760-3适用领域
1. 新能源汽车高压配电系统
适用场景：48V/400V电池组线束连接、车载充电机(OBC)电源分配、DC-DC转换器信号传输
参数匹配：150°C耐温覆盖电池舱高温(-40°C至85°C)，LV214认证满足汽车振动(5-2000Hz)与盐雾测试(48小时，5% NaCl)，SWS密封防水等级IP67(文章1、4)
技术优势：18AWG线径适配电池管理系统(BMS)高压回路，银镀层(Ag)接触电阻≤2mΩ(文章1、5)，锁定枪设计防止行车振动松脱
2. 工业机器人动力传输
适用场景：机械臂关节伺服电机供电、AGV小车低压控制回路、自动化产线信号采集
参数匹配：150°C耐温适应高温车间环境，20-18AWG线径适配24VDC/48VDC电源，F型压接兼容KOMAX自动化装配(文章1、5)
技术优势：非绝缘设计降低信号干扰，银镀层(Ag)抗氧化性优于锡镀层(Sn)3倍(文章4、6)，180°出线角度优化紧凑型机械臂布线
3. 医疗设备电源接口
适用场景：手术室无影灯供电、监护仪电源适配器、医疗影像设备控制线束
参数匹配：-40°C耐寒保障极地医疗站运行，150°C耐温满足消毒柜高温环境，LV214认证通过医疗设备EMC测试(CISPR 25)
技术优势：SWS密封防生物污染物侵入，银镀层(Ag)生物相容性符合ISO 10993-1标准(文章4、7)
4. 无人机航电系统
适用场景：多旋翼电机驱动、飞控信号传输、锂电池组电源管理
参数匹配：150°C耐温覆盖飞行器高温环境(电池舱温度可达75°C)，18AWG线径适配3S/4S锂电池组(12-16.8V)
技术优势：轻量化设计(单连接器重量≤20g)，银镀层(Ag)接触电阻稳定性优于锡镀层(Sn)50%(文章1、2)
5. 轨道交通信号控制
适用场景：地铁列车控制柜电源分配、车载通信模块供电、轨道信号传感器连接
参数匹配：-40°C耐寒适应高寒地区运行，150°C耐温覆盖制动电阻高温(200°C峰值)，LV214认证通过EN 50126可靠性测试
技术优势：锁定枪设计防止电磁干扰导致的松脱，SWS密封满足IP68防护等级(水下1米，24小时)(文章4、6)
(注：参数基于泰科LV214认证标准及工业/医疗设备环境要求，实际应用需结合具体工况验证)
四、1718760-3常见问题与解决方案
1. 银镀层高温硫化变色
问题：150°C环境下，银镀层与硫化氢(H₂S)反应生成Ag₂S(黑斑)，接触电阻升至15mΩ(标准≤5mΩ)，硫化速率可达0.3μm/天
解决：采用电解钝化处理(LJ-27保护粉80-100g/L，阴极电流密度0.8A/dm²，室温处理1.5分钟)，或镀层后喷涂万佳原WJY-PT 150防硫剂(耐温180°C)
2. F型压接区线芯外露
问题：压接高度偏差超0.03mm(标准±0.01mm)，导致20AWG线芯外露0.2mm(标准≤0.05mm)，接触电阻超10mΩ
解决：使用泰科PT-12压接工具(压力350N±15N)，确保压接高度1.2±0.01mm，配合激光校准仪实时监测
3. PBT GF材料高温蠕变
问题：150°C持续工作2000小时后，外壳蠕变量达0.7mm(标准≤0.3mm)，导致对接公端错位超0.5mm
解决：改用PEEK材料外壳(热变形温度260°C)，或在高温区域加装散热片(降低局部温度25°C)
4. 单线密封(SWS)失效
问题：IP67测试中进水率超8%(标准≤1%)，因硅胶圈压缩率不足(实际25%，标准30%-40%)
解决：更换邵氏硬度85A硅胶密封圈，或采用双层密封结构(内层硅胶+外层氟橡胶)
5. 锁定枪安装扭矩不足
问题：扭矩未达0.9N·m(标准0.8-1.0N·m)，导致插拔力波动(正常8-12N，实际15-20N)
解决：使用扭矩扳手校准安装，或改用自锁式弹簧卡扣(锁定力≥15N)
(注：数据基于LV214标准测试要求及银镀层防硫化工艺参数，实际应用需结合具体工况验证)
