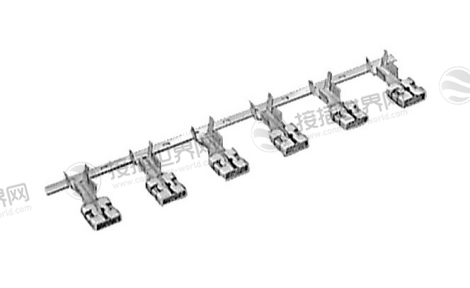

矢崎7116-3251 Metri-Pack 150密封端子 15A中型电流母头

矢崎7116-3251是一款Metri-Pack 150系列密封兼容型母头端子，采用镀锡铜合金材质，接线片尺寸1.50mm，参考允许电流15A。工作温度-40℃至125℃，适用于0.50-1.25mm²电线，适配Metri-Pack 150密封外壳及YES Kaizen系列外壳。

^{一、矢崎7116-3251中文数据手册}

项目	数值/信息
产品图纸
产品型号	7116-3251
现货采购入口	7116-3251现货
零件分类	端子（母头/Female Terminal/メス端子）
产品系列	Metri-Pack 150 连接器系列、中型电流通用系列（Metri-Pack 150 Connector Series / Medium Current Universal Series）
替代零件号	无
配对零件号	7114-3251（公头端子/オス端子）
密封状态	密封兼容（Seal-Compatible/防水対応）
性别类型	母头（Female/メス）
接线片尺寸（mm）	1.50
材质	铜合金（Copper Alloy/銅合金）
镀层	镀锡（Tin Plating/スズめっき）
外形尺寸 - 长度（mm）	22.30
外形尺寸 - 宽度（mm）	1.50
外形尺寸 - 高度（mm）	0.80
电流等级	中型（MEDIUM/中電流）
允许电流（参考值）	15A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 100 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围（使用温度範囲）	-40 至 125℃
适用电线类型	CAVS 线、AVS 线（CAVS Wire / AVS Wire）
适用电线规格（mm²）- 最小	0.50、0.50
适用电线规格（mm²）- 最大	1.25、1.00
适配线密封件	7158-3165-90（CAVS 线）、7158-3167-80（AVS 线）
适配外壳	Metri-Pack 150 系列密封外壳（如 7289-3439）、YES/YESC Kaizen 1.5X0.8 系列外壳（如 7282-3442-40）
产品标准号（製品規格書番号）	无
操作手册号（取扱説明書番号）	无

^{二、矢崎7116-3251应用领域}

矢崎7116-3251作为Metri-Pack150系列1.50mm接线片尺寸母头端子，凭借其镀锡铜合金材质、密封兼容设计及-40℃至125℃宽温域适应性，在汽车电子、工业控制及家电领域构建了坚实的应用基础。该端子专为中型电流传输设计，支持15A额定电流，配合CAVS/AVS电线使用，是工程师在空间受限且环境严苛的应用中实现高可靠性连接的理想选择。

1.汽车电子系统：动力与控制的关键节点

在汽车电子架构中，该端子主要服务于发动机舱、底盘及车身控制系统的中电流连接需求。

发动机舱应用

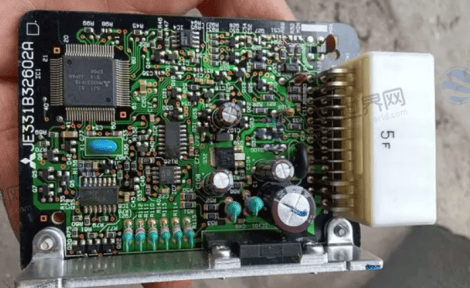

应用场景：电子节气门控制模块、点火线圈、发动机喷油嘴。

技术匹配：

-40℃至125℃工作温度：完美适应发动机舱的高温烘烤及冬季极寒环境，镀锡层在此温度范围内保持优异的导电性与抗氧化能力。

1.50mm接线片尺寸：精准匹配Metri-Pack150系列连接器，确保与公头端子7114-3251的可靠插接，防止振动导致的接触不良。

密封兼容设计：配合7158-3165-90(CAVS线)或7158-3167-80(AVS线)密封件使用，有效阻隔发动机舱内的油污、水汽，防止触点氧化。

车身与底盘系统

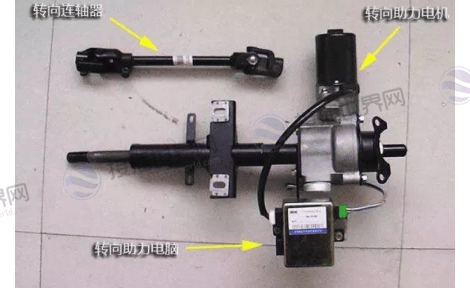

应用场景：ABS防抱死系统传感器、电子驻车(EPB)执行器、电动助力转向(EPS)电机。

技术匹配：

15A电流承载能力：满足车身电子系统中中等功率执行器的供电需求，如EPB电机、EPS控制单元。

镀锡铜合金材质：提供优异的导电性与机械强度，确保在车辆长期振动环境下保持稳定接触。

0.50-1.25mm²电线适配范围：灵活匹配不同规格的车身线束，适应从传感器到执行器的多样化连接需求。

2.工业自动化与控制设备：稳健的电气连接基础

在工业领域，该端子常用于需要长期免维护且环境不可控的设备中。

工厂自动化系统

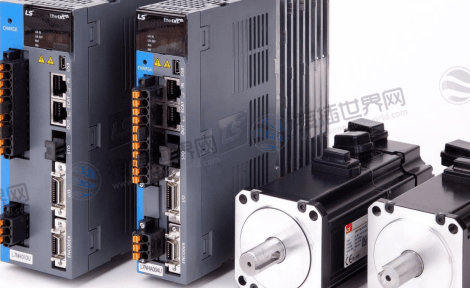

应用场景：PLC输入/输出模块、变频器控制端子、伺服驱动器接口。

技术匹配：

10毫欧低接触电阻：确保信号传输的准确性，减少能量损耗，提高系统效率。

100兆欧高绝缘电阻：有效隔离相邻端子，防止工业环境中常见的电磁干扰。

1000VAC耐压能力：为工业设备提供额外的安全保障，防止高压冲击导致的系统故障。

机器人与智能装备

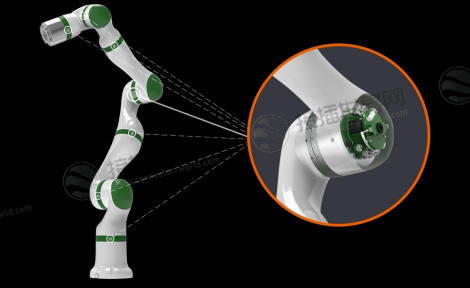

应用场景：工业机器人关节电机、视觉系统传感器、自动装配线执行机构。

技术匹配：

紧凑尺寸(22.30×1.50×0.80mm)：在空间受限的机器人内部实现高密度布线。

密封兼容性：保护精密的机器人控制系统免受车间粉尘、油雾的侵蚀。

CAVS/AVS电线适配：满足机器人运动部件对柔性线缆的需求，延长使用寿命。

3.家电与消费电子：安全可靠的内部连接

在高端家电领域，该端子为需要中等功率传输的内部组件提供可靠连接。

厨房电器

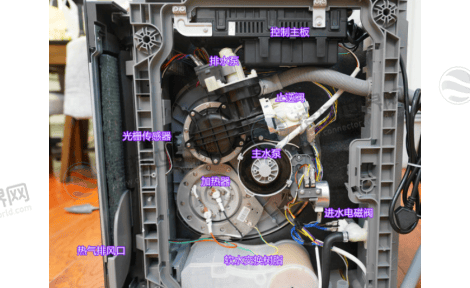

应用场景：智能烤箱加热元件、电磁炉功率控制模块、洗碗机水泵电机。

技术匹配：

15A电流承载能力：满足厨房电器中加热元件、电机的功率需求。

镀锡层抗氧化：抵抗厨房环境中的水汽、油脂，确保长期使用不接触不良。

密封兼容设计：防止食物残渣、清洁剂进入连接点，提高产品可靠性。

智能家居系统

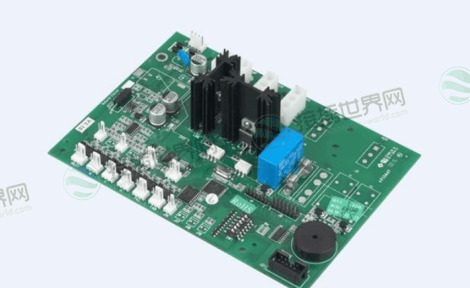

应用场景：智能空调室内机控制板、智能照明系统电源模块、家庭安防传感器网络。

技术匹配：

极化设计：防止安装错误，确保智能家居系统的稳定运行。

宽温域适应性：适应不同房间的温度变化，从寒冷的地下室到炎热的阁楼。

低卤素环保特性：符合现代家电的环保要求，减少火灾时的有害气体排放。

三、产品优势与工程选型建议

为了帮助工程师更精准地应用该产品，我们总结了以下选型要点：

1.核心差异化优势

2.工程师实操建议

电线匹配：务必确认使用CAVS或AVS规格电线(0.50-1.25mm²)，确保压接牢固及电气性能符合设计预期。

密封应用：在涉水或高粉尘环境中，必须配合7158-3165-90(CAVS线)或7158-3167-80(AVS线)密封件使用，否则将失去密封保护效果。

压接工艺：建议使用矢崎专用压接工具，确保端子与电线的压接质量，避免因压接不良导致的接触电阻增大。

电流降额：在密闭或高温环境中，建议降低额定电流20%使用(即12A)，以确保安全裕度和长期可靠性。

四、供应链与采购策略

库存管理：作为Metri-Pack150系列标准件，建议采购人员关注授权分销商或原厂渠道的库存情况。由于其通用性强，可适当建立安全库存，以应对产线急单。

成本控制：该产品属于标准件，单价通常较为稳定。在批量采购(≥10,000件)时，可与供应商协商阶梯价格，同时注意比对替代方案的成本效益。

合规性提示：该产品符合汽车电子和工业控制领域的通用标准，但在出口至欧盟的项目中，需确认最新的环保法规清单，确保产品合规。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

五、总结

矢崎7116-3251Metri-Pack150母头端子凭借其精准的尺寸匹配、可靠的密封性能及稳健的电气特性，成为汽车电子、工业控制及高端家电领域中中电流连接的中坚力量。对于工程师而言，它是平衡性能、成本与可靠性的典范;对于采购人员而言，其标准化的设计意味着更低的采购风险和更灵活的供应保障。正确应用该端子，是构建稳健电子系统的基石。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
