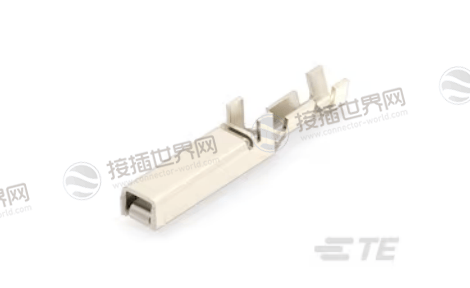

泰科1-175195-3 Dynamic 3000系列端子 15A 250V镀金插座端子

泰科1-175195-3是Dynamic 3000系列母端插座端子，镀金厚度0.76µm，额定值15A/250V。兼容20-24 AWG（0.2-0.6mm²）线缆，压接端接，工作温度-55℃至105℃，通过TUV认证，卷轴包装（每盘14,000个），适用于高可靠性电源与信号传输。

^{一、泰科1-175195-3中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-175195-3
现货采购入口	1-175195-3现货
产品系列	Dynamic 3000 系列
TE 内部编号	1-175195-3
TE 内部产品描述	DYNAMIC D-3 REC CONT/M PdNi & AU 0.76
产品类型	插座端子（Receptacle Contact）
端子类型	母端
电气特征	工作电压 (VAC)：250；端子额定电流（最大值） (A)：15
接触件特性	端子基材：铜合金；端子接触部电镀材料：金 (Au)；端子接合区域电镀材料厚度：.76 µm（30 µin）
对接公端规格	宽度：2 mm（.08 in）；厚度：.64 mm（.025 in）
线径规格	AWG：24 – 20；mm²：.2 – .6（兼容.2 | .6 规格）
兼容线缆类型	分离式导线（实芯或绞线）
兼容的绝缘直径范围	1.2 – 2.6 mm（.047 – .102 in）
端接特性	线缆端接方法：压接；压线筒类型：Open；产品端接到：线缆
机械附件	带导线绝缘：带有；端子方向：直式
端子长度	17.8 mm（.701 in）
使用环境	工作温度范围：-55 – 105 °C（-67 – 221 °F）
电路应用	电源和信号
机构认证	TUV 认证
包装特性	封装方法：卷和盒；封装数量：14000

^{二、泰科1-175195-3应用领域}

泰科1-175195-3作为Dynamic3000系列2mm宽度插座端子，凭借其金镀层接触部、-55℃至105℃宽温域适应性及TUV认证的安全性能，在汽车电子、工业自动化及医疗设备领域构建了坚实的应用基础。该端子专为电源和信号传输设计，支持15A额定电流，兼容AWG24-20规格线缆，是工程师在高可靠性要求场景中实现稳定电气连接的理想选择。

1.汽车电子系统：动力与控制的关键节点

在汽车电子架构中，该端子主要服务于发动机舱、车身控制系统及车载信息娱乐系统的电源与信号连接需求。

发动机舱应用

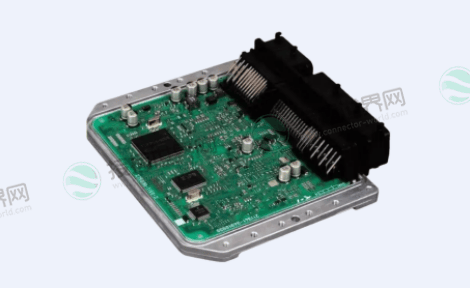

应用场景：电子控制单元(ECU)接口、传感器信号采集端子、点火系统控制模块。

技术匹配：

-55℃至105℃工作温度：完美适应发动机舱的极端温度变化，确保在严寒启动和高温运行条件下均能保持稳定性能。

金镀层接触部(0.76µm)：提供优异的导电性和抗氧化能力，防止因氧化导致的信号衰减或接触不良。

15A电流承载能力：满足汽车电子系统中中等功率设备的供电需求，如传感器、执行器和控制模块。

车身与信息娱乐系统

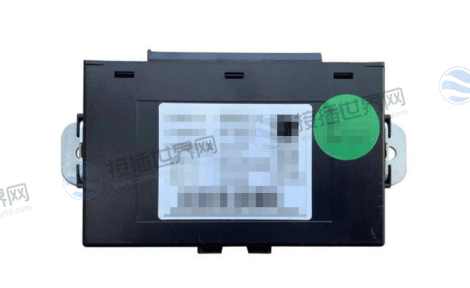

应用场景：车窗控制模块、座椅调节系统、车载导航与音响系统。

技术匹配：

2mm宽度设计：精准匹配Dynamic3000系列连接器，确保与公端的可靠插接，防止振动导致的接触问题。

兼容AWG24-20线径：灵活适配不同规格的车载线束，满足从微弱信号到中等功率传输的多样化需求。

TUV认证：符合汽车行业的安全标准，确保在长期使用中的可靠性和安全性。

2.工业自动化与控制设备：稳健的电气连接基础

在工业领域，该端子常用于需要长期免维护且环境条件复杂的设备中。

工厂自动化系统

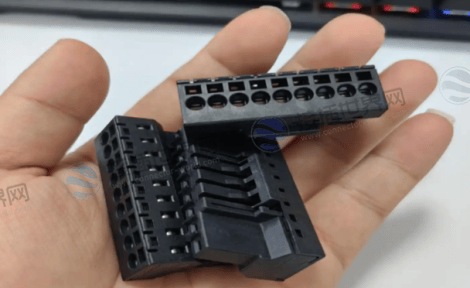

应用场景：PLC输入/输出模块端子、变频器控制信号接口、伺服驱动器电源端子。

技术匹配：

17.8mm长度设计：提供足够的机械强度和电气隔离距离，确保在工业环境中的安全运行。

带导线绝缘设计：有效防止工业环境中的粉尘、油污侵入，保持连接的长期可靠性。

压接式端接方式：便于自动化生产，提高装配效率和一致性。

机器人与智能装备

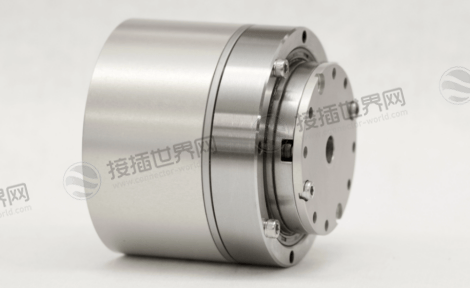

应用场景：工业机器人关节电机连接、视觉系统传感器接口、自动装配线执行机构。

技术匹配：

直式端子方向：便于在紧凑空间内布线，适应机器人内部复杂的空间布局。

兼容分离式导线：满足机器人运动部件对柔性线缆的需求，延长使用寿命。

1.2-2.6mm绝缘直径范围：适配多种规格的机器人线缆，提高设计灵活性。

3.医疗设备：安全可靠的内部连接

在医疗设备领域，该端子为需要高可靠性和长期稳定运行的内部组件提供可靠连接。

诊断与监测设备

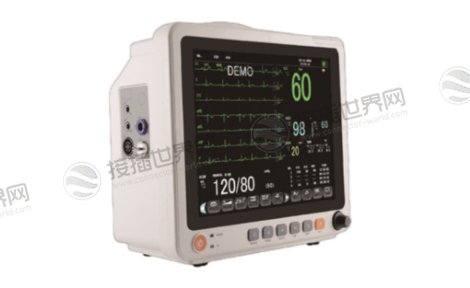

应用场景：心电监护仪信号采集端子、超声设备探头接口、血糖仪测试端口。

技术匹配：

金镀层接触部：确保微弱生物电信号的准确采集，减少信号干扰和失真。

TUV认证：符合医疗设备的安全标准，确保患者安全和设备可靠性。

-55℃至105℃工作温度：适应医疗设备在消毒、存储和使用过程中的温度变化。

治疗设备

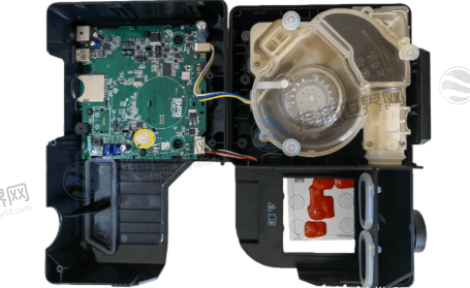

应用场景：电外科设备电源端子、理疗设备信号输出接口、呼吸机控制模块。

技术匹配：

15A电流承载能力：满足医疗治疗设备中中等功率组件的供电需求。

带导线绝缘设计：防止医疗环境中液体、消毒剂的侵入，提高设备安全性。

压接式端接方式：确保医疗设备在长期使用中的连接稳定性，减少维护需求。

4.消费电子与通信设备：高品质信号传输保障

在高端消费电子和通信领域，该端子为需要高品质信号传输的内部组件提供可靠连接。

高端音频设备

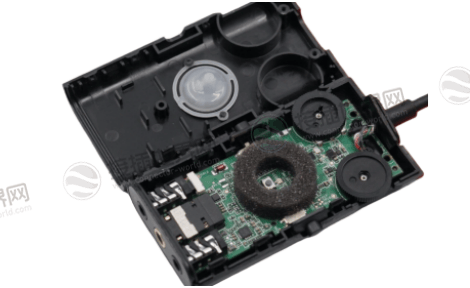

应用场景：专业音响系统内部连接、高端耳机放大器端子、录音设备信号接口。

技术匹配：

金镀层接触部：确保音频信号的高保真传输，减少信号损失和失真。

低接触电阻：保持信号的完整性和清晰度，满足高端音频设备的要求。

兼容细线径(AWG24)：适配高端音频设备中常用的细线径线缆，提高设计灵活性。

通信设备

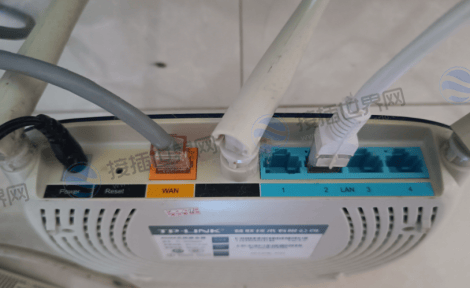

应用场景：基站内部信号连接、路由器电源接口、光纤通信设备信号端子。

技术匹配：

250VAC工作电压：满足通信设备中电源和信号传输的电压要求。

1.2-2.6mm绝缘直径范围：适配通信设备中各种规格的线缆，提高设计通用性。

TUV认证：确保通信设备在长期运行中的安全性和可靠性。

三、产品优势与工程选型建议

为了帮助工程师更精准地应用该产品，我们总结了以下选型要点：

1.核心差异化优势

2.工程师实操建议

线缆匹配：务必确认使用AWG24-20规格线缆(0.2-0.6mm²)，确保压接牢固及电气性能符合设计预期。

压接工艺：建议使用泰科专用压接工具，确保端子与线缆的压接质量，避免因压接不良导致的接触电阻增大。

环境适应：在极端温度或高湿度环境中，建议进行加速老化测试，验证端子在特定应用条件下的长期可靠性。

电流降额：在密闭或高温环境中，建议降低额定电流20%使用(即12A)，以确保安全裕度和长期可靠性。

四、供应链与采购策略

库存管理：作为Dynamic3000系列标准件，建议采购人员关注授权分销商或原厂渠道的库存情况。由于其通用性强，可适当建立安全库存，以应对产线急单。

成本控制：该产品属于标准件，单价通常较为稳定。在批量采购(≥10,000件)时，可与供应商协商阶梯价格，同时注意比对替代方案的成本效益。

认证验证：采购时务必确认产品具有TUV认证标识，确保符合行业安全标准，避免因认证问题导致的产品召回或合规风险。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

五、总结

泰科1-175195-3Dynamic3000系列插座端子凭借其高导电性金镀层、宽温域适应能力及TUV认证的安全性能，成为汽车电子、工业自动化、医疗设备及高端消费电子领域中电源与信号连接的中坚力量。对于工程师而言，它是平衡性能、成本与可靠性的典范;对于采购人员而言，其标准化的设计意味着更低的采购风险和更灵活的供应保障。正确应用该端子，是构建稳健电子系统的基石。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
