压线端子规格型号及参数表 端子使用场景与选型指南

压线端子作为电气连接的关键部件，其规格型号的正确选型直接影响系统稳定性与安全性。据中国电器工业协会数据，2024 年国内压线端子市场规模达 85 亿元，OT/SC/DT 系列占比超 60%。本文结合国际国内标准，从技术参数、应用场景、压接规范三方面深度解析，提供涵盖 6 大主流类型的参数表及选型要点，帮助用户快速定位适配产品。

一、主流端子类型与核心参数对照表

二、技术参数与行业标准解析

1.电气性能指标

额定电压 / 电流：

低压端子(OT/RV 系列)：额定电压≤600V，电流 10-30A(如 OT-6-5 支持 600V/30A)。

高压端子(SC/DT 系列)：支持 1000V 以上高压，电流 100-300A(如 SC-25-10 适配 800V 高压平台)。

接触电阻：

镀锡铜端子≤5mΩ，纯铜端子≤3mΩ(符合 IEC 60947-7-1 接触电阻测试标准)。

2.机械性能要求

抗拉力：

OT-6-5 端子压接后抗拉力≥60N(AWG 10# 导线)，SC-25-10 抗拉力≥200N(GB/T 14048.7 标准)。

插拔寿命：

预绝缘端子≥500 次，工业级裸端子≥1000 次(ISO 14982 机械寿命测试)。

环境适应性参数

工作温度：

PVC 护套端子：-20℃~85℃，裸铜端子：-40℃~125℃(短时耐受 150℃)。

阻燃等级：

护套材料均通过 UL94V-0 认证，裸端子金属材质阻燃等级 FV-0。

三、典型场景选型指南

1.新能源汽车高压系统

需求：800V 高压平台适配、耐振动(ISO 16750-3)、防电解液腐蚀。

推荐：SC-25-10 端子(25mm² 导线，M10 螺栓)，镀镍处理提升耐腐蚀性，通过 SAE J2030 认证。

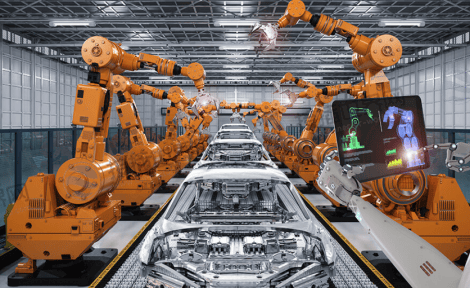

2.工业自动化设备

需求：高密度安装、快速维护、抗电磁干扰。

推荐：OT-6-5 端子(6mm² 导线，M5 螺栓)，配套 TS 35mm DIN 导轨，卡式安装效率提升 40%，符合 EN 60715 导轨标准。

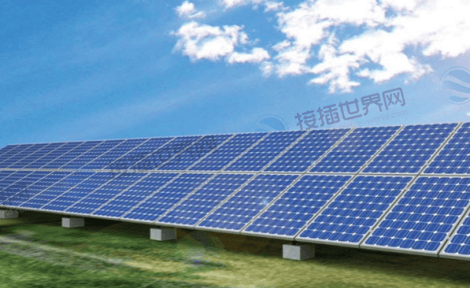

3.光伏储能系统

需求：户外耐候、大电流传输、盐雾防护。

推荐：DT-35-12 端子(35mm² 导线，M12 螺栓)，纯铜材质导电率≥99.9%，盐雾试验≥1000 小时(GB/T 2423.17 标准)。

四、压接操作规范与风险控制

1.压接工具匹配

小规格端子(≤10mm²)：使用手动棘轮压接钳(如 Knipex 86 02 250)，压接深度误差≤±0.1mm。

大规格端子(≥16mm²)：采用液压压接机(如 Panduit H-1150)，压力需达 6-10 吨，确保导线与端子完全咬合。

2.质量检测要点

外观检查：压接处无裂纹、变形，绝缘护套无破损(符合 QC/T 29106 端子压接标准)。

导通测试：使用毫欧表测量接触电阻，阻值波动超过 10% 需重新压接。

压线端子的选型需严格遵循 “导线截面积 - 螺丝孔径 - 环境要求”三要素匹配原则。建议采购人员优先筛选通过 IEC 60947-7-1、GB/T 14048.7 认证的产品，工程师则需结合温升试验报告(如 SC-25-10 在 200A 电流下温升≤50K)与抗拉力测试数据。通过标准化选型与规范化压接，可有效降低接触不良、温升过高等风险，保障电气系统长期可靠运行。

(数据来源：IEC 国际电工标准、中国电器工业协会、主流厂商产品手册)
