鱼眼端子连接器优缺点与适用场景全解析 选型指南与技术趋势

鱼眼端子连接器(Press-Fit)作为免焊接技术的代表，正快速替代传统焊接工艺，接插世界网调研数据显示，2025年汽车电子领域鱼眼端子渗透率已达32%，本文结合泰科、ENNOVI等企业技术方案，深度剖析鱼眼端子的核心优势、技术局限及适用场景，帮助用户在高频信号传输、自动化装配等场景中精准选型，规避设计风险。

一、鱼眼端子连接器的优点

1.无焊连接技术

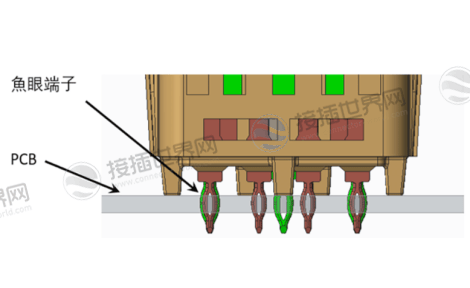

通过弹性变形实现与PCB导电孔的机械互锁，彻底避免虚焊、冷焊等焊接缺陷，接触电阻稳定在15mΩ以下。

ENNOVI-Net汽车以太网连接器采用鱼眼压接端子，消除焊膏用量波动导致的电容偏差，信号完整性提升30%。

2.装配效率革命性提升

免去焊接工序，装配速度提升50%，适配自动化产线(插拔速度1200次/小时)。

支持快速替换维修，损坏时可直接拔出更换，降低设备维护成本。

3.环境友好与可靠性

无焊料烟尘排放，符合RoHS环保标准，减少生产污染。

耐温范围达-40℃~105℃，插拔寿命≥25次，耐受20G振动加速度。

二、鱼眼端子连接器的缺点

1.PCB设计高要求

需严格匹配PCB孔径与鱼眼尺寸公差(±0.05mm)，否则易导致插入力超标或接触不良。

高频场景下需优化孔壁镀层厚度(建议≥5μm)，避免信号损耗增加。

2.体积与成本限制

传统鱼眼端子体积较大，占用PCB空间，制约高密度设计。

精密冲压模具成本较高，小批量生产经济性不足。

3.机械应力敏感

长期插拔易导致弹性部疲劳，需定期维护(建议每5万次插拔检测一次)。

三、适用场景与技术选型建议

1.汽车电子领域

高速以太网连接：如ENNOVI-Net连接器支持10Gbps数据传输，适配ADAS ECU与雷达模块。

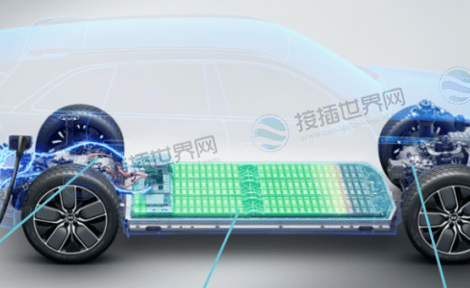

高压系统：中航光电鱼眼端子耐压3000V，用于800V平台电池管理系统。

2.工业控制设备

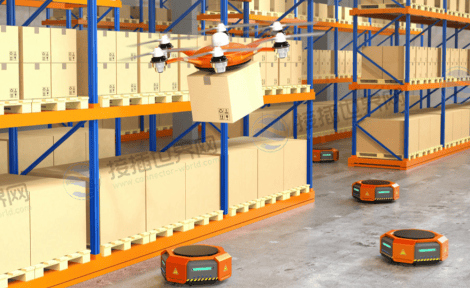

抗振动场景：四点锁扣结构(如泰科Dynamic系列)耐受20G冲击，适用于AGV机器人。

高粉尘环境：IP67密封设计，防尘等级满足IEC 60529标准。

3.消费电子与通信

高频信号传输：5G基站光模块采用鱼眼端子，损耗<0.5dB@40GHz。

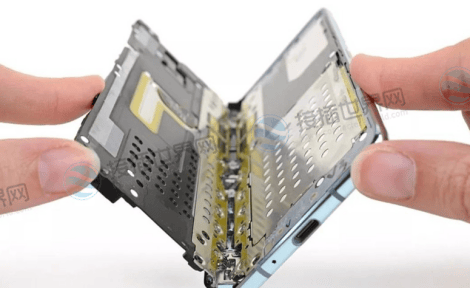

微型化需求：莫仕051系列间距压缩至0.3mm，用于折叠屏手机转轴电路。

鱼眼端子连接器凭借无焊技术优势，正在重塑电子装配流程，接插世界网提供泰科、ENNOVI等品牌全系列鱼眼端子的3D模型库、PCB设计规范及免费样品服务，并配备智能选型系统一键匹配应用场景。
