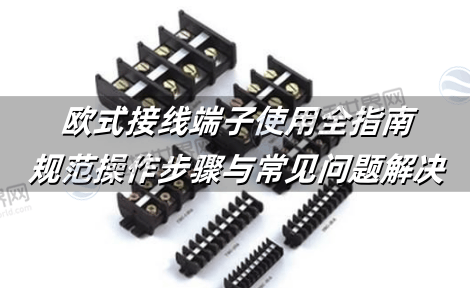

欧式接线端子使用全指南：规范操作步骤与常见问题解决
欧式接线端子(凤凰端子)的规范操作是保障电气系统安全的核心，操作失误可能导致接触电阻超标、端子过热甚至设备短路。依据UL 486E、IEC 60352等标准，本文从工具准备、分步操作、质量检测、故障处理四维度系统解析实操要点，为工业控制柜、汽车线束及音频设备等场景提供标准化操作指南。
相关阅读：欧式接线端子终极指南：型号规格、接线标准、操作技巧与厂家选型全解析
一、操作前关键准备
1. 工具与材料匹配

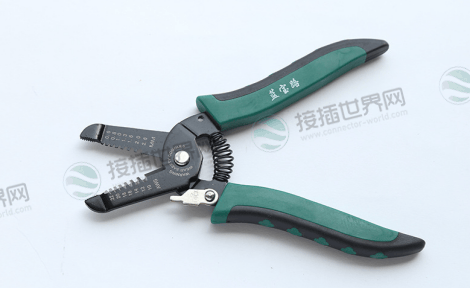

剥线钳：调节刻度匹配导线截面积(如0.5mm²线选0.6mm刀口)，误差≤0.1mm。

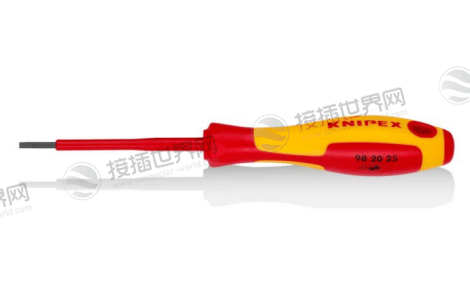

螺丝刀：选用VDE认证绝缘螺丝刀(如凯尼派克3000V级)，扭矩范围0.4-0.6N·m。
端子选型：
工业场景：6mm²导线选W系列螺钉端子(耐流65A);
汽车电子：振动场景优选U型弹簧端子(抗振15G)。
2. 导线预处理规范
| 导线截面积 | 剥线长度 | 绝缘层进入端子深度 | 允许误差 |
|---|---|---|---|
| ≤1.5mm² | 7 - 9mm | 3 - 4mm | ±0.3mm |
| 2.5 - 4mm² | 9 - 11mm | 4 - 5mm | ±0.4mm |
| 6 - 10mm² | 11 - 14mm | 5 - 7mm | ±0.5mm |
氧化层处理：铜线用尼龙刷清洁至金属光泽，残留物≤3%。
二、标准化操作四步流程
1. 步骤1：精准剥线与清洁
按上表控制剥线长度，目视检查线芯无断股(断丝率≤5%);
用无水乙醇清洁线芯及端子内壁，静置2分钟挥发。
2. 步骤2：端子压接/锁紧操作
螺钉式(W系列)：
导线插入端子筒底，顺时针拧螺钉至扭矩0.5N·m(听到"咔嗒"声即停);
轻拉导线检验无松动(位移≤0.2mm)。
弹簧式(U系列)：
用一字螺丝刀压下橙色弹片，插入导线后松开，听到锁定声即完成;
禁止斜插导致弹片变形。
3. 步骤3：端子安装与极性确认
工业控制柜：端子卡入导轨时需听到"咔"声，间距公差±0.2mm;
音频设备：绿色端子接输入信号(LINE IN)，红色接输出(LINE OUT)，反接将导致啸叫;
防错设计：公母端子凹凸槽需完全契合(如菲尼克斯MC 1.5系列)。
4. 步骤4：防护与标记
套热缩管距绝缘层5mm，热风枪300℃均匀加热至紧密包裹;
多位端子组加装拉手带(抗拉力≥50N)，避免插拔受力不均。
三、分场景专项操作要点
1. 汽车引擎舱(高振动场景)
优先弹簧端子：U系列弹片结构抗振性优于螺钉式;
二次防护：压接后点涂硅酮胶(如Dow Corning 732)，耐温-40℃~180℃。
2. 工业高压配电(>100A场景)
双螺钉锁紧：W6系列端子需对角线分两次拧紧(先50%扭矩，再100%);
温升监测：负载运行2小时后红外测温，端子温升≤30K(UL 310标准)。
四、质量检测与故障处理
1. 必检项目与工具
| 检测项 | 标准要求 | 工具与方法 |
|---|---|---|
| 接触电阻 | ≤0.5mΩ(IEC 60352 - 2) | 毫欧表四线法测量 |
| 拉拔力 | 6mm²线≥300N(UL486E) | 拉力机垂直施力5mm/min |
| 绝缘电阻 | ≥100MΩ(500VDC) | 摇表测试端子间阻值 |
2. 常见故障解决方案
问题1：螺钉滑牙导致松动
原因：超扭矩拧紧或重复使用>5次;
解决：更换端子并使用扭矩螺丝刀(0.6N·m)。
问题2：弹片失效无法锁定
原因：异物卡入或插拔超万次;
解决：用探针清理卡槽并更换端子。
问题3：温升异常(>50℃)
原因：接触面氧化或压接不足;
解决：清洁后重新压接，复核接触电阻。
