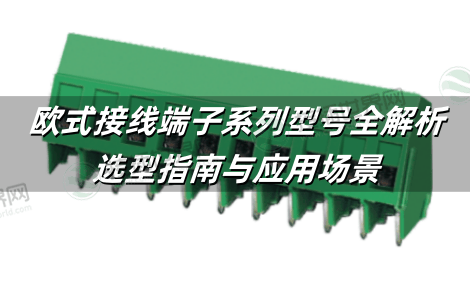

欧式接线端子系列型号全解析：选型指南与应用场景
欧式接线端子凭借模块化设计和高可靠性，成为工业控制、汽车电子及电力系统的关键组件，不同系列型号在结构、电流承载及环境适应性上存在显著差异，选型失误可能导致连接失效或安全隐患，本文基于IEC/UL标准，深度解析主流系列型号的技术特性与选型策略，为采购员与工程师提供权威参考。
相关阅读：欧式接线端子终极指南：型号规格、接线标准、操作技巧与厂家选型全解析
一、核心系列型号与技术特性
1. W系列(螺旋式)
结构特点：螺钉升降压片设计，避免导线直接受力，支持反复锁紧。
适用场景：工业配电柜、电机控制箱，适配固定线径(如4-6mm²)。
认证要求：通过UL 94V-0阻燃认证，耐温-40℃~105℃。
2. U系列(弹簧片式)
快速接线优势：弹片自锁结构，无需工具即可插拔，支持0.2-2.5mm²多股线。
典型应用：PLC控制模块(如Phoenix Contact UT系列)，耐振动性能达15G加速度。
3. G系列(压线式)
高密度设计：间距5.08mm，适配微型设备(如JST G型端子)，压接后接触电阻≤0.5mΩ。
汽车电子适配：大众MQB平台线束常用，拉拔力≥50N(UL 486E)。
4. T系列(插板式)
模块化组合：支持2-24位拼接(如尤提乐MU系列)，通孔焊接安装，额定电流20A/300V。
维护优势：插拔寿命超1000次，适用于需频繁检修的测试设备。
5. K系列(塑料罩式)
防护升级：全封闭尼龙外壳(IP67)，抗盐雾96小时(ISO 9227)，适用工程机械振动环境。
6. F系列(防水型)
特殊密封：硅胶圈+环氧灌封，水下应用耐压10bar(如船舶甲板设备)。
表：六大系列关键参数对比
| 系列 | 结构特点 | 适用线径 | 典型应用 | 认证要求 |
|---|---|---|---|---|
| W系列 | 螺钉压片防脱落 | 4 - 10mm² | 工业配电柜 | UL 94V - 0 |
| U系列 | 弹簧自锁 | 0.2 - 2.5mm² | PLC控制模块 | IEC 60352 - 2 |
| G系列 | 紧凑压接 | 0.5 - 4mm² | 汽车传感器 | LV214(德系车规) |
| T系列 | 可拼接模块 | 1.5 - 6mm² | 实验室测试设备 | CE/ROHS |
| K系列 | 全封闭防护 | 2.5 - 16mm² | 工程机械 | IP67/IP69K |
| F系列 | 双重复合密封 | 6 - 70mm² | 船舶/户外电力 | ISO 9227盐雾认证 |
二、特殊场景专用系列
1. PCB安装型(如MU系列)
焊接工艺：黄铜镀锡引脚，耐回流焊温度260℃(10秒)，间距5.08mm适配标准PCB。

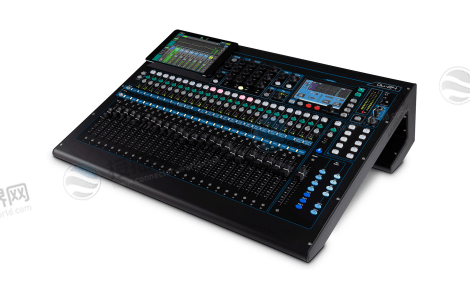

音频设备应用：绿色端子标识输入通道(如调音台)，橙色为输出，防误插设计。
2. 工业自动化专用(如Adam Tech系列)
高电流承载：TBU系列支持115A/600V，法兰安装抗振动，用于风电变流器。
快插式接头：EB9A插头匹配3.5mm间距母座，15A载流，缩短设备换线时间50%。
3. 防水防尘型(如东洋技研VTX系列)

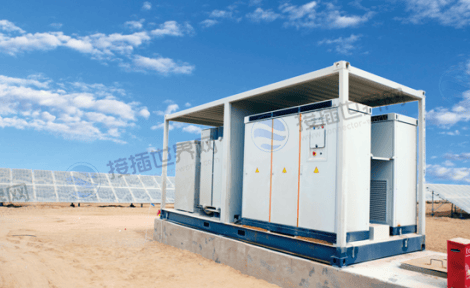

双层密封：PBT壳体+橡胶垫圈，IP68防护(水深1米/30分钟)，适用光伏逆变器户外舱。
三、选型指南：四维匹配法则
1. 电气参数匹配
电流/电压：低压控制回路(≤24VDC)选G/U系列;高压主电路(>100A)选W/K系列。
信号完整性：高速数据传输(如CAN总线)需屏蔽端子(如F系列镀金触点)。
2. 机械与环境适配
振动场景：弹片式(U系列)>螺钉式(W系列)，汽车引擎舱优先U型。
腐蚀环境：沿海地区选镀锡端子(盐雾96小时无锈蚀)。
3. 安装效率优化
密集布线：选用可拼接T系列(如尤提乐JUT1)，节省导轨空间30%。
快速维护：插拔式MC系列(带加固螺丝)，适用生产线工控设备。
4. 成本与认证
性价比方案：国产永炬GTL系列(￥2.8/个)，兼容UL标准，成本低40%。
强制认证：汽车电子需IATF 16949，医疗设备需ISO 13485。
四、常见问题与解决策略
1. 接触不良
原因：螺钉未拧紧或弹片疲劳(U系列超5万次插拔需更换)。
对策：使用扭矩螺丝刀(0.6N·m)并定期点检。
2. 绝缘老化
预防措施：高温场景(>105℃)选用PA66材质端子(如MU系列)。
欧式接线端子的型号选择需综合电气性能、环境耐受及安装效率三大核心维度，接插世界网作为行业垂直B2B平台，提供Phoenix Contact、东洋技研、尤提乐等品牌全系列端子现货，涵盖W/U/G/T/K/F六大系列及UL/VDE认证产品。平台独有的“场景选型工具”可一键匹配电流、防护等级、认证要求等参数，并附3D图纸与48小时极速交付服务，立即访问接插世界网，获取高适配性连接解决方案!
