欧式接线端子操作方法详解：步骤规范与常见问题处理
欧式接线端子(又称凤凰端子)因其紧凑设计和高性价比，广泛应用于汽车电子、工业设备及音频系统。操作规范性直接影响电气连接的稳定性和安全性，依据UL 486E、IEC 60352等标准，本文从工具准备、分步操作、质量检测三方面系统解析操作方法，并针对音频设备引线顺序、工业压接强度等场景提供专项指南。
相关阅读：欧式接线端子终极指南：型号规格、接线标准、操作技巧与厂家选型全解析
一、操作前的关键准备
1. 工具与材料匹配

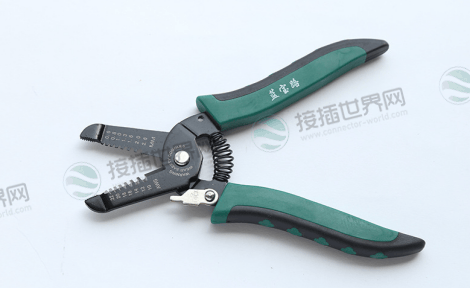

剥线钳：需调节橘色滑块匹配导线绝缘层厚度，避免损伤线芯。

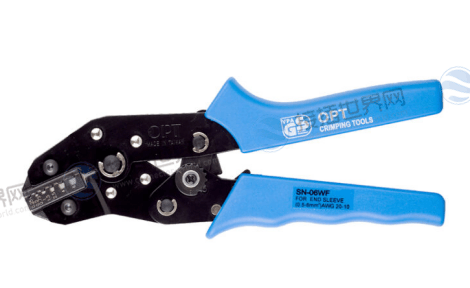

压接钳：选用专用型号(如OPT SN-06WF)，钳口需与端子规格一致，定期校准(每3个月检测一次)。
端子选型：
音频设备：绿色端子常为输入，橙色为输出，间距需匹配(常见5.08mm)。
工业场景：按导线截面积选端子(如6mm²导线用ET 70系列)，耐温需达130℃。
2. 导线预处理
剥线长度：按导线截面积精确控制(见下表)，误差≤0.5mm;
线芯处理：清除氧化层，确保金属面光洁无毛刺。
表：导线剥线长度标准
| 导线截面积 | 绝缘层进入端子深度 | 剥线长度允许误差 |
|---|---|---|
| ≤4mm² | 3 - 5mm | ±0.3mm |
| 6 - 10mm² | 5 - 7mm | ±0.5mm |
二、标准化操作流程(四步法)
1. 步骤1：剥线与清洁
按上表长度剥线，目测确认线芯无损伤;
用无纺布清洁线芯及端子内部，避免油污影响导电性。
2. 步骤2：端子压接(核心环节)
定位：线芯完全插入端子套，无铜丝外露;
压接操作：
压接点位于端子中部，压接力矩20-30N·m(无限位工具需压至手柄闭合);
压接后截面应平整光滑，无裂纹或毛刺(毛刺率≤5%)。
3. 步骤3：端子安装与固定
音频设备：公头装于机箱面板，母头接电缆;引线顺序严格按设备丝印(正/负极不可反接);
工业场景：压接后的端子插入弹簧端子时，光滑面贴紧铜片，用专用螺丝刀解锁后插入。
4. 步骤4：标记与防护
热缩管标记套于导线距绝缘层10mm处，按电路类型选色(如交流黄/绿/红，直流棕/蓝);
多位端子加装“拉手线”，避免插拔时弯曲公头。
三、分场景操作要点
1. 音频设备专项
引线顺序：不同品牌端子极性标识可能相反，需以设备面板丝印为准(图4示例);
测试技巧：用探针镊钳连接电压计，避免拆卸端子。
2. 工业/汽车电子场景
强度要求：6mm²端子拉拔力≥300N(UL 486E)，压接后需拉力测试;
环境适配：盐雾测试96小时无锈蚀(ISO 9227)，高温场景选耐150℃端子。
四、常见问题与解决策略
1. 压接不良
问题：导线松动或断裂;
原因：剥线过长/过短或模具磨损;
解决：用GO/NOGO量规校准工具，每500次压接检测一次。
2. 接触电阻超标
问题：温升>30K(UL 310标准);
原因：线芯氧化或压接力不足;
解决：清洁接触面并复核压接力矩。
3. 多位端子插拔困难
问题：面板密集导致操作空间不足;
解决：加装应力消除装置或绝缘拉手线。
掌握欧式接线端子的规范操作是保障电气系统稳定的核心技能，接插世界网提供Phoenix Contact、魏德米勒等品牌全系列端子及专用压接工具，所有产品均附UL/IEC认证报告及3D技术图纸。通过平台“工艺参数库”，可一键查询剥线长度、压接力矩等关键数据，支持样品申请与48小时极速发货，立即访问接插世界网，获取高可靠性连接解决方案!
