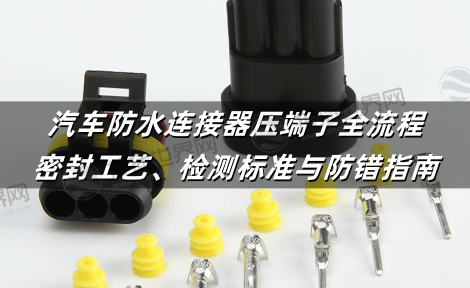

汽车防水连接器压端子全流程：密封工艺、检测标准与防错指南
作者：zhuqi来源：网络浏览量：21时间：2025-06-04 15:02:25
防水连接器压端子的工艺失误，将直接导致密封失效与高压短路，据统计，80%的车辆泡水事故源于端子压接区渗水，本文结合USCAR-21标准与车企实战经验，接插世界网手把手教您汽车防水连接器怎么压端子，从工具选型到检测认证，杜绝0.1mm误差引发的灾难性后果。
一、 压接工具与物料准备(4大核心)
| 工具/物料 | 规格要求 | 致命错误案例 |
|---|---|---|
| 压接机 | 六角压接模(精度±0.01mm) | 使用四模导致填充率不足 |
| 密封塞 | 氟橡胶(耐150℃) | EPDM材质高温变形泄漏 |
| 热缩管 | 双壁带胶层(壁厚≥1.2mm) | 单壁管无法密封压接区 |
| 密封脂 | 道康宁MG7F(绝缘>10^14Ω) | 普通黄油导致电阻下降 |
二、 11步标准压接流程(带量化参数)
(流水线作业指导书核心)
关键控制点：
注脂量必须用精密点胶机(手工误差>40%)
热缩管覆盖压接区两侧各1.5mm
三、 压接质量检测三大维度
1. 机械性能检测表
| 项目 | 标准 | 工具 |
|---|---|---|
| 拉拔力 | >250N(0.75mm²线) | 数显拉力计 |
| 压接高度 | 公差±0.03mm | 激光测厚仪 |
| 端子开口度 | <0.05mm | 二次元影像仪 |
2. 电密封性验证
负压测试：-50kPa抽真空 → 保压3min → 泄漏率<0.5%
高压喷淋：IP6K9K标准(80℃水/100bar/3min)
四、 五大典型缺陷与解决方案
| 缺陷类型 | 剖面特征 | 整改方案 |
|---|---|---|
| 填充不足 | 线芯可见空隙>15% | 增加压接力20% |
| 密封脂缺失 | 压接区无胶体覆盖 | 点胶机校准 + 流量监测 |
| 热缩管未熔合 | 胶层未渗出端口 | 提高温度至380℃ |
| 端子裂纹 | 应力纹延伸至根部 | 更换铜铬锆合金端子 |
| 导线切割 | 铜丝断裂>3根 | 调整剥线刀深度 |
> 血泪案例：某车企因热缩管未熔合，洗车时水渗入电池包引发短路，召回1.2万辆!
五、 自动压接设备参数设定指南
(适用于库迈斯/索铌格设备)
汽车防水连接器怎么压端子是关乎整车安全的生死工艺，从0.1g密封脂的精准注入，到±0.03mm的压接高度控制，任何细节失误都将导致密封防线崩塌。
