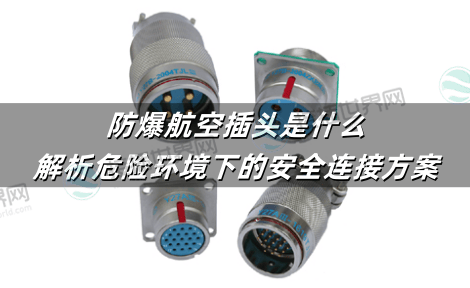

防爆航空插头是什么?解析危险环境下的安全连接方案
防爆航空插头是一种特殊设计的电气连接器，用于石油化工、矿山、航空航天等存在易燃易爆气体或粉尘的危险环境，其核心价值在于通过防爆材料、密封隔离和机械锁紧设计，彻底消除插拔过程中的火花隐患，确保设备与人员安全，接插世界网结合泰科(TE)、莫仕(Molex)等品牌技术规范，系统解析其定义、工作原理及选型要点，助力工程师规避爆炸风险。
一、防爆航空插头的核心定义
1. 本质安全设计
防爆原理：外壳采用铸铝合金或不锈钢材质，内部设置隔离腔体和密封圈，将插拔时产生的电火花与外部爆炸性环境物理隔离，阻断爆炸传播路径。
认证标准：需通过ATEX(欧盟)、IECEx(国际)或中国防爆认证(ExnA11T4)，符合GB 3836/GB 5226等国标要求。
2. 与普通航空插头的区别
| 对比维度 | 普通航空插头 | 防爆航空插头 |
|---|---|---|
| 应用场景 | 常规工业、民用设备 | 石油、矿山、化工等危险环境 |
| 防护设计 | IP67防水防尘 | 防爆腔体 + 双重密封(IP67以上) |
| 安全认证 | 无防爆认证 | 强制ATEX/IECEx认证 |
| 触点保护 | 基础绝缘 | 火花隔离 + 接地保护 |
二、核心结构与工作原理
1. 防爆关键组件
隔离腔体：公头与母头插合时形成密闭空间，内部残留气体量<0.1ml，即使产生微火花也无法引燃外部环境。
螺纹锁紧机制：连接帽采用加长螺纹(如7/8-16UNF规格)，确保插针接触前已完成外壳密封，阻断可燃物侵入。
多层密封：
插合面：硅胶密封圈(耐温-60℃~200℃)
线缆入口：环氧树脂灌封+金属电缆夹
2. 电气安全设计
触点镀层：镀银或镀金(厚度≥3μm)，接触电阻≤5mΩ，避免过热引发气体燃爆。
接地保护：专用接地端子(4芯/5芯型号)，将漏电流导入大地，防止静电积累。
三、核心性能参数(行业标准)
| 参数类型 | 标准值 | 测试依据 |
|---|---|---|
| 防爆等级 | Ex nA IIC T4 | GB 3836.8 - 2003 |
| 防护等级 | IP67(水下1米浸泡30分钟) | IEC 60529 |
| 机械寿命 | ≥1000次插拔 | MIL - DTL - 5015 |
| 耐盐雾时间 | ≥48小时(5%氯化钠溶液) | ASTM B117 |
| 工作电压/电流 | 400V AC/200A(3芯动力型) | IECEx认证报告 |
四、典型应用场景与选型指南
1. 高危场景适配方案

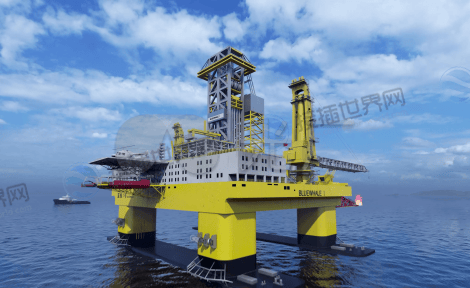

石油钻采平台：选用不锈钢外壳+5芯设计(3相电源+零线+接地)，耐受H₂S腐蚀气体。

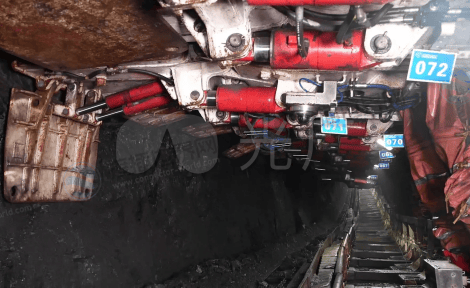

煤矿井下设备：强制要求防爆认证Ex d I Mb，推荐螺纹锁紧式(如KYF7/8系列)。

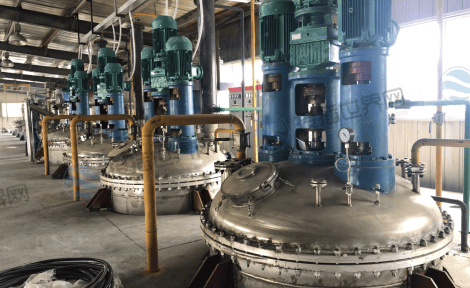

化工反应釜：需耐酸碱材质(如PEEK绝缘体)，预装电缆直径≥8mm。
2. 选型避坑要点
误区1：忽略芯数与电流匹配
案例：4芯插头用于三相电机(需3芯+接地)，导致零线载流不足烧毁。
正解：3芯(动力)、4芯(动力+零线)、5芯(动力+信号+接地)。
误区2：未验证温升参数
标准：满负载运行下温升≤30℃，需索要第三方测试报告。
防爆航空插头是危险环境电气安全的“生命线”，其价值在于通过隔离防爆、多重密封及国际认证三大技术，彻底消除爆炸风险。选型需严格匹配场景需求(如化工耐腐、煤矿防爆)，并认准ATEX/IECEx认证标识，接插世界网现货供应泰科、莫仕、中力航等品牌全系列防爆插头，所有产品提供认证文件及技术白皮书下载。
