电路连接器使用全流程实战手册：安装、接线、检测八步指南
35%的电路故障源于连接器操作失误(IPC 2025数据)，规范使用需严格遵循“选型-清洁-接线-验证”闭环流程，接插世界网以压接端子、螺钉端子、IDC刺破式、ZIF连接器为例，结合ISO 16750与IPC/WHMA-A-620标准，逐步拆解操作规范，并提供参数速查表与工业级避坑策略。
一、操作前准备：三要素精准匹配
> 案例：某港口设备用普通镀锡端子 → 3个月锈蚀断路 → 更换防硫镀银端子寿命>5年
二、四类接线核心流程与参数

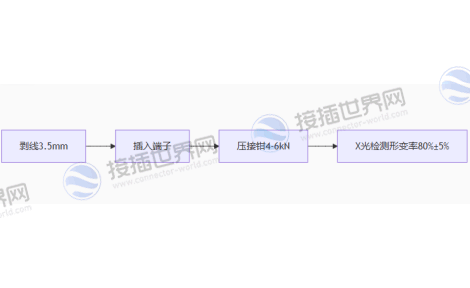

1. 压接端子(工业主流)
关键控制点：
剥线长度：端子筒深+0.5mm(误差±0.1mm)
铜丝填充率>90%(X光检测)
2. 螺钉端子(大电流场景)
五步标准化操作：
步骤1. 剥线长度 = 螺丝孔深+2mm
步骤2. 导线镀锡(防多股线散开)
步骤3. 对角线分步锁紧螺钉(扭矩0.6→0.8N·m)
步骤4. 涂导热硅脂(电流>20A时)
步骤5. 万用表测接触电阻<1mΩ
3. IDC刺破式(高效布线)
免剥线工艺：
1. 线缆放入IDC槽(间距1.27mm)
2. 下压盖板至锁定(压力300±20N)
3. 万用表验证导通(电阻<10mΩ)
4. ZIF连接器(柔性电路)
防损操作：
1. 抬起锁扣(≤30°角)
2. FPC排线插到底(对齐边缘标记线)
3. 下压锁扣听“咔嗒”声(压力≤0.5N)
> 禁忌：未插到底强行锁扣 → 排线金手指断裂(维修成本↑300%)

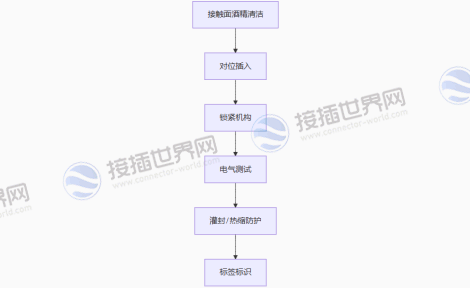

三、安装六步铁律
关键参数：
酒精清洁残留<10μg/cm²
螺钉锁紧：对角线分步紧固(0.6N·m→0.8N·m)
热缩套管：收缩比2：1(壁厚>0.8mm)
四、三大检测方法与标准
五、场景化应用规范
1. 汽车线束(压接端子)
防振动工艺：
1. 波纹管套入线束(耐温150℃)
2. 双压接结构(铜管+绝缘筒)
3. 导电膏预涂(接触电阻↓30%)
2. 工业机器人(螺钉端子)
抗公差操作：
1. 选用浮动连接器(±0.5mm补偿)
2. 点胶固定后二次锁紧(减少微动磨损)
六、故障速排表(保存备用)
电路连接器使用三大黄金法则：
1. 接线精准：剥线长度=端子深+0.5mm(±0.1mm)，压接形变率80%±5%;
2. 锁紧可靠：螺钉扭矩0.8N·m(分步对角紧固)，ZIF连接器须闻“咔嗒”声;
3. 验证必做：接触电阻/耐压/温升三检测缺一不可。
