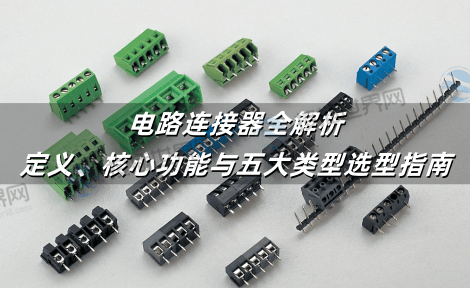

电路连接器全解析：定义、核心功能与五大类型选型指南
电路连接器是电子系统的“血管与神经”，负责模块间的电气互联与物理承载，2025年全球市场规模将突破1,200亿美元，其中35%的设备故障源于连接器失效(IPC数据)，接插世界网从结构原理、电气性能、机械设计切入，结合泰科、莫仕等头部厂商方案，为工程师提供选型、安装及可靠性保障的全流程指南。
一、本质定义：什么是电路连接器?
电路连接器(Electrical Connector)是通过金属触点实现电路可分离式连接的机电组件，需满足三大核心要求：
1. 电气导通：
接触电阻<10mΩ(信号)/<1mΩ(电源)
传输带宽高达112Gbps(PCIe 6.0连接器)
2. 机械承载：
抗振动(汽车级10G加速度)
插拔寿命>10,000次(工业级)
3. 环境防护：
IP68防水(水深1米/1小时)
耐温范围-65℃~200℃(军工陶瓷基)
> 行业数据：一台新能源汽车使用1,500+个电路连接点，占整车电子部件成本的18%。
二、五大核心类型与结构图解
| 类型 | 连接对象 | 结构特点 | 代表型号 | 适用场景 |
|---|---|---|---|---|
| 板对板连接器 | PCB ↔ PCB | 高密度针座(0.4mm间距) | Molex PicoBlade 1.25mm | 手机主板堆叠 |
| 线对板连接器 | 导线 ↔ PCB | 压接端子+塑料壳体 | TE AMP 5-480424-0 | 汽车ECU接线 |
| 线对线连接器 | 导线 ↔ 导线 | 防水胶芯+螺钉锁紧 | JST VHR-3N | 工业传感器布线 |
| 面板连接器 | 设备面板 ↔ 线缆 | 金属外壳+D形防误插 | Amphenol D-sub DB25 | 工控柜接口 |
| 射频连接器 | 高频信号传输 | 同轴结构+阻抗匹配 | SMA 5GHz接口 | 5G基站天线 |

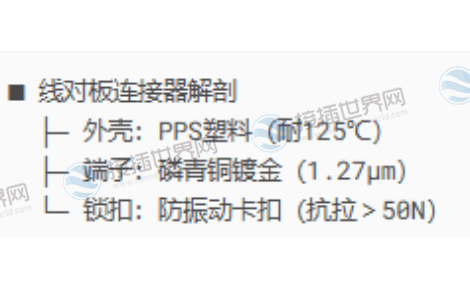

创新结构图解：
三、核心参数：选型必看的四大维度
1. 电气性能
| 参数 | 消费电子标准 | 工业/汽车标准 |
|---|---|---|
| 额定电流 | 0.5A~3A | 10A~60A(电源端子) |
| 工作电压 | 12V~48V | 850V(新能源平台) |
| 接触电阻 | <20mΩ | <5mΩ |
| 信号完整性 | USB 3.0(5Gbps) | PCIe 6.0(112Gbps) |
2. 机械与环境参数
插拔寿命：消费级500次 → 工业级50,000次(莫仕MX150实测)
防护等级：IP50(基础防尘)→ IP6K9K(高压水枪冲洗)
耐温范围：-40℃~+125℃(汽车舱内)→ -65℃~+200℃(航天陶瓷基)
3. 安全认证(强制要求)
UL 94 V-0阻燃(850℃灼热丝测试)
RoHS/REACH无铅环保
IEC 60512机械耐久认证
四、五大应用场景与选型方案
| 场景 | 核心痛点 | 推荐连接器类型 | 关键技术参数 |
|---|---|---|---|
| 新能源汽车 | 振动+高温导致接触失效 | 高压线对板连接器 | 载流60A，耐压1,000V，IP6K9K |
| 5G通信基站 | 高频信号衰减(>28GHz) | 射频同轴连接器 | 阻抗50Ω±1%，驻波比<1.2 |
| 工业机器人 | 关节频繁弯曲致线缆断裂 | 浮动式板对板连接器 | ±0.5mm公差补偿，插拔>5万次 |
| 储能系统 | 大电流温升(ΔT>50K) | 螺钉端子电源连接器 | 铜厚2.0mm+散热基座，载流200A |
| 医疗设备 | 消毒液腐蚀触点 | 密封型线对线连接器 | PPS壳体+镀金层3μm，耐乙醇擦拭 |
失效案例与解决：
> 某储能柜因连接器温升过高熔毁，更换为TE PowerLock 200A螺钉端子(铜厚2mm+导热硅脂)后温降32℃。
五、选型四步法则：精准匹配需求
1. 电气需求定类型
高频信号(>10GHz)→ 射频连接器(SMA/BNC)
大电流(>10A)→ 螺钉/压接端子(铜厚≥1mm)
2. 环境适应性选材
3. 机械强度验证
振动场景：双锁扣结构(抗10G加速度)
弯折场景：FPC柔性连接器(弯曲半径≥3mm)
4. 成本与效率平衡
大批量：SMT贴装连接器(成本$0.02/点，效率>20,000点/小时)
维修场景：弹簧端子(免工具更换，耗时<1分钟)
六、安装规范与故障预防

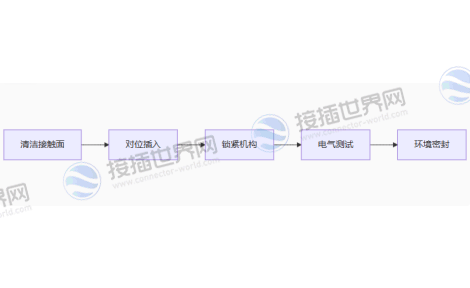

1. 五步安装流程
关键操作：
压接端子形变率80%±5%(金航标QCP-012)
螺钉锁紧扭矩0.6~0.8N·m(对角线分步紧固)
2. 高频故障解决方案
电路连接器选型的本质是“性能-环境-成本”三角平衡：
1. 汽车/工业场景：优选IP67级密封端子，验证振动曲线;
2. 高频/大电流：必查S参数/温升报告;
3. 未来趋势：112G高速连接(PCIe 6.0)、2000V SiC高压平台。
