电路连接器选型全攻略：从参数匹配到场景适配的实战指南
在电子系统设计中，电路连接器选型直接决定设备的可靠性与成本效率。据统计，23%的电气故障源于连接器选型不当。随着新能源汽车800V高压平台普及与AI服务器224Gbps高速传输需求爆发，选型复杂度显著提升——高压连接器需承载450A电流，高速背板连接器阻抗公差需控制在±5Ω。接插世界网将系统解析选型流程、常见误区及场景化策略，为工程师提供从需求分析到量产落地的全链路解决方案。
一、选型核心原则与关键参数解析
电路连接器选型是一项系统工程，需统筹电气性能、机械结构和环境适应性三大维度。忽视任一环节都可能导致系统失效，如接触电阻超标引发过热，或振动环境下插针松动引发电弧放电。
1. 电气性能指标
电流/电压匹配：
选型电流需预留1.2~1.5倍安全余量。例如新能源汽车主回路实测电流200A时，应选择标称300A以上的连接器，避免高温环境下载流能力下降引发的过热风险。电压匹配需考虑工作电压的1.5倍耐压值，800V平台应选用耐压1200V的连接器。
信号完整性保障：
高频场景(如车载摄像头、服务器GPU互联)需选择阻抗匹配连接器(50Ω/75Ω)，屏蔽效能≥60dB。LVDS差分信号传输需控制阻抗公差在±5Ω内，防止信号反射。
表1：不同应用场景的电气参数要求对比
2. 机械结构要求
插拔寿命与锁止机制：
工业自动化场景需≥10，000次插拔(如浩亭Han®系列)，汽车电子要求≥100次，消费电子≥50次。二次锁止(TPA)设计可提升抗振动能力30%-50%，大众MQB平台案例显示其有效避免车辆震动导致的接触不良。
防护等级(IP代码)：
发动机舱连接器需IP6K9K(防高压喷水)，底盘区域需IP67(防短时浸泡)，车内件要求IP5K2(防粉尘与垂直滴水)。
3. 环境适应性设计
材料耐温性与耐腐蚀性：
PA66尼龙：成本低，耐温-40℃~120℃，适用于车身控制模块;
LCP液晶聚合物：耐温-40℃~180℃，耐强酸/冷却液，适用于发动机舱;
镀层选择：镀锡端子(0.3元/个)用于普通环境，镀银端子(成本+40%)提升抗氧化性，镀金端子(价格翻倍)保障高频信号稳定性。
二、三大常见选型误区与规避方案
选型失误不仅增加成本，更可能引发系统级故障。凌科电气调研显示，68%的工业设备连接失效源于以下误区：
1. 误区①：电流计算仅依赖标称值
风险点：
标称电流通常在25℃环境测定，高温环境下载流能力下降30%-50%。某新能源车企曾因未考虑机舱温度80℃工况，导致连接器温升超标引发熔毁。
解决方案：
三步骤校正法：
① 实测工作峰值电流(如示波器抓取电机启动瞬态);
② 计算选型电流 = 峰值 × 1.5倍;
③ 选用高温载流稳定的产品(如凌科YM28系列，85℃时温升<30K)。
2. 误区②：盲目追求低接触电阻
风险点：
初始电阻达标但运行后飙升(如盐雾环境中镀层腐蚀导致电阻增加200%)，引发持续过热。
解决方案：
长效稳定性三要素：
① 基材：磷青铜/铍铜优于黄铜(导电率提升30%);
② 镀层：镍底镀银 > 纯镀锡(耐磨性提升3倍);
③ 结构：劈槽式插孔比片簧式接触面积大40%，应力分布更均匀。
3. 误区③：忽视机械结构设计
风险点：
振动场景下插针微动磨损产生电弧，大电流连接器可能引发火灾。
解决方案：
锁紧机制：螺旋卡口+止退环结构(如YM28系列)抗振性优于卡扣式;
线缆固定：尾部柔性线缆夹减少弯折应力，防止线芯断裂;
浮动插针设计：补偿±0.3mm安装公差，适用于铁路设备(通过IEC 61373标准)。
三、场景化选型指南：从新能源到工业自动化
不同应用场景对连接器的性能需求存在显著差异，选型需以场景痛点为核心导向。

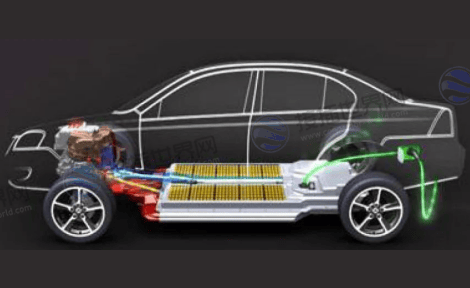

1. 新能源汽车三电系统
高压动力回路：
选用橙色壳体高压连接器(国际安全色标)，材料必须为LCP或PPS(耐150℃)，液冷快充座需集成温度传感器(如特斯拉V3超充)。
高速数据链路：
ADAS系统优选Fakra(12-18元/个)或以太网连接器(35-50元/个)，屏蔽层覆盖率≥90%，阻抗100Ω±5Ω。

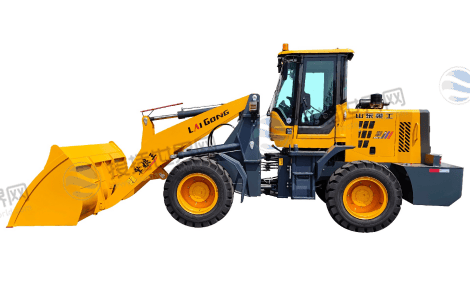

2. 工业自动化设备
重载机械连接：
选用IP68/IP69K防护的重载连接器(如菲尼克斯EVO系列)，螺钉锁紧替代插拔式，抗振动能力提升50%。
模块化设计：
采用M12/M8系列组合连接器(支持电力+Profinet信号混合传输)，减少接口数量，库存成本降低30%。
3. 消费电子与AI基础设施
高密度互连：

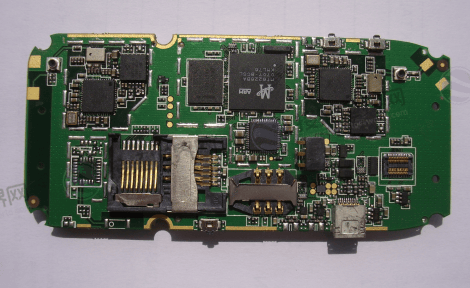

手机主板选用0.4mm间距板对板连接器(0.22元/个)，服务器背板需224Gbps高速铜缆(阻抗85Ω±5%)。
散热优化：
NVIDIA GB200服务器采用液冷电源连接器，载流500A时温升≤35℃，成本较风冷方案高120%但寿命延长3倍。
四、成本优化与供应链管理策略
在保障可靠性的前提下，科学降本可减少综合成本15%-30%：
1. 设计阶段降本
材料分级使用：
发动机舱用LCP材质端子(8.7元)，车内区域改用PA66(1.2元)，单辆车节省成本超200元。
国产化替代：
新能源高压连接器选用柯耐特CNTO系列(700元)，比TE/安费诺低30%，且通过IATF16949认证。
2. 采购与生产优化
批量杠杆效应：
消费电子端子万件采购价可降至0.05元(较千件价降60%);
汽车胶壳500套起订享32%折扣(10.44元→7.08元)。
渠道优选：
B2B平台直供(如接插世界网)较代理渠道降价20%，全国六大仓库备货缩短交期至72小时。
五、验证体系与行业标准认证
选型尾声需通过严苛验证确保量产一致性，重点关注三类测试：
1. 电气性能验证
接触电阻：≤5mΩ(额定电流下);
温升测试：ΔT≤55K(如USCAR-2标准要求150A时温升<55℃)。
2. 环境适应性验证
盐雾试验：96小时无腐蚀(满足GMW3172标准);
温度循环：-40℃~125℃循环500次，接触电阻波动≤10%。
3. 行业强制认证
汽车电子：USCAR-2(电气性能)、LV214(振动)、IP6K9K(防水);
工业控制：IEC 61076(机械强度)、UL 94 V0(阻燃);
消费电子：USB-IF认证(接口兼容性)。
电路连接器选型需以电气参数匹配为根基(电流/电压余量≥1.5倍)、机械可靠性为核心(插拔寿命>10，000次)、场景适配性为导向(车规级耐150℃/工业IP68防护)。规避三大误区——标称电流误读、接触电阻虚低、结构设计缺失——可降低故障率70%。成本控制需践行材料分级与国产替代策略，并通过HALT测试及行业认证保障量产一致性。
