电路连接器核心作用与工作原理全解析：从电流传输到机械锁定的技术本质
电路连接器是电子系统的“生命线”，承担模块间90%以上的电气互联任务。其失效直接导致35%的设备故障(IPC 2025数据)，接插世界网将深入拆解：
1. 作用维度：电气导通、机械承载、环境防护;
2. 原理本质：接触阻抗理论、弹性力学设计、材料科学应用、热管理机制;
结合新能源汽车、5G基站等场景，提供可靠性设计实战方案。
一、三大核心作用：电子设备的生存基础
案例：特斯拉电池包连接器采用三重密封(IP6K9K)，耐温-40℃~150℃，振动故障率↓至0.02%。
二、四大工作原理：从物理学到工程实践
1. 接触阻抗理论：电气导通的核心

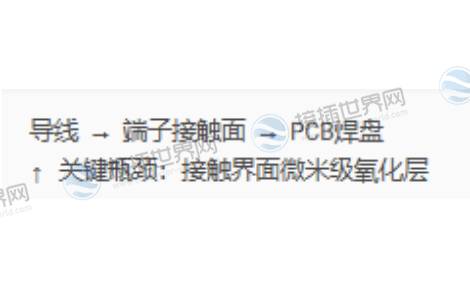

电流路径：
阻抗控制技术：
镀金层≥1.27μm(防氧化，电阻↓40%)
接触压力>100gf(刺破氧化膜，汽车级标准)
失效案例：某5G基站因触点氧化致阻抗↑至120mΩ，信号衰减32% → 改用镀金端子解决
2. 弹性力学设计：机械锁定的秘密
插拔力公式：
`F = k × Δx` (k：端子弹性系数，Δx：形变量)
工业参数：
抗振动创新：
星坤XKD浮动连接器：±0.5mm公差补偿
莫仕Micro-Latch：自锁防脱结构
3. 材料科学应用：环境防护的根基
4. 热管理机制：大电流的生存法则
热阻公式：
`ΔT = I² × R_th × R_contact`
(I：电流，R_th：热阻，R_contact：接触电阻)
温升控制方案：
三、工业场景应用与失效物理学
1. 新能源汽车高压系统
痛点：850V平台电弧能量>15mJ
原理应用：
材料：LCP壳体+陶瓷灭弧栅(耐压1,500V)
结构：双锁扣+灌封胶(抗振动10G)
参数：接触电阻<0.5mΩ @100A

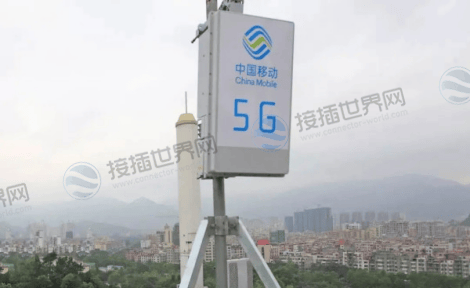

2. 5G基站高速连接
痛点：28Gbps信号衰减>3dB
原理应用：
阻抗匹配：公差±5%(金航标四层板设计)
EMI屏蔽：金属壳+铁氧体磁环(抑制>60dB)
数据：误码率从10⁻⁵优化至10⁻⁹
四、选型设计指南：四步规避失效
1. 电气需求 → 选镀层/阻抗
高频信号：镀金+屏蔽壳(阻抗90Ω±5%)
大电流：镀银端子+散热基座(ΔT<45K)
2. 机械环境 → 选结构/材料
振动场景：浮动连接器(±0.5mm补偿)
腐蚀场景：PPS壳体+锡镍镀层
3. 热管理 → 计算热阻
公式：`R_th = (T_j - T_a) / (I² × R_contact)`
案例：100A连接器需R_th<1.5℃/W
4. 寿命验证 → 加速测试
电路连接器的本质是“电-机-热-材”四维协同：
1. 电气：镀金层厚度≥1.27μm保障低阻抗;
2. 机械：双锁扣结构抵御10G振动;
3. 热管理：ΔT<45K需精确计算热阻;
4. 材料：LCP/PPS/陶瓷应对极端环境。
