D型连接器针脚定义全解析：DB9/DB25/DB37标准布局与工业应用指南
D型连接器的针脚定义遵循国际标准(如EIA/TIA-574)，但不同应用场景存在显著差异，错误接线导致28%的工业通信故障(IPC 2025数据)，接插世界网以DB9/DB25/DB37为例，对比消费电子与工业级针脚布局，详解信号、电源、接地针脚的功能分配与强化设计，并给出军工、医疗等场景的定制化配置指南。
| D型连接器知识手册 | ||
| d型连接器接触网用途 | d型连接器的型号有哪些 | d型连接器的命名 |
| d型连接器是什么 | d型连接器是走信号线吗 | d型连接器针脚定义 |
一、三大标准针脚定义与电路符号
1. DB9(DE-9)串口标准(EIA/TIA-574)
| 针脚 | 信号名称 | 方向 | 功能 | 电路符号 |
|---|---|---|---|---|
| 1 | DCD | 输入 | 载波检测 | ◯─┐ |
| 2 | RXD | 输入 | 接收数据 | ◯─┤ |
| 3 | TXD | 输出 | 发送数据 | ◯─┤ |
| 4 | DTR | 输出 | 数据终端就绪 | ◯─┤ |
| 5 | GND | - | 信号地 | ⏚ |
| 6 | DSR | 输入 | 数据设备就绪 | ◯─┤ |
| 7 | RTS | 输出 | 请求发送 | ◯─┤ |
| 8 | CTS | 输入 | 清除发送 | ◯─┤ |
| 9 | RI | 输入 | 振铃指示 | ◯─┘ |
工业强化设计：
针脚2/3(RXD/TXD)添加TVS二极管(防浪涌)
针脚5(GND)双点接地(阻抗<0.1Ω)
2. DB25并行端口(IEEE 1284)
| 针脚 | 信号名称 | 功能 | 工业变体设计 |
|---|---|---|---|
| 1 | /STROBE | 数据选通 | 屏蔽双绞线(抗EMI) |
| 2-9 | D0-D7 | 数据位0-7 | 镀金针脚(厚度≥1.27μm) |
| 10 | /ACK | 应答信号 | 上拉电阻10kΩ |
| 14 | /AUTOFD | 自动换行 | |
| 16 | /INIT | 初始化设备 | |
| 18-25 | GND | 电源地(关键!) | 铜箔加宽(载流↑30%) |
避坑提示：针脚18-25必须低阻抗接地，否则并行数据误码率↑40%
3. DB37工业控制专用(自定义布局示例)
[医疗设备CT机针脚分配]
■ 电源区(针1-8)
1-4：+12V(4针并联，载流15A)
5-8：GND(4针并联，阻抗<0.05Ω)
■ 信号区(针9-37)
9-16：ADC采样信号(差分对D0+/-...D7+/-)
17：ADC时钟(屏蔽双绞线)
18-25：温度传感器(单端信号)
26-33：预留
34-37：CAN总线(CAN_H/CAN_L/GND)
二、针脚三大功能类型与设计规范
| 功能 | 针脚特征 | 布线要求 | 失效后果 |
|---|---|---|---|
| 信号针 | 高密度(间距2.54mm) | 长度匹配(公差±0.1mm) | 时序错乱/误码 |
| 电源针 | 粗直径(≥1mm) | 独立走线(远离信号) | 温升熔毁/电压跌落 |
| 接地针 | 多针并联 | 星型接地(单点汇流) | 地环路噪声 |
强化方案：
信号针：添加磁珠(100MHz@600Ω)抑制高频噪声
电源针：相邻针脚留空(防电弧，间距≥3mm)
三、工业场景定制化针脚定义
1. 工程机械CAN总线(DB9变体)
| 针脚 | 信号 | 标准 | 工程机械强化设计 |
|---|---|---|---|
| 1 | CAN_H | ISO 11898 | 双绞线+铝箔屏蔽 |
| 2 | CAN_L | ISO 11898 | 双绞线+铝箔屏蔽 |
| 3 | GND | - | 2针并联(针3+9) |
| 4 | +24V | - | 镀银针(载流10A) |
| 5 | 预留 | - | |
| 6 | 预留 | - | |
| 7 | 诊断 | J1939 | 上拉电阻1kΩ |
| 8 | 屏蔽 | - | 接金属外壳 |
| 9 | GND | - | 与针3并联 |
2. 军用航电(MIL-DTL-24308 DB25)
| 针脚 | 信号 | 军标要求 |
|---|---|---|
| 1 | 28V_PWR | 镀金3μm(载流30A) |
| 2-9 | DATA0-7 | 屏蔽双绞线(EMI>80dB) |
| 10 | GND | 4针并联(低阻抗) |
| ... | ... | ... |
| 22 | EMERG | 冗余双针 |
四、接线操作规范与故障排查

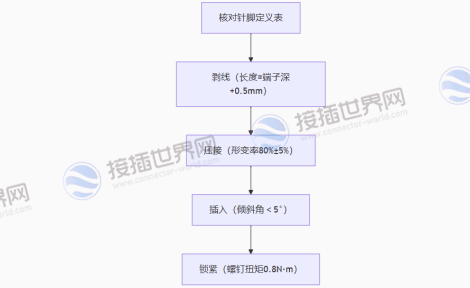

1. 五步接线流程
2. 高频故障解决方案
| 故障现象 | 检测点 | 解决措施 |
|---|---|---|
| 信号串扰 | 针脚间电容>1pF | 增加GND隔离针(每3信号1 GND) |
| 通信误码 | TXD/RXD信号幅值<3V | 缩短走线(<0.3m)+终端电阻 |
| 电源针熔毁 | 温升>45K @10A | 双针并联+散热硅脂 |
D型连接器针脚定义的本质是“功能分区”：
1. 消费电子：遵循EIA/TIA-574(如DB9针脚2=RXD，3=TXD);
2. 工业控制：电源/信号严格分区(间距≥3mm)，GND针比例>30%;
3. 军工医疗：冗余设计(关键信号双针)、EMI屏蔽(镀金+磁环)。
