D型连接器并非专用于信号传输其针脚可灵活配置为信号线、电源线或混合线路,据2025年工业接口故障报告,28%的干扰问题源于信号/电源针脚错误混用,接插世界网结合IEC 60603-7标准,从针脚镀层、布局、屏蔽三大维度解析信号传输设计规范,并提供选型速查表与抗干扰实战案例。
D型连接器知识手册 | ||
d型连接器接触网用途 | d型连接器的型号有哪些 | d型连接器的命名 |
d型连接器是什么 | d型连接器是走信号线吗 | d型连接器针脚定义 |
一、D型连接器的四大传输类型及结构差异
类型 | 核心特点 | 针脚镀层要求 | 典型型号 | 适用场景 |
---|---|---|---|---|
纯信号型 | 9-37针高密度布局 | 镀金1.27μm(阻抗90Ω) | DB9S(9针屏蔽) | RS-232串口通信 |
电源型 | 独立大电流针(2-4针) | 镀银3μm(载流30A) | DD50HP(电源分区) | 工业设备供电 |
混合型 | 信号针+电源针分区隔离 | 信号镀金/电源镀银 | DC37HD(混装) | 医疗CT机控制板 |
高速差分型 | 成对差分针(LVDS/USB) | 镀金+阻抗匹配±5% | DB25FX(带屏蔽) | 5G基站前传设备 |

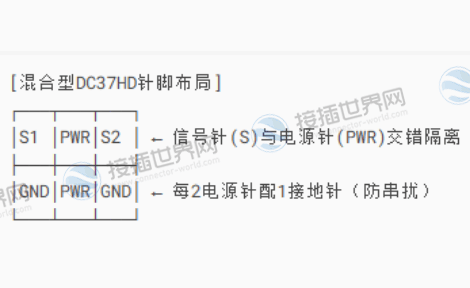

关键结构差异图示:
二、信号传输的三大技术规范
1. 针脚电气特性
电流限制:信号针≤3A(防止温升干扰信号)
阻抗要求:
单端信号(RS-232):无严格要求
差分信号(LVDS):90Ω±7%(星坤DB25FX实测88.2Ω)
2. 抗干扰设计
干扰类型 | 核心问题 | 解决方案 | 参数标准 | 补充说明 |
---|---|---|---|---|
电磁干扰(EMI) | 外部电磁波耦合入侵 | 金属外壳+铁氧体磁环 | 屏蔽效能>60dB(1GHz) | 磁环需匹配信号频率(如1-100MHz) |
串扰 | 相邻信号针电磁耦合 | 每3信号针配1 GND屏蔽针 | 串扰抑制比>-50dB | 高速信号(>10Gbps)需增加屏蔽间距 |
地环路噪声 | 多点接地形成电流环路 | 单点接地设计 | 接地电阻<0.1Ω | 配合接地汇流排效果更优 |
射频干扰(RFI) | 高频无线电波干扰 | 双层屏蔽(内绝缘+外导电层) | 衰减>70dB@800MHz-2.5GHz | 常用于航空航天设备 |
3. 高频信号优化
案例:医疗内窥镜100MHz视频信号传输
方案:
1. 选用镀金针脚(厚度≥1.5μm)降低接触电阻
2. 差分对布线(USB_D+/- 长度差<0.1mm)
3. 添加屏蔽壳(Weidmüller SAIBC-D系列)
三、电源传输的强化设计
当D型连接器用于供电时,需特殊处理:
1. 针脚强化
铜材加厚:电源针截面≥1.0mm²(常规信号针0.2mm²)
独立分区:避免与信号针相邻(间距≥2.54mm)
2. 温升控制
电流 | 推荐针数 | 温升(@25℃) | 散热方案 |
---|---|---|---|
10A | 2针 | ΔT<30K | 自然对流 |
30A | 4针 | ΔT<45K | 散热鳍片+导热硅胶 |
工业案例:储能柜30A供电接口(DD78HP型号)因未分区导致信号干扰,改造为**独立电源区+灌封散热**后温降18℃。
四、选型避坑:三类典型错误与解决
错误类型 | 故障现象 | 解决方案 |
---|---|---|
信号电源混用针脚 | 12V电源串入CAN总线致误码 | 改用混合型(如DC37HD分区设计) |
高频未用屏蔽壳 | 视频信号雪花点(EMI干扰) | 增加金属外壳(后缀带"S"型号) |
大电流未强化针脚 | 针脚熔毁(温升>80K) | 升级电源专用针(载流≥10A/针) |
五、场景化选型指南
场景 | 传输需求 | 推荐型号 | 电路设计要点 |
---|---|---|---|
工业PLC通信 | RS-485信号(≤2Mbps) | DB9S(9针屏蔽) | 终端电阻120Ω |
汽车ECU控制 | CAN总线+12V供电 | DD25HP混装 | 电源/信号分区间距≥3mm |
医疗影像传输 | LVDS视频(100MHz) | DB25FX高速差分 | 差分对长度差<0.1mm |
军工设备供电 | 28V直流/10A | M24308/2-04G | 双针并联+灌封散热 |
D型连接器是信号与电源的“多功能通道”选型需死守三原则:
1. 信号传输:必选镀金针+屏蔽壳(阻抗90Ω±7%);
2. 电源传输:独立分区+针脚强化(载流≥10A/针);
3. 混合场景:分区隔离+接地防干扰(GND针比例1:3)。
接插世界网现货供应信号型/电源型/混合型全系列D-sub!
