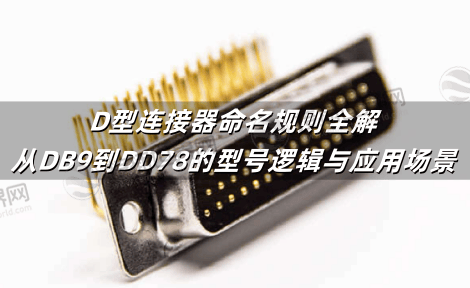

D型连接器命名规则全解：从DB9到DD78的型号逻辑与应用场景
D型连接器的型号并非随机编码，而是严格遵循IEC 603-2标准的结构化命名体系，一个完整的型号如“DB25S-W4”蕴含了针脚数、外壳类型、安装方式等关键信息，据行业统计，32%的选型错误源于型号误读，接插世界网从字母前缀、数字后缀、工业强化标识三大维度，结合TE、Amphenol等厂商规范，详解命名逻辑与选型映射关系。
| D型连接器知识手册 | ||
| d型连接器接触网用途 | d型连接器的型号有哪些 | d型连接器的命名 |
| d型连接器是什么 | d型连接器是走信号线吗 | d型连接器针脚定义 |
一、核心命名结构：三部分解码
D型连接器标准型号由字母前缀 + 数字后缀 + 强化标识构成：
[示例]：DB25S-W4
● DB：接口类型(标准密度)
● 25：针脚数量
● S：金属外壳(Shielded)
● W4：焊接端子+4螺钉固定
1. 字母前缀：定义接口密度与功能
| 前缀 | 针脚排布 | 应用场景 | 典型型号 |
|---|---|---|---|
| DB | 标准密度(2排/3排) | 串口/打印机(RS-232) | DB9(9针) |
| DC | 高密度(3排紧凑) | 医疗CT机/工业传感器 | DC37(37针) |
| DD | 双密度(4排超密) | 军工通信/服务器电源 | DD50(50针) |
| DE | 超小型(微型化) | 便携设备/无人机 | DE15(15针) |
> 特殊变体：
> DR：反向孔位(Reversed Gender)
> HD：高密度混合型(如HD78：电源+信号混装)
2. 数字后缀：针脚数量的直接表达
9/15/25/37/50/78：直接对应物理针脚数量
例外规则：
“0”结尾：表示无针插座(如DB50S0：50孔母座)
“P”结尾：插针式公头(如DB25P)
3. 强化标识：环境与安装方式
| 后缀 | 含义 | 技术特点 | 适用场景 |
|---|---|---|---|
| S | 金属屏蔽壳 | EMI防护>60dB | 医疗影像设备 |
| W | 焊接端子(Wire lead) | 压接后焊线，抗拉力>50N | 船舶电力系统 |
| A | 法兰安装 | 4孔螺栓固定(M3螺纹) | 工业控制柜 |
| F | 浮动式 | ±0.5mm公差补偿 | 工业机器人关节 |
| IP67 | 防护等级 | 硅胶密封+防尘盖 | 户外电力设备 |
二、工业/军用特殊命名规则
军工与工业场景在标准命名后添加专属代码：
1. 军用标准(MIL-DTL-24308)
型号结构：`M24308/2-XX`
/2：D-sub系列
XX：针脚数(如01=9针，04=25针)
材料标识：
G：镀金触点(耐腐蚀)
T：耐高温壳体(-65℃~200℃)
> 示例：`M24308/2-04T` → 25针军规高温型
2. 工业强化型号(如TE/Amphenol)
| 厂商 | 命名逻辑 | 示例型号解析 |
|---|---|---|
| TE | DCM-数字-后缀 | DCM-25-S → 25针金属壳 |
| Amphenol | D-sub 数字+功能 | D-sub 37P Fx → 37针浮动公头 |
| 星坤 | XKD-数字-后缀 | XKD-50S → 50针金属屏蔽 |
三、型号与应用场景速查表
| 需求场景 | 推荐型号 | 命名解析 | 核心优势 |
|---|---|---|---|
| 工业机器人信号传输 | DC37F | DC=高密度，37针，F=浮动 | 补偿振动公差±0.5mm |
| 户外电力柜供电 | DB25W4-IP67 | DB=标准密度，25针，W4=焊接+4螺钉 | IP67防尘防水 |
| 医疗设备EMI防护 | DC37S | DC=高密度，37针，S=金属屏蔽 | 铁氧体磁环降噪 |
| 军机通信接口 | M24308/2-04G | 军规25针，G=镀金触点 | 耐盐雾>500小时 |
四、避坑指南：常见命名误区
1. DB9 ≠ 9针：
DB9实为DE-9(早期误称沿用)，真DB系列最小为DB15。
2. “HD”非高密度：
HD前缀特指混合型(如HD78含电源针)，高密度应选DC/DD系列。
3. 后缀缺失风险：
未标注S/W的型号(如DB25)通常为塑料壳，工业振动场景禁用!
D型连接器命名的本质是“功能密码本”：
前缀(DB/DC/DD)→ 定义密度等级;
数字(9/25/50)→ 明确针脚数量;
后缀(S/W4/IP67)→ 标识强化特性。
选型三铁律：
1. 工业场景必查后缀(S金属壳/W焊接端);
2. 军用设备认准MIL-DTL-24308编码;
3. 高密度信号选DC/DD系列(非DB)。
接插世界网现货覆盖DB/DC/DD全系列。
