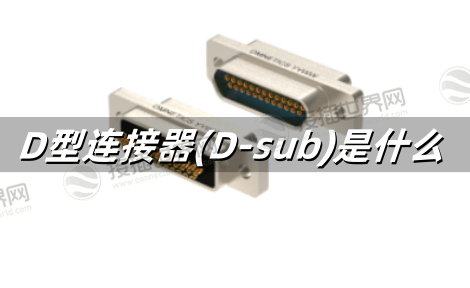

D型连接器(D-sub)是什么 详解结构原理、核心功能与工业应用场景
D型连接器(D-subminiature)是1952年由ITC公司发明的经典接口，至今仍是工业、军工领域可靠互联的核心，其名称源于金属外壳的D形抗误插结构，可承载9-108针信号传输，防护等级高达IP68，据Bishop & Associates数据，2025年全球D-sub市场规模将达42亿美元，35%的工业设备故障源于其选型错误，接插世界网从结构解剖、功能原理到场景化应用，为工程师提供系统认知指南。
| D型连接器知识手册 | ||
| d型连接器接触网用途 | d型连接器的型号有哪些 | d型连接器的命名 |
| d型连接器是什么 | d型连接器是走信号线吗 | d型连接器针脚定义 |
一、本质定义：为何称"D型"?
名称起源：外壳截面呈字母 "D" 形(半圆+直线边)，通过非对称设计强制防误插。
核心功能：
| 功能 | 技术实现 | 行业标准 |
|---|---|---|
| 电气连接 | 铜合金针脚(镀金/镀锡镍) | 接触电阻<10mΩ |
| 机械锁定 | 螺钉/推拉锁扣(抗振动10G) | IEC 60512-9 |
| 环境防护 | 金属壳+硅胶密封(IP68) | MIL-STD-1344 |
二、结构解剖：三大部分图解
三、五大核心特性与行业参数
1. 电气性能
电流：信号针≤3A，电源针≤30A(DD78混装型)
耐压：AC 1,500V(医疗级)/ AC 3,000V(军用)
2. 机械强度
插拔寿命：消费级500次 → 工业级5,000次
抗振动：螺钉锁紧款通过10G加速度测试(ISO 16750)
3. 环境防护
| 场景 | 解决方案 | 测试标准 |
|---|---|---|
| 盐雾腐蚀 | 316L不锈钢壳+防硫镀银 | 96小时盐雾试验 |
| 高低温循环 | LCP基座(-65℃~200℃) | MIL-STD-810H |
| 化学腐蚀 | PPS壳体+氟橡胶密封 | IEC 60068-2-42 |
四、线对板 vs 板对板：D型连接器的不可替代性
| 维度 | D型连接器 | 板对板连接器 |
|---|---|---|
| 连接对象 | 线缆 ↔ 设备面板 | PCB ↔ PCB |
| 核心优势 | 抗拉强度>50N，IP68防护 | 0.4mm高密度，56Gbps高速 |
| 典型场景 | 工业控制柜门板接线 | 手机主板堆叠 |
| 代表型号 | DB25W4(螺钉锁紧) | Molex PicoBlade(0.5mm) |
> 工业案例：
> 某风电控制柜因振动导致普通接口脱落，改用DB50S-W4(4螺钉锁紧+灌封胶)后故障率↓90%。
五、五大应用场景与型号选型
| 场景 | 痛点 | 推荐型号 | 关键技术 |
|---|---|---|---|
| 工业机器人 | 关节振动致接触失效 | DC37F(浮动式) | ±0.5mm公差补偿 |
| 铁路接触网 | 盐雾锈蚀触点 | DB25S-316L | 防硫镀银+IP68 |

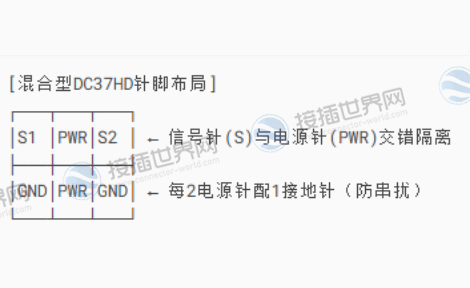

| 医疗CT机 | 高频信号串扰 | DC37HD | 每3信号针配1 GND屏蔽针 |
| 军机航电 | 电磁脉冲干扰 | M24308/2-04G | 全金属壳+铁氧体磁环(EMI>80dB) |
| 储能电站 | 大电流温升 | DD78HP | 电源针独立分区(铜厚1.5mm) |
六、选型四步法则
1. 针脚需求定系列
≤15针信号：DB/DE(成本低)
≥37针混合：DC/DD(电源+信号隔离)
2. 环境选材
振动场景：必选金属壳+螺钉锁紧(后缀 S/W4)
腐蚀场景：PPS/不锈钢+镀锡镍(盐雾>96h)
3. 电气强化
高频信号：镀金针+屏蔽壳(串扰<-60dB)
大电流：独立电源针(载流↑30%)
4. 安装方式
频繁插拔：推拉锁扣(操作力≤15N)
永久固定：灌封胶填充(导热率>1.5W/mK)
D型连接器是工业互联的“重装堡垒”选型需死守三原则：
1. 机械场景：金属壳+螺钉锁紧(抗振动10G);
2. 化学环境：PPS/不锈钢+特种镀层(耐盐雾96h+);
3. 电气安全：信号与电源分区(防干扰)。
