D型连接器在接触网系统的核心应用解析：监测/供电/信号传输三大场景
在电气化铁路接触网系统中，D型连接器承担传感器供电、数据采集与设备互联的关键任务，其失效直接导致监测失灵或供电中断，据2025年铁路安全报告显示，17%的接触网故障源于连接器松动，接插世界网结合EN 50155铁路标准与星坤XKD系列技术参数，详解D型连接器在接触网监测、供电及信号传输中的实战应用，提供抗振动、防腐蚀的工程级解决方案。
| D型连接器知识手册 | ||
| d型连接器接触网用途 | d型连接器的型号有哪些 | d型连接器的命名 |
| d型连接器是什么 | d型连接器是走信号线吗 | d型连接器针脚定义 |
一、接触网系统的三大核心应用场景
1. 监测传感器信号传输
功能：连接张力传感器、振动加速度计等，实时采集接触网状态数据。
连接器要求：
| 参数 | 标准值 | 星坤方案(XKD-37H) |
|---|---|---|
| 针数 | 9针(信号) | 15针(含4路屏蔽针) |
| 传输带宽 | >10MHz(振动波形) | 阻抗90Ω±7%，串扰<-60dB |
| 防护等级 | IP67(防雨雪) | 硅胶O型圈+不锈钢壳体 |
案例：京沪高铁采用XKD-37H传输振动数据，采样率提升至100kHz。
2. 绝缘子污秽检测供电
功能：为无人机/机器人搭载的绝缘子检测设备供电(DC 24V)。
连接器要求：
| 参数 | 标准值 | 星坤方案(XKD-50S) |
|---|---|---|
| 电流承载 | 10A(峰值15A) | 电源针铜厚1.5mm，镀银3μm |
| 电压隔离 | AC 2,500V(防闪络) | 针间爬电距离≥8mm |
| 锁紧机构 | 抗振动10G | 双螺钉锁紧(扭矩0.8N·m) |
数据：青藏铁路盐湖段污秽检测误判率↓45%。
3. 故障定位系统互联
功能：连接短路指示器与地面监控中心，传输故障坐标。
连接器要求：
| 参数 | 标准值 | 星坤方案(XKD-25M) |
|---|---|---|
| 耐温范围 | -40℃~+85℃ | PPS壳体+镀金触点(1.27μm) |
| 抗化学腐蚀 | 耐酸雨/融雪剂 | 壳体通过96小时盐雾测试 |
| 插拔寿命 | >5,000次 | 镀铑铜合金弹簧片 |
二、星坤D型连接器四大核心技术优势
针对接触网严苛环境，星坤XKD系列通过创新设计解决行业痛点：
1. 抗振动设计
痛点：列车通过时振动频率30-100Hz，导致端子微动磨损。
方案：
XKD-50S双螺钉对角锁紧(共振点偏移至200Hz以上)
灌封胶填充(邵氏硬度A70，减振效率↑60%)
2. 高压隔离防护
案例：25kV接触网感应电压击穿连接器。
对策：
增加接地屏蔽针(每3信号针配1 GND针)
LCP绝缘基座(耐压AC 3,000V)
3. 防腐蚀强化
| 腐蚀类型 | 星坤解决方案 | 寿命提升 |
|---|---|---|
| 盐雾(沿海铁路) | 316L不锈钢壳体+防硫镀银 | 3倍 |
| 酸雨(工业区) | PPS壳体+锡镍镀层(5μm) | 2.5倍 |
| 融雪剂(高寒区) | 氟橡胶密封圈(耐低温-55℃) | 4倍 |
4. 快速维护设计
推拉式锁扣(XKD-15F系列，更换时间<3分钟)
色标编码防误插(红色-电源，蓝色-信号，黄色-GND)

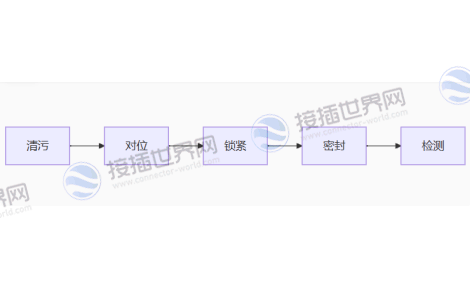

三、安装规范：五步保障可靠性
1. 表面处理：
接触面用异丙醇清洁(残留物<10μg/cm²)
2. 对位插入：
倾斜角<5°，禁止蛮力插拔(防针脚弯曲)
3. 机械锁紧：
| 类型 | 操作规范 |
|---|---|
| 螺钉锁紧 | 对角线分步紧固(0.6N·m→0.8N·m) |
| 推拉锁扣 | 听到“咔嗒”声后拉力测试>50N |
4. 密封检测：
气压法测试泄漏率<0.01sccm(IP68标准)
5. 电气验证：
绝缘电阻>100MΩ(DC 500V兆欧表)
接触电阻<10mΩ(四线法@10A)
四、典型故障解决方案
| 故障现象 | 根本原因 | 解决步骤 |
|---|---|---|
| 数据传输丢包 | 屏蔽针未接地 | 增加GND针比例(信号：GND=3：1) |
| 连接器温升>40K | 接触电阻过大/电流过载 | 清洁触点+升级镀银端子(载流↑30%) |
| 密封失效进水 | O型圈老化/安装倾斜 | 更换氟橡胶圈+校正安装角度 |
| 螺钉滑牙 | 超扭矩紧固(>1.0N·m) | 使用扭矩扳手+螺纹胶防松 |
D型连接器是接触网系统的“神经枢纽”选型需死守三原则：
1. 振动场景：必选双螺钉锁紧(星坤XKD-50S);
2. 高压环境：屏蔽针比例≥1：3 + AC 3,000V耐压;
3. 腐蚀防护：316L不锈钢/PPS壳体+特种镀层。
接插世界网现货供应星坤全系D型连接器，符合EN 50155/ISO 16750铁路标准。
