LC光纤连接器核心技术解析:高密度布线与性能优势全指南

作者:zhuqi来源:接插世界网浏览量:32时间:2025-07-14 14:28:29

LC光纤连接器以其1.25mm超小插芯直径(仅为SC的一半)和推拉自锁设计,成为高密度光纤布线的首选。在数据中心机柜中,1U空间可部署72个LC端口,比传统SC接口节省50%空间,同时实现插入损耗≤0.2dB(UPC型)和回波损耗>65dB(APC型)。随着400G光模块普及,LC连接器在MPO分支跳线中的占比超70%,接插世界网将从结构创新、场景适配、选型优化三大维度,解析LC连接器的技术优势与应用实践。

LC光纤连接器核心技术解析:高密度布线与性能优势全指南

一、结构与性能:小型化设计背后的技术突破

1. 核心结构设计

插芯材料:

氧化锆陶瓷:硬度达1250 HV,热膨胀系数10.5×10⁻⁶/K,确保-40℃~85℃工况下纤芯对准精度≤0.3μm。

不锈钢强化型:军用级耐盐雾168小时,适用于基站振动环境。

锁紧机制:

RJ-45式自锁卡扣:单次按压双工解锁(HYC专利),抗拉强度>100N。

六角螺母加固(工业款):扭矩8 in-lbs,抗振性提升400%。

2. 性能参数对比

表:LC连接器性能分级标准

参数 消费级 工业级 军用级
插入损耗 ≤0.3dB ≤0.15dB ≤0.1dB
回波损耗 UPC>50dB UPC>55dB APC>68dB
插拔寿命 500次 3,000次 5,000次
工作温度 -20℃~70℃ -40℃~85℃ -45℃~125℃

关键优势:

APC端面技术:8°斜面抛光使回波损耗>65dB,彻底解决CATV网络反射干扰。

双工集成设计:一次按压同步解锁双纤(HYC方案),布线效率提升60%。

二、场景化应用:从数据中心到工业物联网

1. 数据中心高密度布线

核心方案:

MPO-LC分支跳线:单MPO-24接口转接24个LC双工口,支持100G QSFP28→10G SFP+链路聚合。

预端接配线架:华为CloudEngine 16800交换机实现单机柜288个LC端口,损耗≤0.25dB。

成本优化:

预端接方案较现场熔接降低工时成本70%,故障率下降90%。

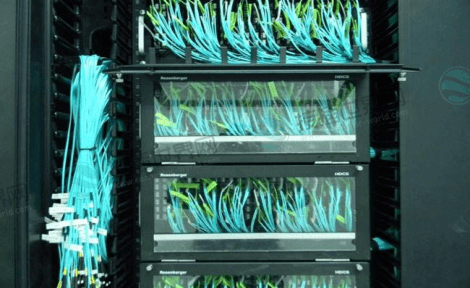

数据中心布线

2. 5G与工业严苛环境

基站前传:

工业级LC+铠装跳线,IP68防护耐受-40℃~85℃,抗盐雾腐蚀>168小时。

PROFINET工业总线:

替换传统CAN总线,通过M12-LC转接器实现万兆传输(西门子方案)。

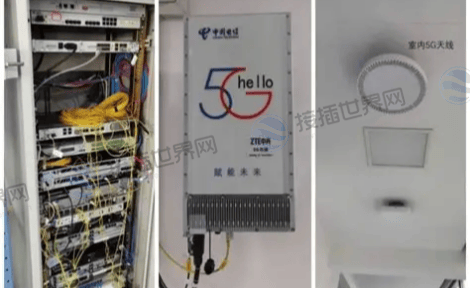

5G基站前传

3. 光纤到户(FTTH)与医疗

快速部署:

3M热融LC连接器:预注胶设计,现场端接5分钟/个,成功率>98%。

医疗内窥镜:

直径2.1mm微型LC头,传输4K影像数据(25Gbps)。

三、选型与故障防控实战指南

1. 四步选型决策树

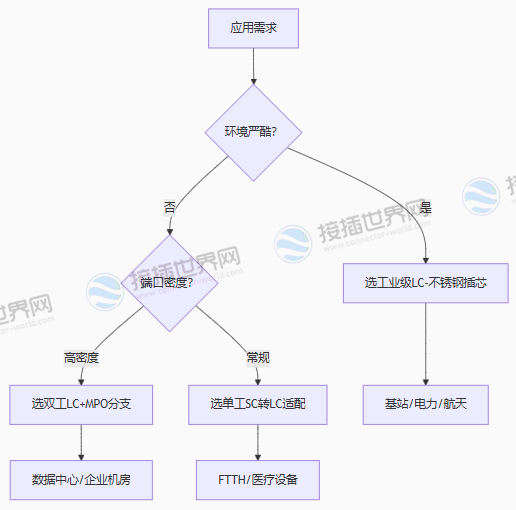

四步选型决策树

2. 成本优化策略

场景 推荐方案 成本对比 寿命
家庭宽带 SC转LC适配器 跳线单价8元 vs LC 15元 5年
企业机房 预端接LC配线架(48口) 1200元 vs 散装+45% 10年
工业自动化 铠装LC跳线 65元/条,更换成本降60% >15年

3. 高频故障解决方案

端面污染导致光衰>1dB:

步骤1:无水乙醇单向擦拭(禁用棉签)

步骤2:更换集成防尘帽插芯(双工帽防误触)

卡扣失效致连接松动:

方案:采用HYC双联锁扣(抗疲劳金属簧片),插拔寿命>3000次

高温胶失效:

预防:替换普通环氧树脂为353NDPK耐高温胶(耐250℃)

四、技术演进:400G时代的新变革

1. 密度与速率升级

CS超小型连接器:尺寸仅LC的70%,1U支持108端口(华为专利)

支持800G光模块:OM5多模LC跳线传输200m@400G,损耗<0.15dB

2. 智能化管理

eID电子标签:实时监测端口损耗(精度±0.02dB)

AI预维护系统:预测插芯寿命(误差<5%)

LC光纤连接器通过1.25mm小型化设计(空间节省50%)、双工自锁结构(插拔效率提升60%)及工业级可靠性(IP68/耐盐雾168小时),成为高密度光纤网络的核心组件。选型需遵循数据中心选双工MPO-LC、工业场景用铠装不锈钢、家庭宽带靠SC转接的策略,严控端面污染与卡扣疲劳可延长寿命300%。
