泰科TE 1438893-4连接器中文手册_现货采购_配套型号指南
泰科1438893-4是一款单孔位（1位1行）线到线同轴电缆连接器，采用电缆安装（自由悬挂）形式，出线方向为180°。其母端子护套设计为酒红紫色外壳，不具备密封能力和连接器位置保证功能。线缆端接采用压接方式，适用于-40°C至100°C的工作温度范围，无屏蔽设计，主要满足基础同轴信号传输需求。
一、1438893-4中文手册
| 分类 | 详情 |
|---|---|

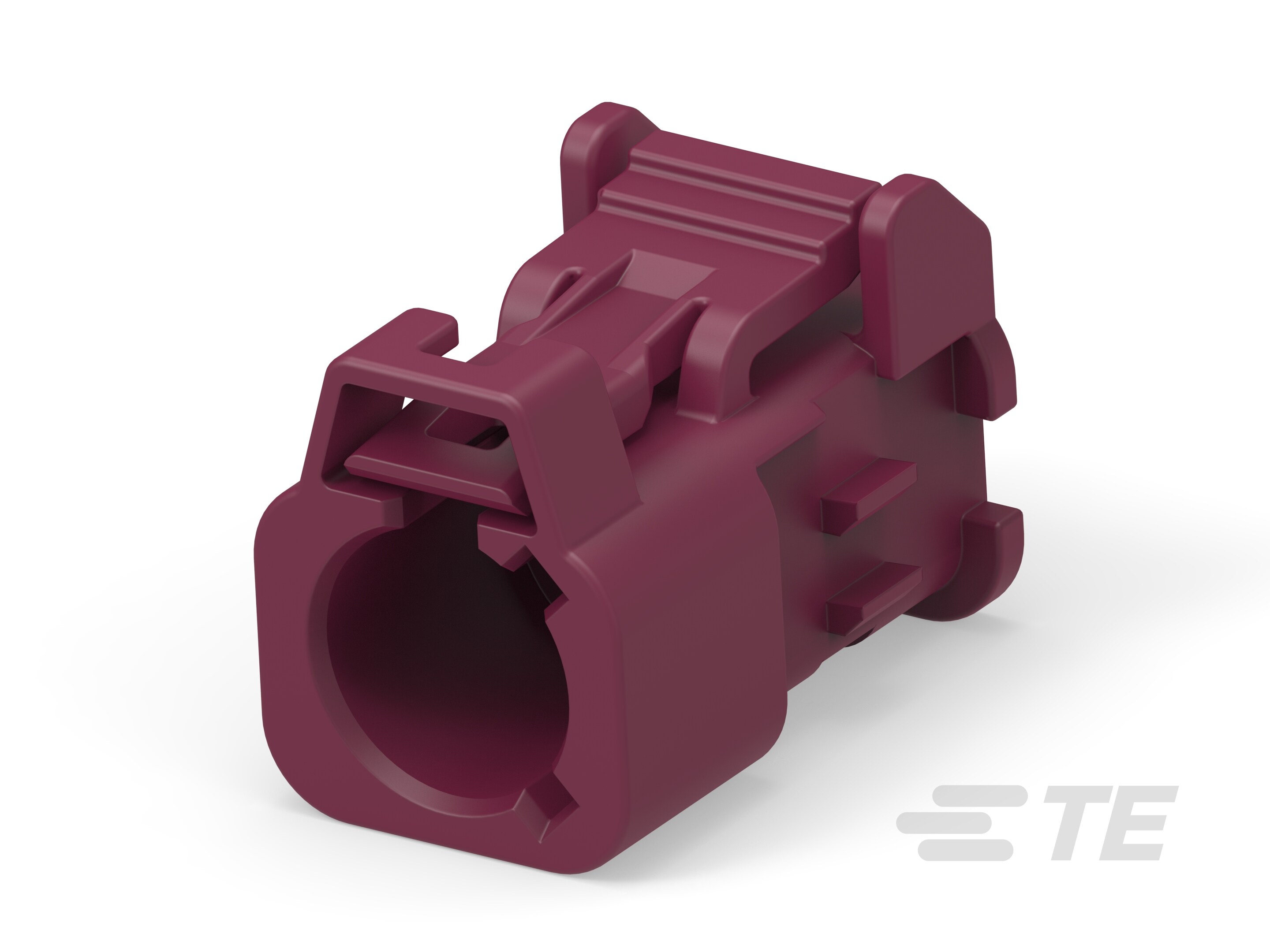

| 产品图 |  |
| 产品型号 | 1438893-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1438893-4现货 |
| 原厂手册 | 1438893-4数据手册.PDF |
二、1438893-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2266736-1 | 暂无 |

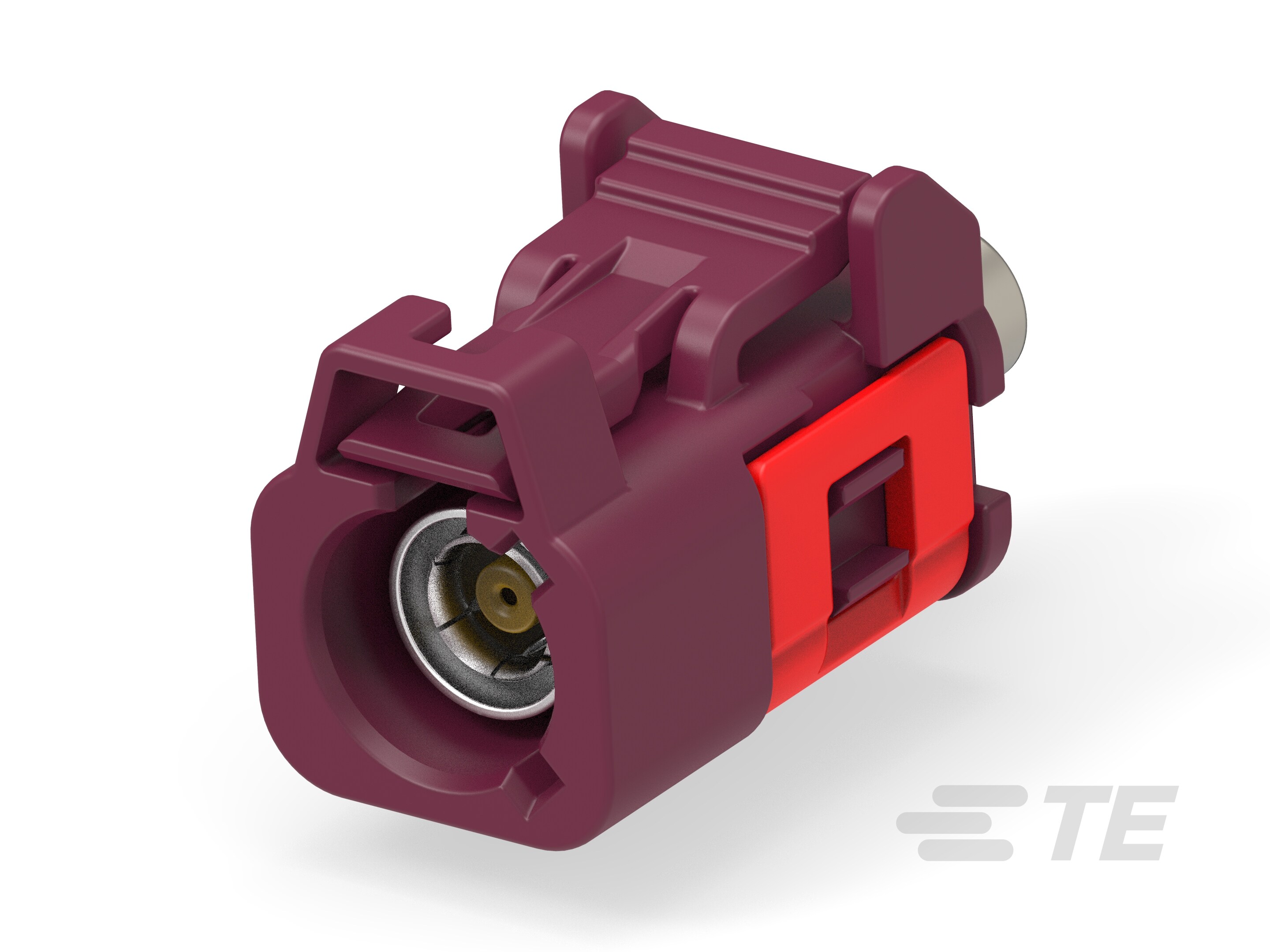

| 2098287-4 |  |
| 更多配套型号查询 | 1438893-4配套型号大全 |
三、1438893-4适用领域
泰科1438893-4连接器通过其宽工作温度范围、键控对准机制及自由悬挂安装设计，适配多种信号连接需求，适用于以下领域：
1. 工业控制与自动化：工作温度范围-40°C至100°C适应车间环境温度波动，自由悬挂安装配合180°出线角度优化电缆布局并减少机械应力，支持传感器线缆与设备之间的可靠连接。
2. 汽车电子系统：键控代码D设计防止误插操作，压接端接方式确保端子与同轴电缆稳固结合，适用于引擎舱传感器或ECU接口等车载场景，保障行车信号的完整性和安全性。
3. 通信与数据传输：同轴电缆结构适配高频信号传输需求，1位单行布局简化路由器或基站内部布线，宽温域特性支持在不同环境条件下维持数据传输稳定性。
4. 户外能源设备：如太阳能逆变器或风力涡轮机，自由悬挂安装适配紧凑机箱布局，酒红紫壳体提升户外环境中的视觉识别度，工作温度-40°C至100°C耐受季节性气候变化。
5. 医疗设备连接：压接端接方式便于维护和消毒流程，键控对准机制减少误配风险，适配内部布线场景，但需结合辅助防护措施以确保连接安全性。
该连接器通过键控对准、自由悬挂安装及宽温域性能，在复杂应用中实现高效稳定互联，酒红紫外壳增强操作辨识性。
四、1438893-4常见问题与解决方案
1. 安装松动或电缆应力集中
问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器脱落或电缆疲劳断裂。
方案：增设应力消除附件（如卡扣绑带或线缆夹），确保应力沿电缆均匀分布。对高频振动环境，建议增加支撑结构分散机械负荷。
2. 同轴端子接触失效
问题：1.2mm母端子压接高度偏差超过±0.2mm公差，或金属氧化导致接触电阻升高，影响信号传输。
方案：严格按公差标准校准压接工具；使用专用导电膏清洁端子触点；定期检测接触电阻，异常时更换原厂端子（注：该型号不适用IP67密封方案）。
3. 键控代码匹配错误
问题：键控代码"D"未与公端对应型号对齐，导致机械干涉或电气连接错位。
方案：安装前双重核验公/母端键控代码一致性；使用导向销或光学对准工具辅助插合，确保端子完全锁止。
4. 同轴电缆屏蔽干扰
问题：非屏蔽设计在电磁复杂环境中易受干扰，导致信号失真（产品资料确认无屏蔽层）。
方案：布线时最小化强电电缆平行走线距离；必要时增加金属编织网外覆层或改用屏蔽型替代型号（如TE 1-967619-3）。
